Проверка технического состояния
1. Проверьте пластины конденсатора на наличие загрязнений и повреждений. При наличии загрязнений промойте пластины водой и продуйте сжатым воздухом. При необходимости, соблюдая осторожность, выровняйте погнутые пластины с помощью отвертки или плоскогубцев.
2. Проверьте соединения конденсатора на наличие утечек. При необходимости устраните неисправности или замените конденсатор.
Замена

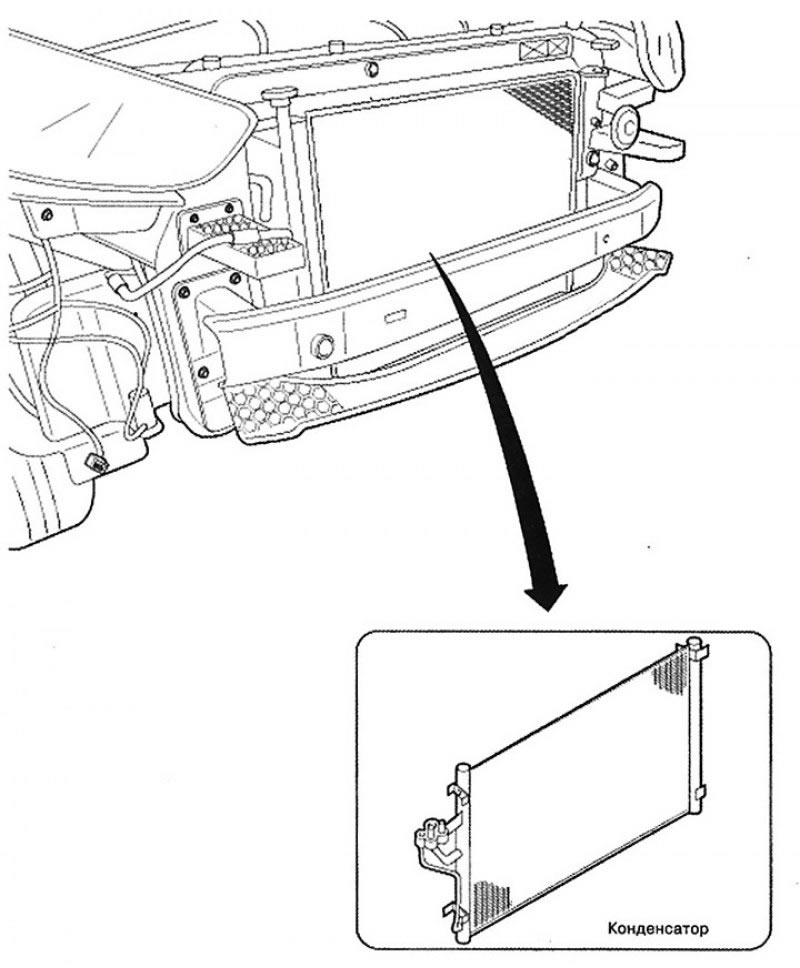

Конденсатор в сборе
1. Слейте хладагент с использованием установки для слива, переработки и заправки.
2. Отсоедините отрицательную клемму аккумуляторной батареи.
3. Снимите передний бампер.

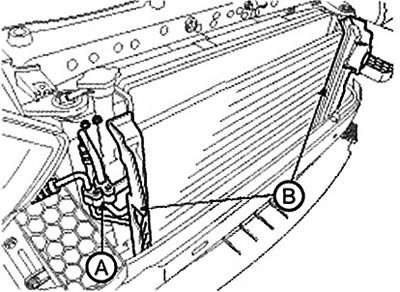

4. Отсоедините трубопровод хладагента (А), затем снимите боковую крышку (В) конденсатора.

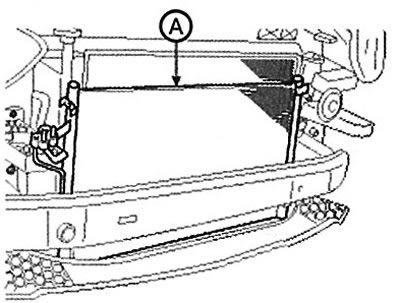

5. Снимите конденсатор (А) с радиатора.
6. Установка производится в обратном порядке. При этом обратите внимание на следующие особенности:
При установке нового конденсатора долейте масло хладагента (ND-OIL8).
Замените уплотнительные кольца на новые; нанесите на них тонкий слой масла хладагента перед установкой. Обязательно используйте уплотнительные кольца, предназначенные для работы с хладагентом R-134a, для исключения утечек.
Соблюдайте осторожность во избежание повреждения пластин конденсатора и радиатора, при установке конденсатора.
Убедитесь в том, что нижние монтажные прокладки конденсатора встали в свои отверстия.
Заправьте систему и проверьте ее рабочие характеристики.
Осушитель
Замена

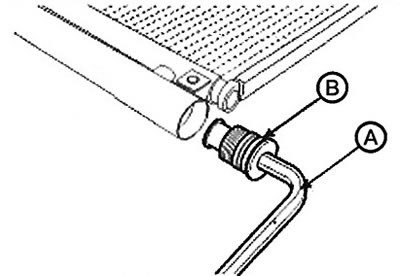

1. После снятия конденсатора снимите с него нижнюю пробку (В) L-образным ключом (А).
Примечание: Момент затяжки: 20-25 Нм.

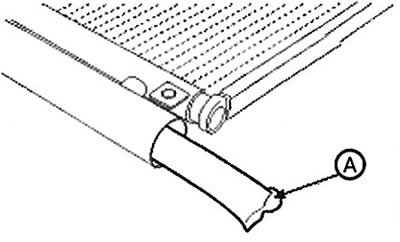

2. Извлеките осушитель (А) из конденсатора плоскогубцами. Проверьте, нет ли раскрошившегося осушителя и не забит ли фильтр нижней пробки.
3. Смажьте компрессорным маслом уплотнительные кольца и резьбовую часть новой нижней пробки.
4. Поместите новый осушитель в бачок ресивера-осушителя. Осушитель должен находиться в вакууме вплоть до применения.
5. Вверните в конденсатор новую нижнюю пробку.
Примечание:
Одновременно с осушителем всегда заменяйте нижнюю пробку.
Замените уплотнительные кольца на новые; нанесите на них тонкий слой масла хладагента перед установкой. Обязательно используйте уплотнительные кольца, предназначенные для работы с хладагентом R-134a, для исключения утечек.
Соблюдайте осторожность во избежание повреждения пластин конденсатора и радиатора, при установке конденсатора.
Убедитесь в том, что нижние прокладки опор конденсатора встали в свои отверстия.
Заправьте систему и проверьте ее рабочие характеристики.
