Подушка безопасности водителя
Снятие
1. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.

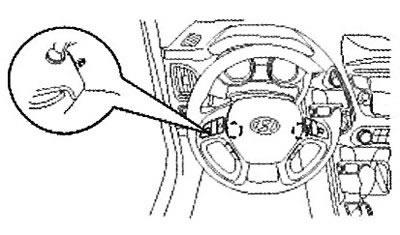

2. Отверните два болта крепления модуля подушки безопасности.

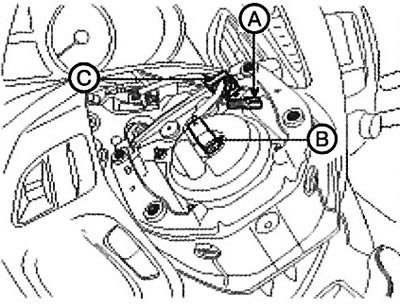

3. Снимите зажим (С) крепления проводки и отсоедините разъем (А) звукового сигнала.
4. Освободите стопорный штифт разъема (В) подушки безопасности водителя и отсоедините разъем.
Внимание. Снятый модуль следует хранить в чистом сухом месте мягкой крышкой вверх.

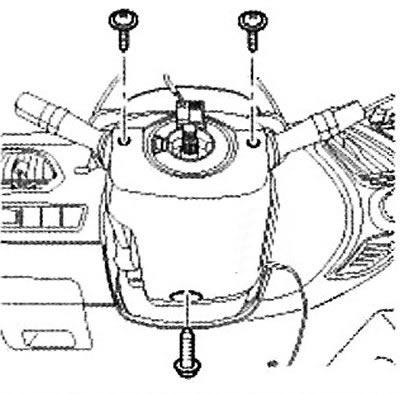

5. Снимите рулевое колесо и кожух рулевой колонки.

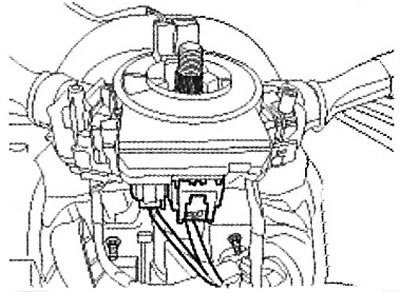

6. Отсоедините контактный диск и разъем звукового сигнала, затем снимите контактный диск.
Подушка безопасности водителя (DAB)
Если в ходе описанной ниже проверки будут выявлены неисправные элементы, замените модуль подушки безопасности в сборе.
Предупреждение! Категорически не допускается проверять сопротивление цепи подушки безопасности даже при помощи указанного в руководстве тестера. Измерение сопротивления цепи при помощи тестера вызовет раскрытие подушки безопасности, что может привести к получению тяжелых травм.
1. Проверьте крышку панели на наличие вмятин, царапин и деформаций.
2. Проверьте модуль подушки безопасности на наличие вмятин, царапин или деформации.
3. Проверьте защелки и разъемы на наличие повреждений, клеммы на наличие деформаций, жгут проводов на наличие защемления.

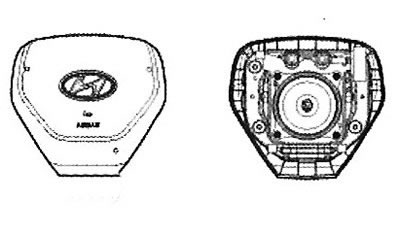

4. Проверьте пиропатрон подушки безопасности на отсутствие вмятин, царапин или повреждений.
5. Установите модуль подушки безопасности в ступицу рулевого колеса для проверки посадки.
Контактный диск
1. Если в результате описанной ниже процедуры проверки будет выявлен хотя бы один неисправный элемент, замените контактный диск на новый.

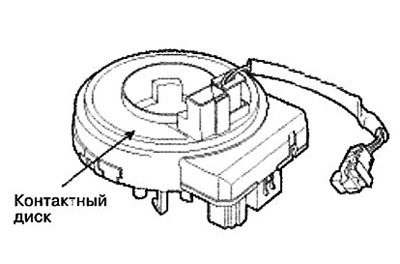

2. Проверьте разъемы и защитные трубки на наличие повреждений; проверьте клеммы на наличие деформаций.
Установка
1. Извлеките ключ зажигания из замка.
2. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
3. Подсоедините к контактному диску разъемы его жгута и разъем жгута звукового сигнала.

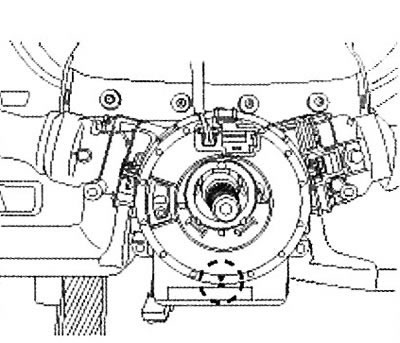

4. Задайте центральное положение, совместив метки контактного диска и крышки. До совмещения меток поверните контактный диск по часовой стрелке до упора и затем на 2 оборота против часовой стрелки.
5. Установите кожух рулевой колонки и рулевое колесо.

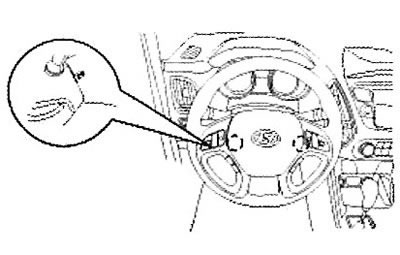

6. Подсоедините разъемы модуля подушки безопасности водителя (DAB) и звукового сигнала и установите модуль на рулевое колесо.
7. Для установки модуля DAB используйте новые болты крепления.
Примечание: Момент затяжки: 7,8 - 10,8 Нм.
8. Подсоедините отрицательный провод аккумуляторной батареи.
9. После установки подушки безопасности убедитесь в правильности работы системы:
A. Поверните ключ зажигания в положение "ON", при этом контрольная лампа SRS должна загореться примерно на 6 с и затем погаснуть.
B. Убедитесь, что работает звуковой сигнал.
Подушка безопасности пассажира
Снятие
1. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
2. Снимите перчаточный ящик.

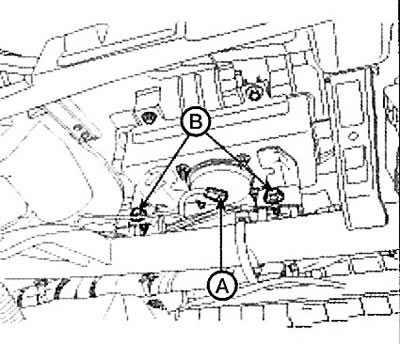

3. Отсоедините разъем (А) подушки безопасности пассажира (РАВ) и отверните болты (В) крепления.
4. Снимите приборную панель.
Примечание: Замените приборную панель, поврежденную при раскрытии подушки безопасности пассажира (РАВ).
5. Снимите с приборной панели воздуховод отопителя.
6. Отверните с приборной панели 4 крепежные гайки. Снимите подушку безопасности пассажира.
Внимание. Снятый модуль следует хранить в чистом сухом месте стороной подушки вверх.
Установка
1. Извлеките ключ зажигания из замка.
2. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.

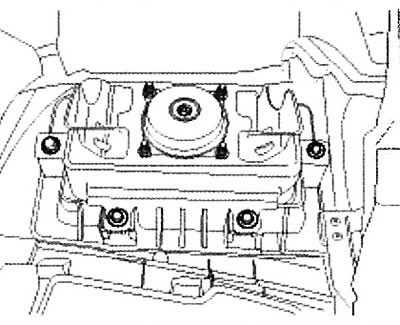

3. Установите подушку безопасности пассажира на приборную панель и затяните крепежные гайки.
Примечание: Момент затяжки: 7,8 - 11,8 Нм.
4. Установите на приборную панель воздуховод отопителя.
5. Установите приборную панель.
6. Затяните болт крепления подушки безопасности пассажира.
Примечание: Момент затяжки: 7,8 - 11,8 Нм.
7. Соедините разъемы жгута подушки безопасности пассажира (РАВ) и главного жгута SRS.
8. Установите перчаточный ящик.
9. Подсоедините отрицательный провод аккумуляторной батареи.
10. После установки модуля РАВ проверьте правильность функционирования.
Поверните ключ зажигания в положение "ON", при этом контрольная лампа SRS должна загореться примерно на 6 с и затем погаснуть.
Боковая подушка безопасности
Снятие
Примечание: Боковую подушку безопасности невозможно отделить от спинки сиденья, поэтому для ее замены необходимо менять всю спинку в сборе.
1. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
2. Снимите переднее сиденье в сборе.
3. Снимите спинку сиденья в сборе.
Установка
Внимание. Во время прокладки проводки следите за тем, чтобы провода не были зажаты и не мешали другим частям.
Примечание:
Не открывайте крышку на кожухе боковой подушки безопасности.
Обращайте внимание на правильность установки крышки модуля. Неправильная установка может помешать нормальному раскрытию.
1. Извлеките ключ зажигания из замка.
2. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
3. Установите новую спинку сиденья в сборе.
4. Установите переднее сиденье в сборе.
5. Проверьте, не зажимаются ли провода жгута и не мешают ли они другим частям, наклонив и сдвинув вперед до упора переднее сиденье.
6. Подсоедините отрицательный провод аккумуляторной батареи.
7. После установки боковой подушки безопасности (SAB) проверьте правильность функционирования.
[Смотрите оригинал на указанном сайте www.autoinstruction.ru]
Поверните ключ зажигания в положение "ON", при этом контрольная лампа SRS должна загореться примерно на 6 с и затем погаснуть.
