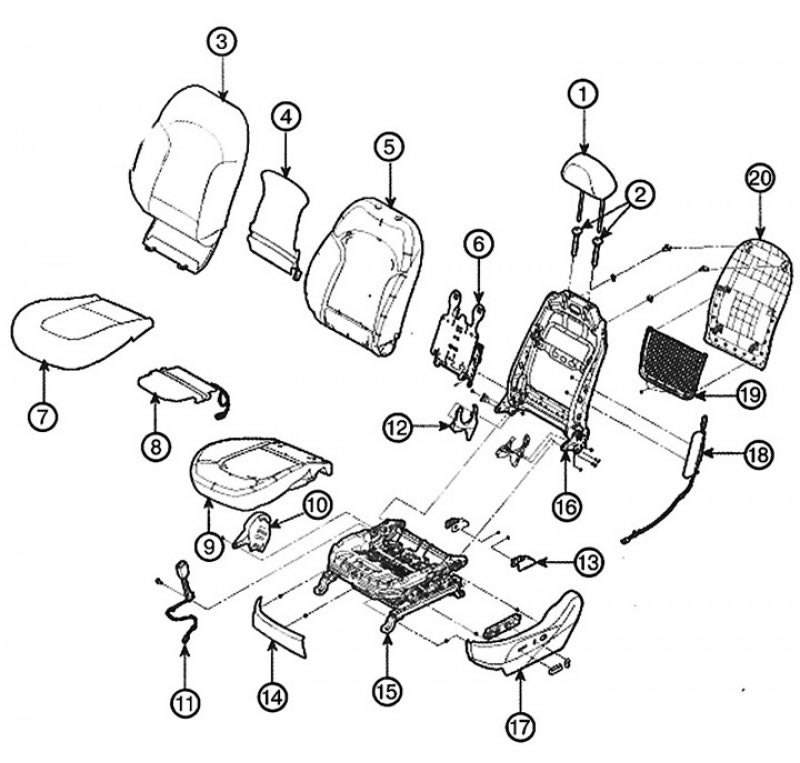

1. Подголовник; 2. Направляющая подголовника; 3. Крышка спинки сиденья; 4. Подогреватель спинки сиденья; 5. Спинка сиденья; 6. Опора сиденья с приводом; 7. Крышка подушки сиденья; 8. Подогреватель подушки сиденья; 9. Подушка сиденья; 10. Внутренняя защитная крышка; 11. Пряжка переднего ремня безопасности; 12. Внутренняя крышка; 13. Крышка крепления сиденья; 14. Передняя защитная крышка; 15. Рама подушки сиденья; 16. Рама спинки сиденья; 17. Защитная крышка; 18. Модуль боковой подушки безопасности; 19. Задний карман сиденья; 20. Крышка спинки сиденья
Замена сиденья в сборе
1. Снимите крышку крепления подушки.

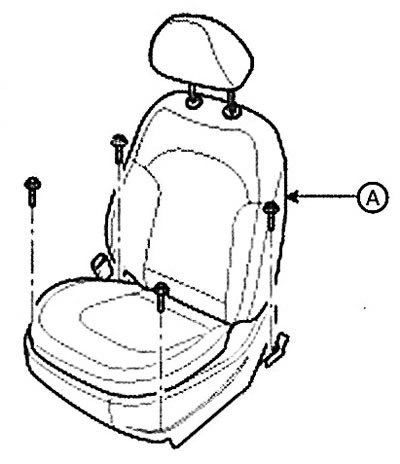

2. Отверните болты крепления и снимите сиденье (А) в сборе.
Примечание: Момент затяжки: 44,1-58,8 Нм.

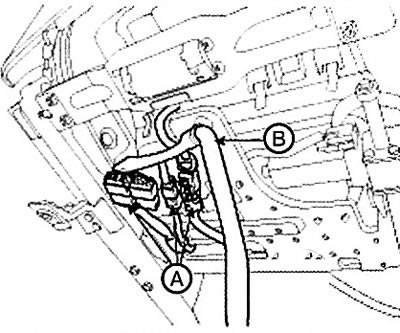

3. Отсоедините разъем (А) и проводку (В).
4. Установка производится в обратном порядке.
Внимание.
Порядок установки болтов крепления сиденья:
Установите сиденье в крайнее заднее положение, проверьте фиксацию всех салазок и временно затяните передний болт крепления.
Установите сиденье в крайнее переднее положение, проверьте фиксацию всех салазок и полностью затяните задний болт крепления.
Установите сиденье в крайнее заднее положение и полностью затяните передний болт крепления.
Убедитесь, что сиденье перемещается вперед-назад без заеданий и надлежащим образом фиксируется.
Замена защитной крышки

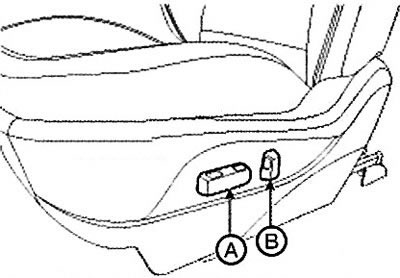

1. Снимите переключатель (А) продольного перемещения и переключатель наклона (В).

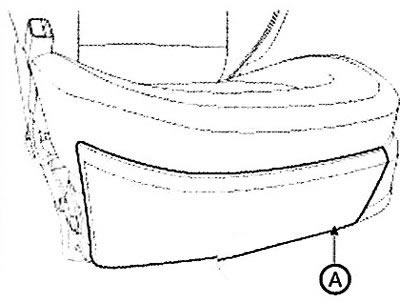

2. Снимите переднюю защитную крышку (А) с помощью отвертки.

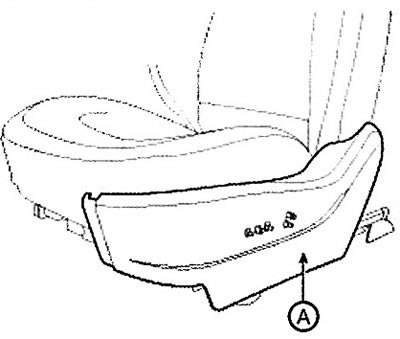

3. Снимите защитную крышку (А) с помощью отвертки.

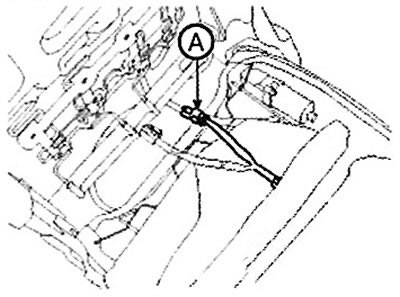

4. Отсоедините разъем (А).
5. Установка производится в обратном порядке.
Замена спинки сиденья
Внимание. Замените спинку сиденья в сборе, если оно оснащено системой активного подголовника.
1. Снимите переднее сиденье в сборе.
2. Снимите подголовник.

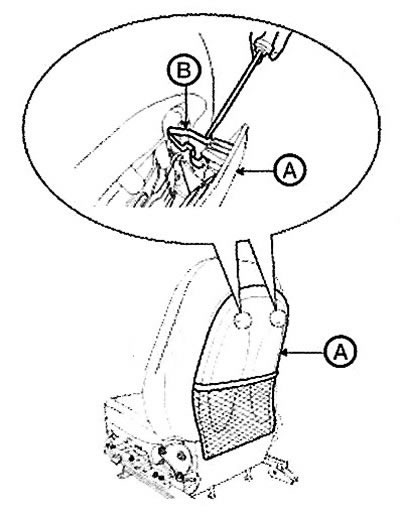

3. Отсоедините фиксаторы (В) крышки (А) спинки сиденья.
Внимание.
Толкните среднюю часть фиксатора отвёрткой с плоским жерлом.
Старайтесь не повредить фиксатор.

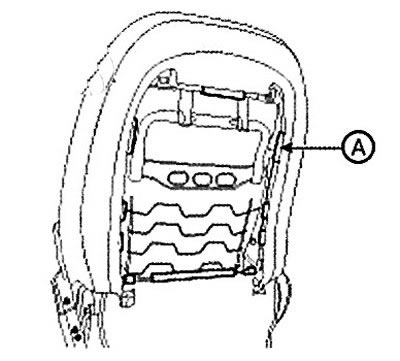

4. Нажмите на крюки (А) рамы спинки сиденья.

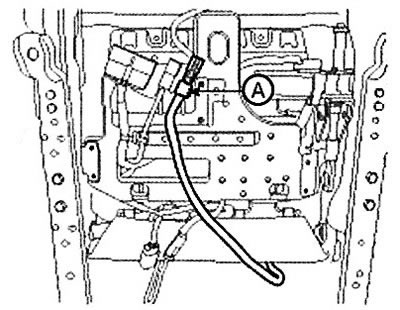

5. Отсоедините фиксатор крепления разъема (А).

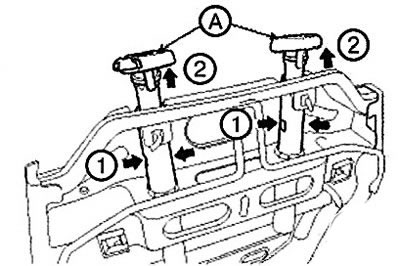

6. Извлеките направляющие (А) подголовника, сжимая края направляющих.
7. Снимите спинку сиденья с рамы.

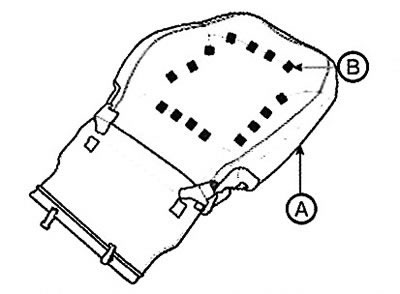

8. Снимите проволочные кольца (В) в передней части спинки и снимите крышку (А) спинки.
9. Установка производится в обратном порядке.

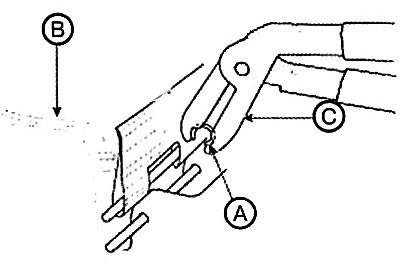

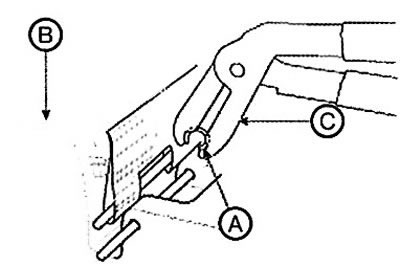

Примечание: Во избежание возникновения складок, прежде чем фиксировать проволочные кольца (А), растяните облицовку над крышкой (В). Замените проволочные кольца на новые с помощью специального инструмента (С) (09880-4F000).
Замена облицовки подушки сиденья
1. Снимите переднее сиденье в сборе.
2. Снимите защитную крышку.

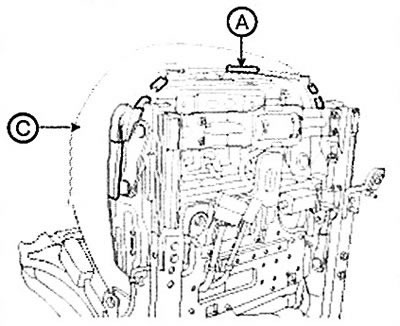

3. Нажмите на крюк (А) и снимите подушку (С) сиденья.

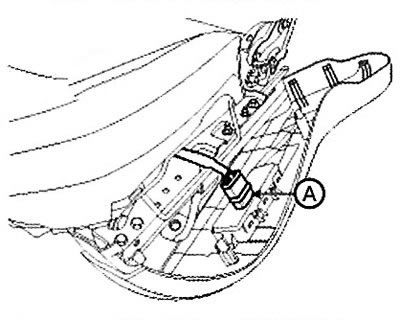

4. Отсоедините разъем (А).
[Данные скопированы с ресурса autoinstruction]
5. Снимите проволочные кольца (В) в передней части подушки сиденья и снимите крышку (А) подушки.

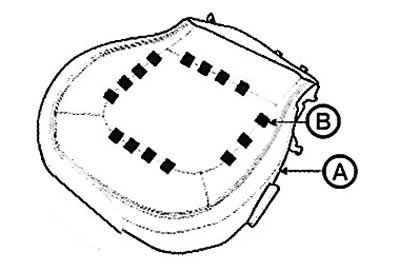

Внимание. Снимать проволочные кольца следует, нажимая на проволоку, чтобы она не отделялась от губчатого материала.
6. Установка производится в обратном порядке.
Примечание:
Во избежание возникновения складок, прежде чем фиксировать проволочные кольца (А), растяните облицовку над крышкой (В).
Замените проволочные кольца на новые с помощью специального инструмента (С) (09880-4F000).
Замена рамы сиденья
1. Снимите следующие детали:
A. Переднее сиденье в сборе.
B. Спинка сиденья.
C. Подушка сиденья.
D. Подголовник.

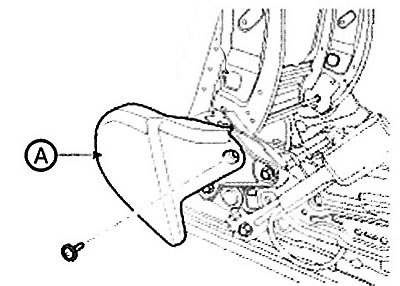

2. Отверните винт крепления и снимите переднюю внутреннюю защитную крышку (А).

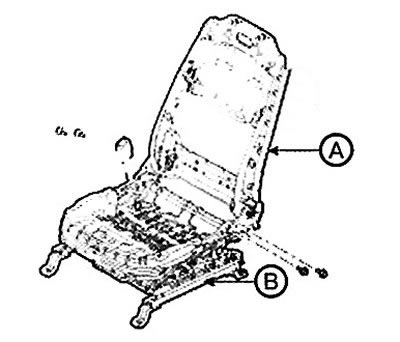

3. Отверните болты крепления и отсоедините раму (А) спинки и раму (В) подушки.
Примечание:
Снимите боковую подушку безопасности при замене сиденья, оснащенного боковой подушкой безопасности.
Перед началом обслуживания прочитайте предупреждения и инструкции, относящиеся к работе с системой пассивной безопасности.
Момент затяжки: 44,1 - 58,8 Нм.
4. Установка производится в обратном порядке.
