Замена сиденья

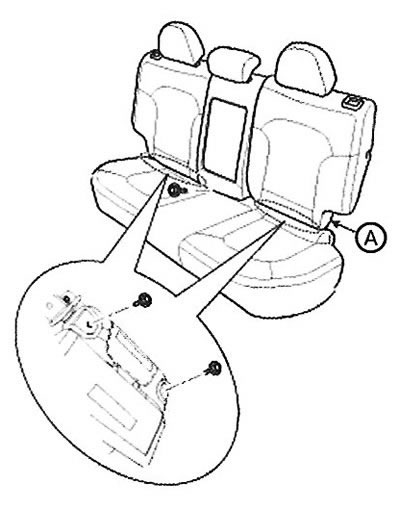

1. Отверните болты крепления и снимите спинку заднего сиденья (А).
Примечание: Момент затяжки: 44,1-58,8 Нм

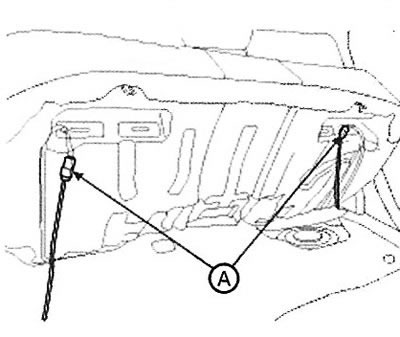

2. Отсоедините разъем (А) и снимите подушку заднего сиденья.
3. Установка производится в обратном порядке.
Примечание:
Порядок установки болтов и гаек крепления сиденья.
Затяните временно в соответствующем порядке гайки и болты передней установочной части петли управления наклоном спинки сиденья.
Полностью затяните болт в задней части монтажного элемента петли регулятора наклона, затем полностью затяните болт в его передней части.
Установив вниз подушку сиденья, затяните болт крепления петли рамы подушки.
Проверьте плавность изменения угла наклона спинки и складывания сиденья.
Замена крышки правой спинки сиденья

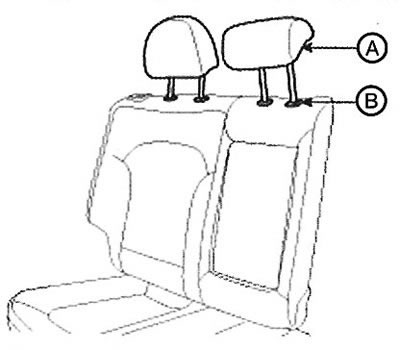

1. Нажмите на стопорный штифт (В), затем снимите подголовник (А).
2. Отверните крепежный винт и снимите задний крюк (А).

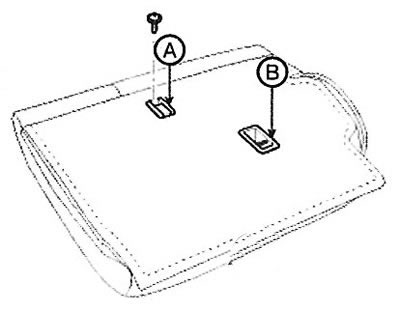

3. Снимите декоративную накладку (В) крепления страховочного троса с помощью отвертки или специального съемника.

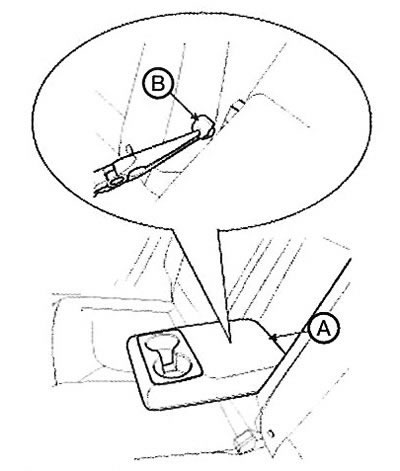

4. С помощью тонких плоскогубцев извлеките стопорный штифт (В) и снимите подлокотник (А).

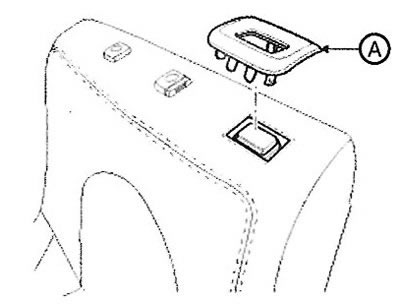

5. Снимите верхнюю панель (А) с помощью отвертки или специального съемника.

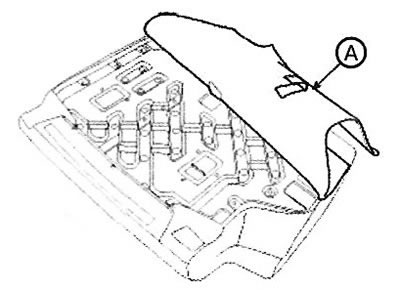

6. Расстегните спинку (А) сиденья и поднимите ее вверх.

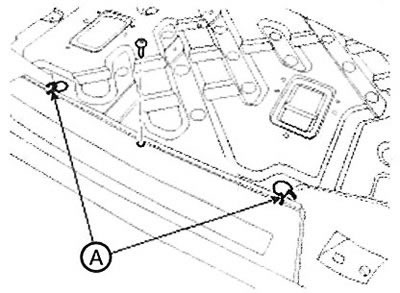

7. Снимите проволочные кольца (А) и отверните винт.

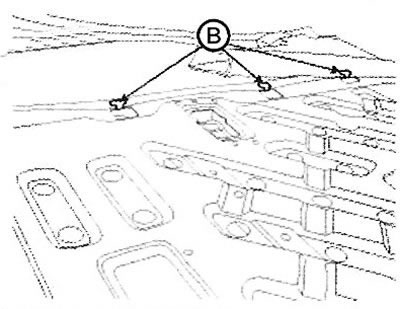

8. Отсоедините крюк (В).

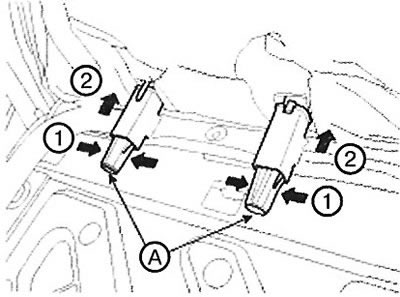

9. Извлеките направляющие (А) подголовника, сжимая края направляющих.

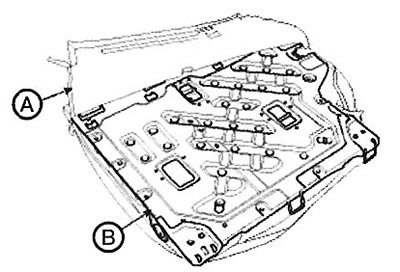

10. Отсоедините крышку (А) спинки сиденья от рамы (В) спинки.

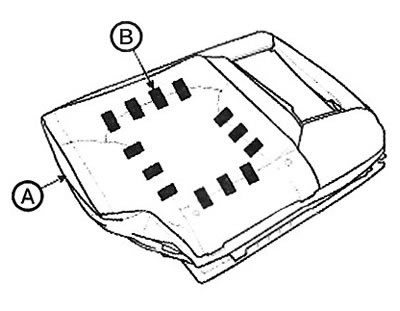

11. Снимите проволочные кольца (В) в передней части спинки и снимите крышку (А) спинки.
12. Установка производится в обратном порядке.
Примечание:

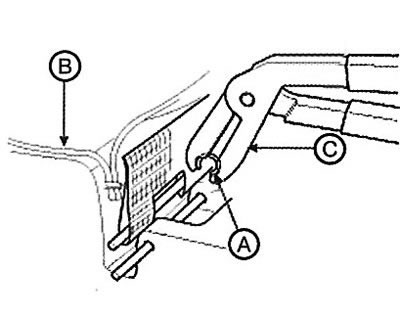

Во избежание возникновения складок, прежде чем фиксировать проволочные кольца (А), растяните облицовку над крышкой (В).

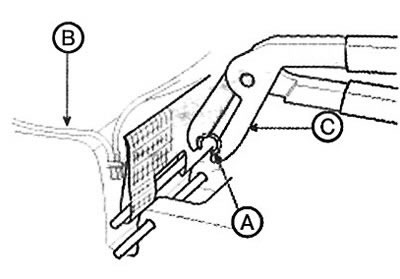

Замените проволочные кольца на новые с помощью специального инструмента (С) (09880-4F000).
Замена облицовки подушки сиденья
1. Снимите крышку подушки сиденья.

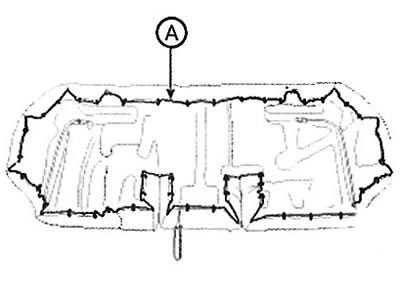

2. Снимите проволочные кольца в передней части подушки сиденья и снимите крышку (А) подушки.
3. Установка производится в обратном порядке.
Примечание:

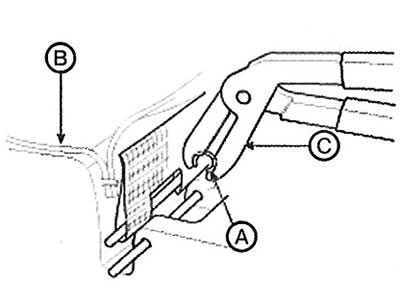

Во избежание возникновения складок, прежде чем фиксировать проволочные кольца (А), растяните облицовку над крышкой (В).
Замените проволочные кольца на новые с помощью специального инструмента (С) (09880-4F000).
Замена крышки левой спинки сиденья

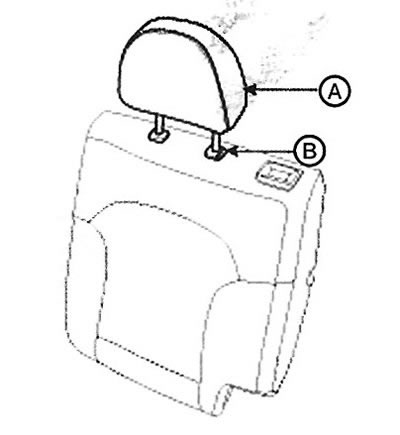

1. Нажмите на стопорный штифт (В), затем снимите подголовник (А).

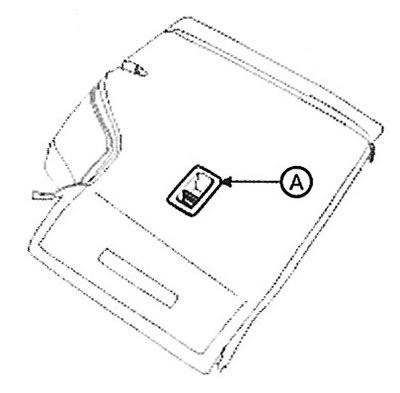

2. Снимите декоративную накладку (А) крепления страховочного троса с помощью отвертки или специального съемника.

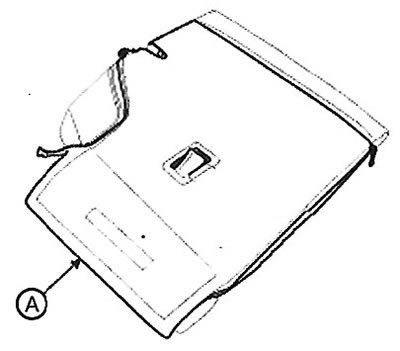

3. Расстегните спинку (А) сиденья и поднимите ее вверх.

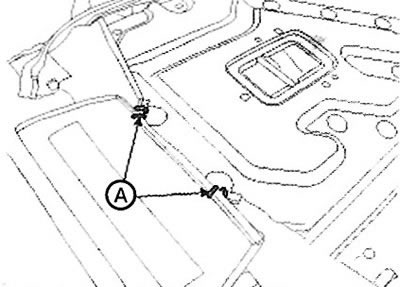

4. Снимите проволочные кольца (А).

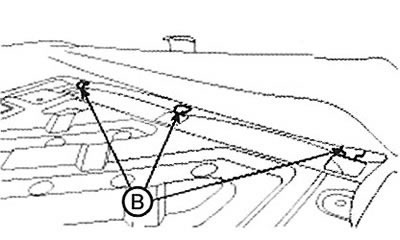

5. Отсоедините крюк (В).

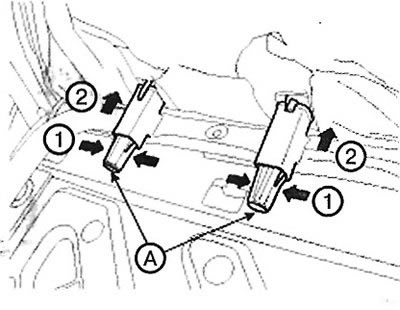

6. Извлеките направляющие (А) подголовника, сжимая края направляющих.
7. Отсоедините крышку спинки сиденья от рамы спинки.

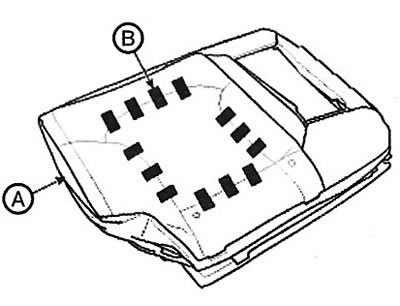

8. Снимите проволочные кольца (В) в передней части спинки и снимите крышку (А) спинки.
9. Установка производится в обратном порядке.
Примечание:
Во избежание возникновения складок, прежде чем фиксировать проволочные кольца (А), растяните облицовку над крышкой (В).
Замените проволочные кольца на новые с помощью специального инструмента (С) (09880-4F000).
