Головка блока цилиндров — разборка (Hyundai Tucson 1 «JM»)

  • Главная
  • Хендай
  • Туксон
  • JM (2005-2010)
  • Двигатель и системы
  • Бензиновые двигатели G6BA
  • Головка блока цилиндров — разборка
0
Примечание. Нанести метки на гидрокомпенсатор, клапаны и клапанные пружины во время разборки для правильной сборки в последующем.

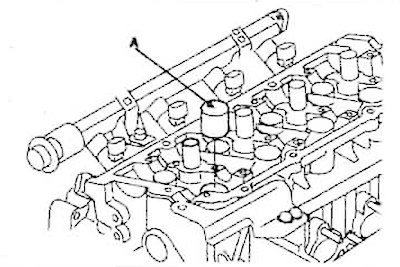

1. Снять гидрокомпенсатор (А).

1. Снять гидрокомпенсатор (А).

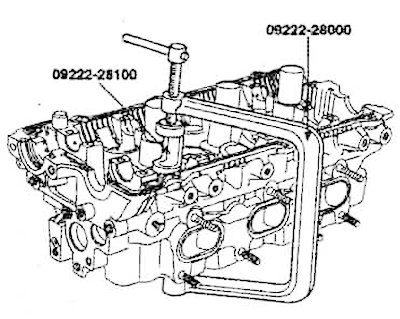

2. Используя специальные приспособления (09222-28000, 09222-28100), сжать клапанную пружину и снять сухарь.

2. Используя специальные приспособления…


3. Снять тарелку.

4. Снять клапанную пружину.

5. Извлечь клапан.

6. Специальным приспособлением снять маслоотражательные колпачки.

[Источник расположен на сайте: autoinstruction]

7. Используя намагниченный стержень, извлечь седло клапана.
Статья проверена экспертом: Евгений Мамаев
