2. Проверьте, нет ли повреждений втулки на ее внутренних, переднем и заднем концах.
3. Проверьте износ торцевых поверхностей ступицы.
Заменяйте втулку и ступицу синхронизатора в комплекте.
Сухари и пружина синхронизатора
1. Проверьте не изношен ли центральный выступ шпонки синхронизатора.
2. Проверьте, не ослабла ли пружина, не имеет ли она деформаций или повреждений.
Передачи
1. Проверьте коническое зубчатое колесо и зубья колеса сцепления на отсутствие повреждений и износа.
2. Проверьте, не груба ли поверхность конуса синхронизатора нет ли на ней повреждений и износа.
3. Проверьте отверстие зубчатого колеса и передний и задний торцы на отсутствие повреждений и износа.
Сборка

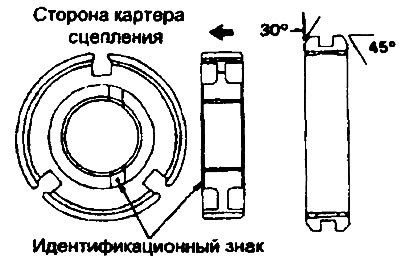

1. Установите ступицу и втулку синхронизатора так, чтобы они располагались соответственно приведенному рисунку.
2. Втулка синхронизатора имеет зубья, прерывающиеся в шести местах.

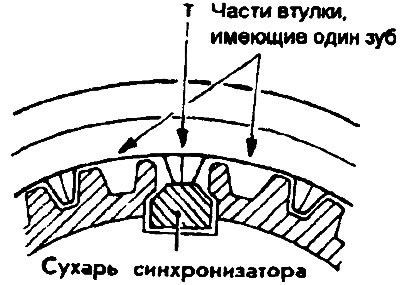

Соберите эту втулку со ступицей таким образом, чтобы центральный зуб расположенный между двумя зубьями, где имеется зазор, касался шпонки синхронизатора.
3. Установите пружину синхронизатора таким образом, чтобы ее выступ мог входить в канавку в сухарях синхронизатора.

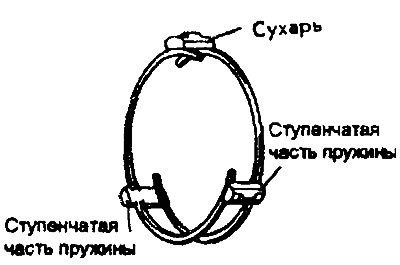

При установке пружин синхронизатора следите за тем, чтобы передняя и задняя пружины не были обращены в одном и том же направлении.
4. Установите игольчатый подшипник и зубчатую передачу третьей скорости на входной вал .

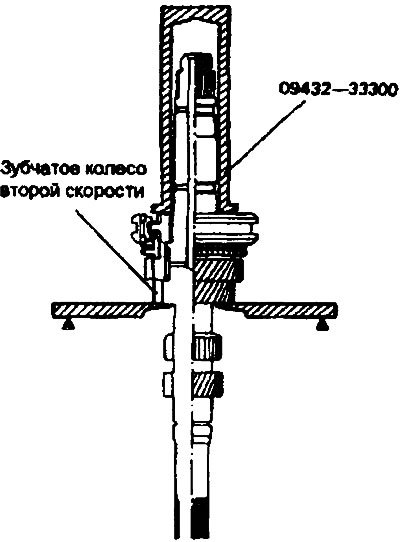

5. Установите узел синхронизатора третьей-четвертой скорости на входной вал, используя специальный инструмент (09432-33300).
Внимание:
- 1. При установке узла синхронизатора убедитесь в том, что три сухаря синхронизатора установлены надлежащим образом в соответствующие канавки кольца синхронизатора.
- 2. После установки узла синхронизатора проверьте, плавно ли вращается зубчатое колесо третьей передачи.
6. Установите игольчатый подшипник, применяя тот же специальный инструмент (09432-33300).
7. Установите кольцо синхронизатора, игольчатый подшипник, зубчатое колесо четвертой скорости и распорное кольцо.
8. Установите пружинное стопорное кольцо.
9. Установите задний подшипник, используя специальный инструмент (09432-33300).
10. Установите зажимное кольцо.
11. Установите втулку заднего подшипника, используя специальный инструмент (09432-33300).
12. Установите передний подшипник, используя специальный инструмент (09432-33300).
