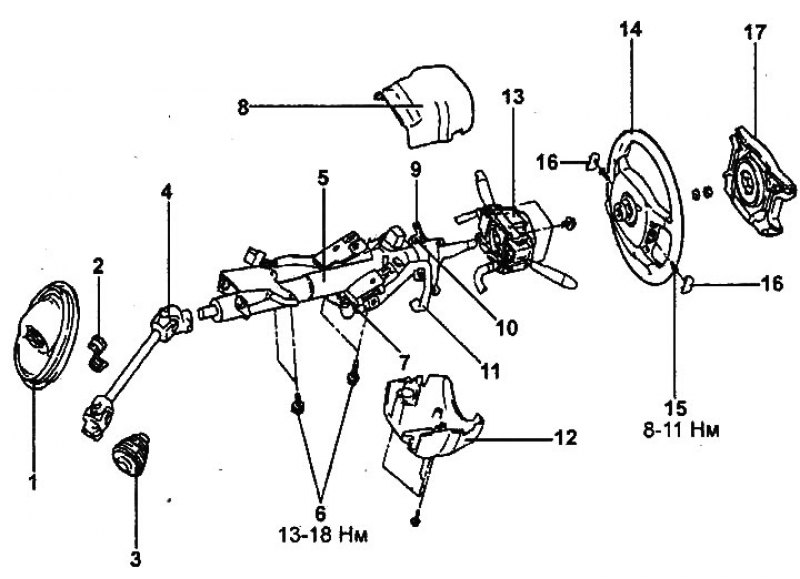

Снятие и установка рулевой колонки. 1 - кожух промежуточного вала, 2 - подшипник, 3 - защитный чехол, 4 - промежуточный вал, 5 - рулевая колонка в сборе, 6 - болты, 7 - пружина, 3 - верхний кожух рулевой колонки, 9 - механизм блокировки рулевого колеса, 10 - специальный болт, 11 - рычаг регулировки угла наклона рулевой колонки, 12 - нижний кожух рулевой колонки, 13 - комбинированный переключатель, 14 - рулевое колеса, 15 - болт крепления накладки рулевого колеса, 16 - боковая накладка рулевого колеса, 17 - накладка рулевого колеса в сборе.
Снятие

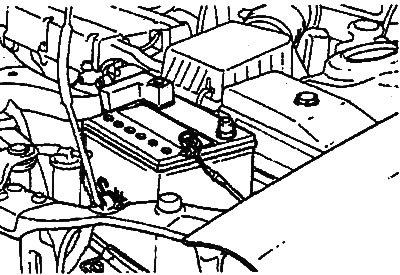

Примечание: перед снятием рулевой колонки отсоедините провод от отрицательной клеммы аккумуляторной батареи и не ранее чем через 30 секунд продолжите процедуру.

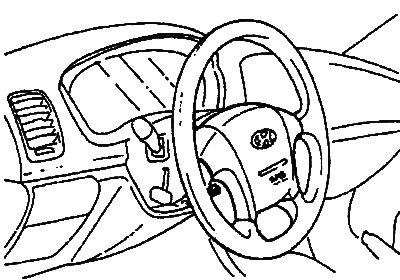

1. Снимите боковые накладки рулевого колеса и отверните шестигранным ключом болты крепления накладок.

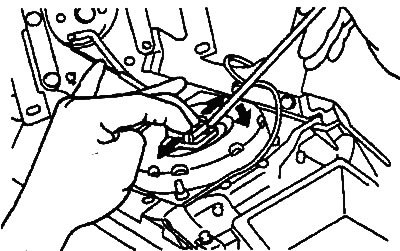

2. Отсоединив разъём спирального провода, надавите на фиксатор, как показано на рисунке, и снимите накладку рулевого колеса.
3. Отверните гайку крепления рулевого колеса и снимите шайбу.
4. Снимите рулевое колесо.
Внимание: не используйте молоток для снятия рулевого колеса, так как это может привести к повреждению телескопического механизма рулевой колонки.

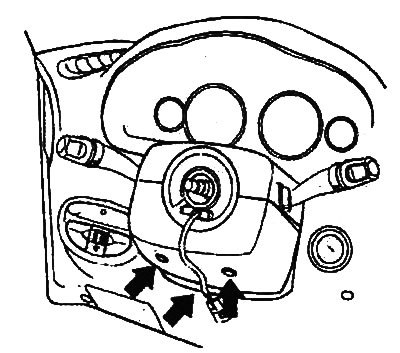

5. Отверните винты и снимите верхний и нижний кожухи рулевой колонки.

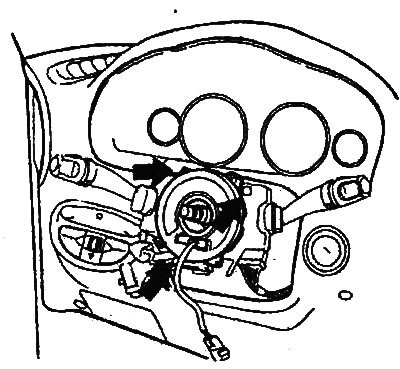

6. Отсоедините разъемы от подрулевого комбинированного переключателя и снимите его.
7. Снимите подрулевой комбинированный переключатель в сборе.

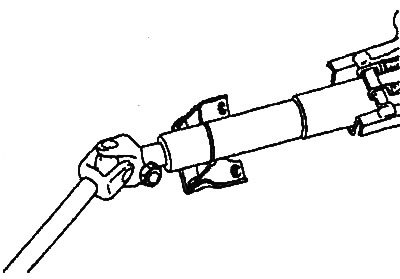

8. Отверните болты крепления про-межуточного вала и отсоедините промежуточный вал от рулевого механизма.
9. Отверните четыре болта крепления рулевой колонки.

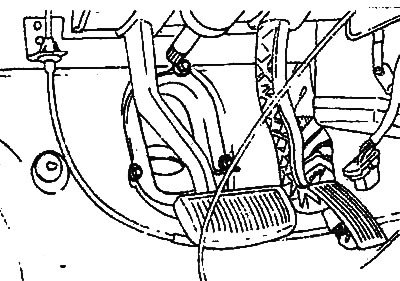

10. Снимите рулевую колонку в сборе с промежуточным валом.
Разборка
1. Отсоедините промежуточный вал от рулевой колонки.
2. Удалите смазку с кромок защитного чехла.

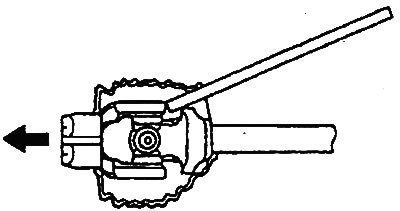

3. Используя стержень, снимите защитный чехол.

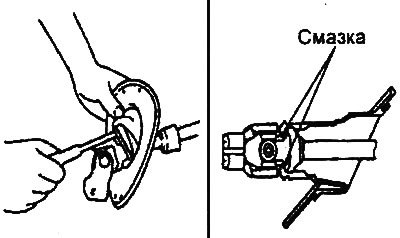

4. Нанесите смазку на внутреннюю кромку кожуха промежуточного вала.
Примечание: будьте осторожны, не повредите шарнир.

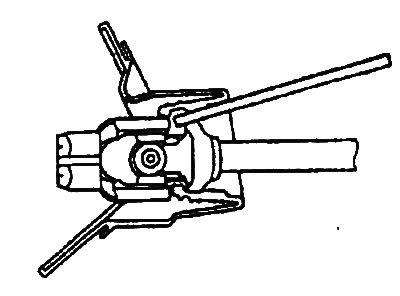

5. Используя стержень, снимите кожух промежуточного вала с шарнира.
Примечание: будьте осторожны, не повредите шарнир.
6. Снимите подшипник.

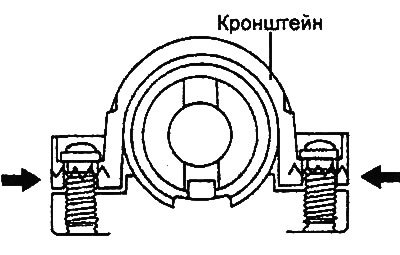

7. При необходимости снимите замок зажигания, отпилив болты ножовкой, как показано на рисунке.
Проверка
1. Проверьте рулевой вал на отсутствие повреждений и корректность работы.
2. Убедитесь в отсутствии излишнего люфта в шарнирах.
3. Проверьте кронштейн рулевой колонки на отсутствие повреждений.
4. Убедитесь в целостности кожуха и защитного чехла.
5. Проверьте корректность работы механизма блокировки рулевого колеса.
Сборка
1. Установите замок зажигания.
- а) Установите замок зажигания на рулевую колонку и зафиксируйте его.
- б) Установите и затяните специальные болты со срезаемыми головками.
Примечание:
- Используйте новые болты и кронштейн замка зажигания.
- Перед затягиванием болтов убедитесь в работоспособности замка зажигания и механизма блокировки рулевого колеса.
- Затягивайте болты до тех пор, пока головки не срежутся.

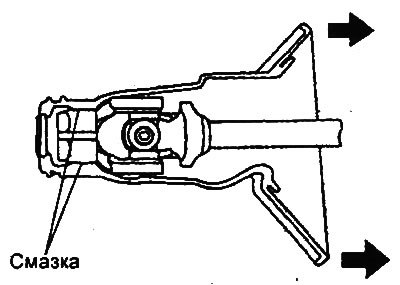

2. Нанесите на внутреннюю кромку кожуха промежуточного вала смазку и установите его на шарнир, как показано на рисунке.
(Первоисточник расположен на портале: AutoInstruction.ru)
3. Установите подшипник на вал.
- а) Нанесите смазку на подшипник.

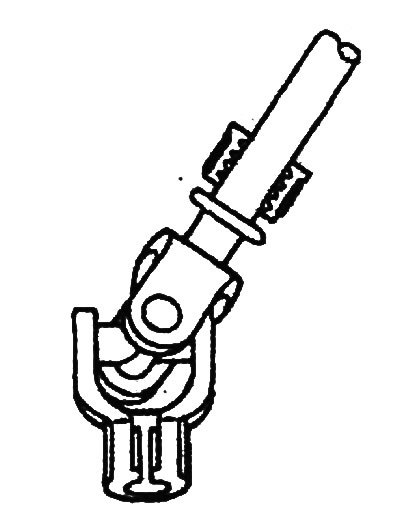

- б) Обмотайте вал изоляционной лентой, как показано на рисунке.
- в) Напрессуйте подшипник.
Установка
1. Нанесите смазку на контактные поверхности подшипника, кожух промежуточного вала и защитный чехол.

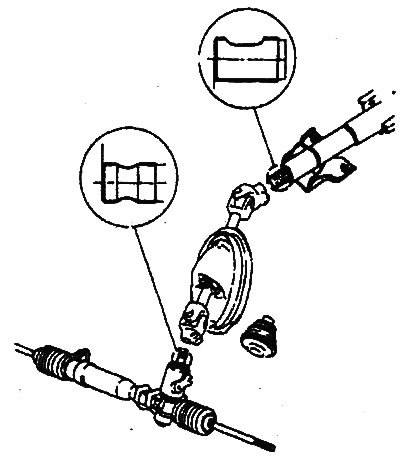

2. Подсоедините промежуточный вал к рулевому механизму.
- Момент затяжки: 15-20 Нм
3. Подсоедините рулевую колонку к промежуточному валу
- Момент затяжки: 15-20 Нм
4. Установите кожух промежуточного вала.
5. Установите рулевую колонку в сборе и затяните четыре болта.
- Момент затяжки: 13-18 Нм
6. Установите подрулевой комбинированный переключатель и подсоедините разъёмы.
7. Установите верхний и нижний кожухи рулевой колонки и заверните винты.
8. Установите рулевое колесо.
Внимание: не используйте молоток для установки рулевого колеса, так как это может привести к повреждению телескопического механизма рулевой колонки.
9. Установите шайбу и затяните гайку крепления рулевого колеса.
- Момент затяжки: 40-50 Нм
10. Подсоедините разъём спирального провода и установите накладку рулевого колеса.
11. Установите боковые накладки рулевого колеса и затяните болты крепления накладок.
- Момент затяжки: 8-11 Нм
12. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
