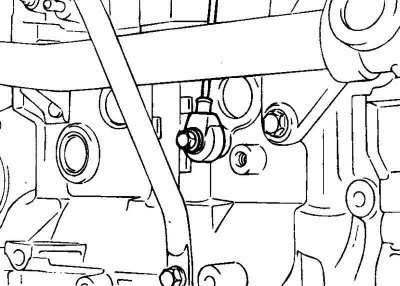

Рис. 2.257. Датчик детонации

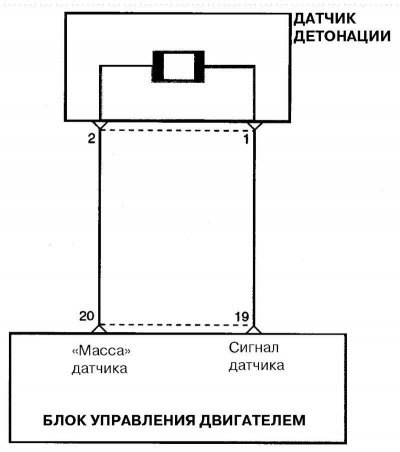

Рис. 2.258. Схема соединений датчика детонации с ЭБУ
Условия запоминания кодов неисправности
ЭБУ заносит в память код неисправности (контрольная лампа неисправности системы управления двигателем не загорается), если в двух циклах вождения напряжение сигнала датчика детонации падает ниже 650 мВ в течение в 4 с при наличии следующих условий:
- стартер не работает;
- частота вращения коленчатого вала выше 3000 мин-1;
- температура охлаждающей жидкости выше 40°С;
- нагрузка двигателя больше 2,5 мс.
(Текст предоставлен порталом autoinstruction)
Вывод данного кода указывает на обнаружение необычной вибрации ЭБУ по сигналам датчика детонации при нормальном режиме работы двигателя.
