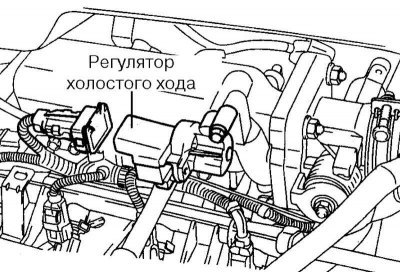

Рис. 2.264. Регулятор холостого хода

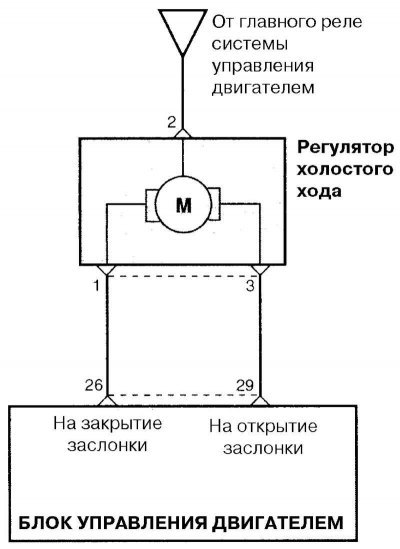

Рис. 2.265. Схема соединений регулятора холостого хода с ЭБУ
Условия запоминания кодов неисправности
(Смотрите оригинал на указанном сайте: autoinstruction.ru)
ЭБУ заносит в память код Р0506 или Р0507 и включает контрольную лампу неисправности системы управления двигателем, если в двух циклах вождения в течение 15 с значение команд управления регулятором и обороты холостого хода не согласуются со значениями, записанными в памяти ЭБУ. Для этого необходимо наличие следующих условий:
- расход воздуха через регулятор на холостом ходу больше 4,1 г/с (при Р0506) или 1,7 г/с (при Р0507);
- отклонение частоты вращения коленчатого вала от нормы меньше 200 мин-1;
- скорость движения автомобиля равна нулю;
- температура охлаждающей жидкости выше 75°С.
Вывод данного кода указывает на то, что положение заслонки регулятора и обороты холостого хода не согласуются со значениями, заложенными в память ЭБУ.
ЭБУ заносит в память код Р0506 или Р0508 и включает контрольную лампу неисправности системы управления двигателем, если в двух циклах вождения каскад управления обмоткой открытия (при Р01506) или каскад управления обмоткой закрытия (при Р01508) имеет короткое замыкание на цепь +12В аккумуляторной батареи.
ЭБУ заносит в память код неисправности и включает контрольную лампу неисправности системы управления двигателем, если в двух циклах вождения в цепи каскада управления обмоткой открытия (при Р01505) или каскада управления обмоткой закрытия (при Р01507) имеется обрыв или короткое замыкание на «массу».
