Снятие
1. Выверните болт крепления втулки сцепления, при этом специальным ключом 09977–34000 удерживайте втулку от проворачивания.
2. Снимите втулку сцепления и прокладки с вала компрессора. Если втулка не снимается, вверните болт на М8 в отверстие вала втулки и за болт снимите втулку.

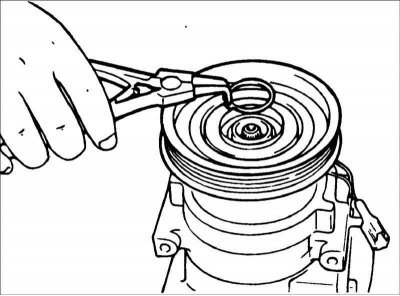

3. Снимите стопорное кольцо.
4. Снимите шкив и подшипника с вала компрессора.
Установка
1. Очистите рабочую поверхность подшипника шкива компрессора и удалите следы грязи и коррозии.
2. Установите шкив и подшипник на вал компрессора.
3. Установите стопорное кольцо скошенной стороной направленной наружу.
4. Расположите одну прокладку распорной втулки номинальной толщины в канавке втулки и установите втулку на вал компрессора.

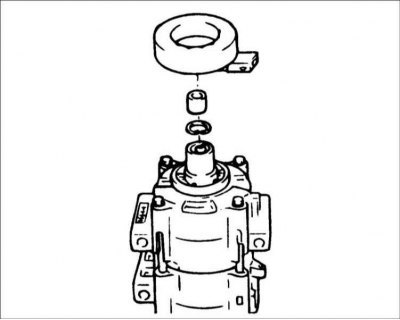

5. Установите новую втулку и закрепите ее болтом, затянув его требуемым моментом. Момент затяжки: 11–14 Н·м.
Внимание! Не используйте пневматические инструменты.
