Элементы стеклоочистителя: А - установочное положение щеток; В - элементы стеклоочистителя; 1 - мотор; 2 - тяга; 3 - щетка; 4 - рычаг щетки.
Снятие
Отсоедините провод массы от аккумулятора,
Пометьте положение щеток стеклоочистителя на стекле,
Снимите с осей стеклоочистителя рычаги щеток.
Стеклоочиститель ветрового стекла
Информация размещена на интернет-сайте (Autoinstruction.ru)
Снимите рычаги щеток.

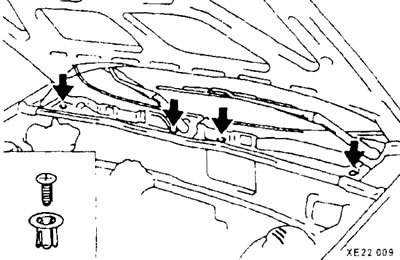

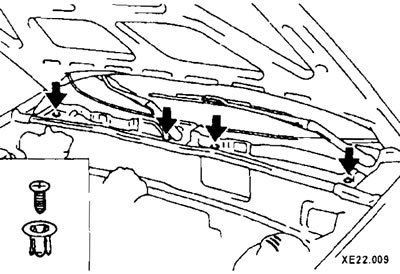

Удалите накладку с водосборного отсека.
Снимите разъем с мотора стеклоочистителя.

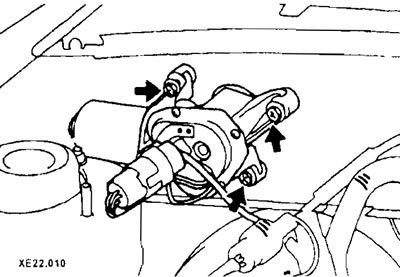

Отсоедините мотор от кузова, вывернув три болта.

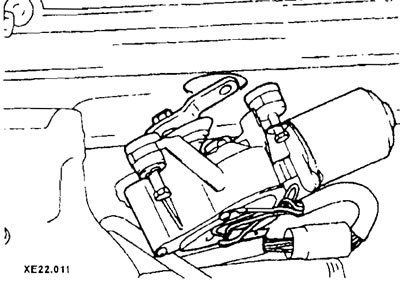

Тяги стеклоочистителя снимите с шаровых цапф мотора.

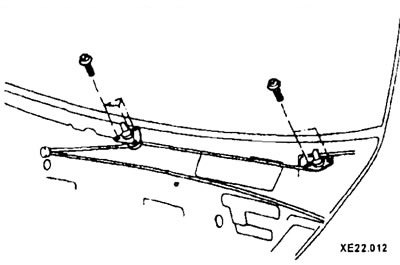

Отсоедините тяги от осей стеклоочистителя и вытащите их в комплекте.
Задний стеклоочиститель

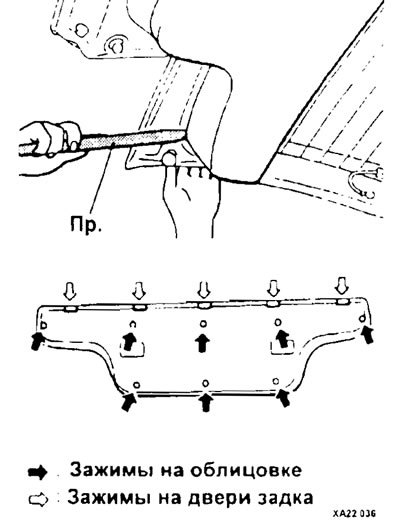

При помощи широкой пластмассовой лопатки отсоедините облицовку двери задка и снимите ее.
Отсоедините разъем с мотора стеклоочистителя.
Снимите наружную резиновую втулку с оси стеклоочистителя.
Вытащите мотор, открутив три болта крепления.
Установка
Перед установкой новый мотор следует привести в положение покоя. Подключив разъем, дайте мотору работать примерно 1 минуту. Затем выключите мотор переключателем стеклоочистителя и, дав ему дойти до положения покоя, отсоедините разъем.
Передний стеклоочиститель
Тяги стеклоочистителя установите и слегка затяните с усилием 5 Нм.
Подключите разъем и дайте мотору встать в положение покоя.
Приводные тяги установите на кривошип мотора.
Закрепите мотор.
Установив, закрепите накладку водосборного отсека.
Закрепите на оси стеклоочистителя рычаги щеток с усилием 15 Нм. В конечном положении щетки должны отстоять от нижнего края стекла на 10 мм, только правая щетка на 25 мм.
Задний стеклоочиститель
Мотор стеклоочистителя закрепите на двери задка.

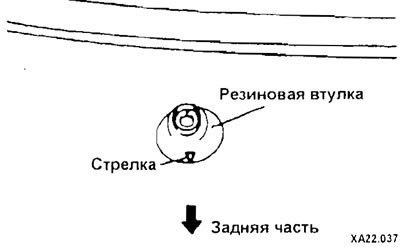

Установите резиновую втулку на ось стеклоочистителя так, чтобы нанесенная на ней стрелка указывала бы назад, в направлении бампера.
Подключите разъем и дайте мотору встать в положение покоя. Закрепите рычаг щетки с усилием 10 Нм так, чтобы он в конечном положении стоял параллельно нижнему краю стекла.
Прикрепите обшивку двери задка.
Вставьте колпачки на оси стеклоочистителя.
Подключите аккумулятор.
Проверьте работу стеклоочистителя.
Если они имеются, выставьте на часах время и введите охранный код в радиоприемник.
