Примечание: Чтобы не повредить картер раздаточной коробки, всегда закрепляйте его в тисках с мягкими губками или вставляйте прокладочный материал между тисками и раздаточной коробкой.
Измерение зазора в шестерне раздаточной коробки (гипоидной шестерне)

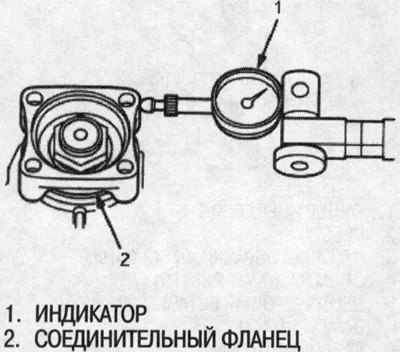

1. Установите головку индикатора на соединительном фланце, как показано на рисунке.
2. Измерьте зазор в шестерне раздаточной коробки.
- Стандарт: 0,06-0,16 мм
Измерение полного пускового момента
3. Проверните соединительный фланец несколько раз, чтобы посадить конический роликоподшипник.

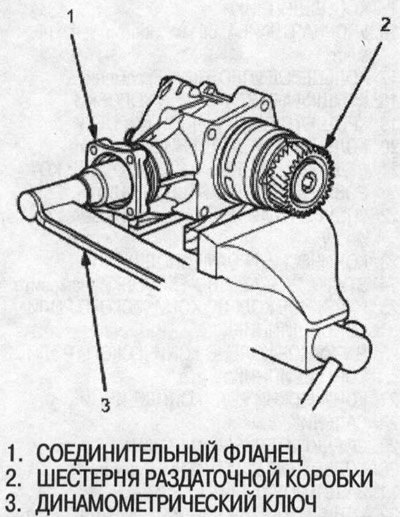

4. Измерьте полный пусковой момент (со стороны соединительного фланца) при помощи динамометрического ключа, как показано на рисунке.
- Стандарт: 2,68-3,47 Nm (27,3-35,4 кгс/см)
Проверка пятна контакта в шестерне раздаточной коробки (гипоидной шестерне)
Информация доступна на портале [Autoinstruction]

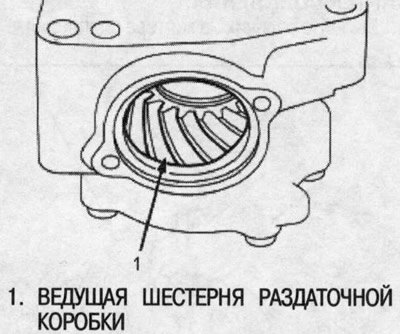

5. Снимите крышку В раздаточной коробки, затем равномерно нанесите тонкий слой сурика с обеих сторон зубьев шестерни раздаточной коробки (верхний рисунок в центральной колонке).
6. Проворачивайте соединительный фланец в обоих направлениях, пока шестерня раздаточной коробки не провернется на один полный оборот в обоих направлениях.
7. Проверьте пятно контакта на зубьях шестерни раздаточной коробки.
8. Если измерения формы пятна контакта отличаются от нормы, разберите раздаточную коробку, замените изношенные или поврежденные части и снова соберите ее.
