Тестирование сигналов на входе индикатора
На этом участке расположены компоненты дополнительной системы безопасности с надувной подушкой (SRS). Перед проведением ремонта или обслуживания просмотрите информацию по расположению компонентов системы SRS, по мерам предосторожности и процедурам.
1. Выньте комбинацию приборов в сборе из приборной панели (см. гл. «Кузов»), затем отсоедините разъемы А (22-контактный) и В (16-контактный) из комбинации приборов в сборе.
2. Проверьте, обеспечивают ли разъемы и контакты плотное соединение.
3. Если контакты погнуты, ослаблены или заржавели, устраните недостатки и повторите проверку системы.

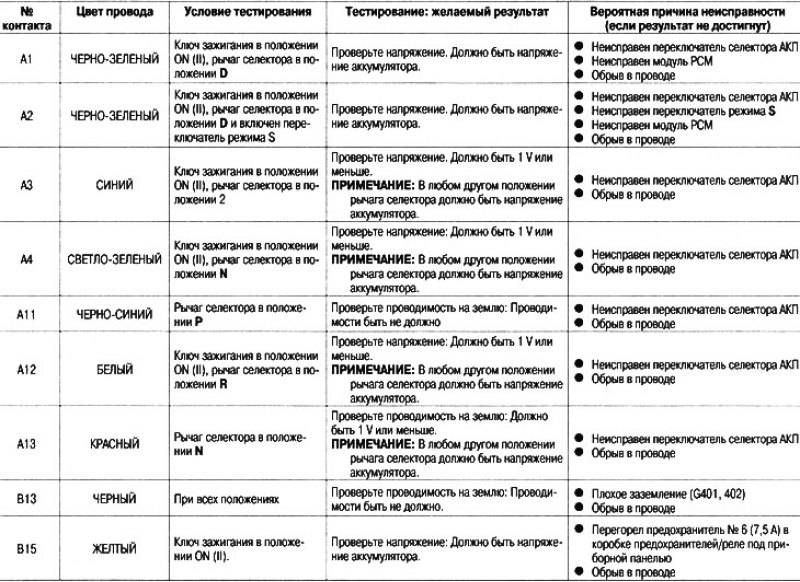

4. Проведите тестирование следующих сигналов на входе разъемов А (22-контактный) и В (16-контактный) комбинации приборов.
5. Если тестирование входных сигналов прошло успешно, но индикатор неисправен, замените печатную плату.
Разъем комбинации приборов
Разъем «мама» со стороны жгута
