Примечание:
- В случае замены первичного, вторичного поршня или корпуса главного цилиндра перед установкой главного цилиндра проверьте и отрегулируйте зазор нажимного штока (см. ниже).
- Прочистите все компоненты в тормозной жидкости и просушите на открытом воздухе; продуйте все каналы сжатым воздухом.
- Перед сборкой убедитесь, что на компонентах нет пыли и прочих посторонних частиц.
- Заменяйте детали новыми, если это предписывается указаниями.
- Не смешивайте тормозную жидкость различных марок, т. к. они могут быть несовместимыми.
- Не используйте слитую тормозную жидкость повторно. Пользуйтесь только чистой фирменной тормозной жидкостью Genuine Honda brake fluid или эквивалентной тормозной жидкостью DOT3 или DOT4.
- Нанесите чистую тормозную жидкость на манжеты поршня, пресс-масленку и стенки главного цилиндра.
- Пользуйтесь смазками рекомендуемых сортов, входящих в комплект уплотнений главного цилиндра.
1. Установите уплотнение бачка в канавку в крышке бачка.
2. Установите новые резиновые втулки, сетчатый фильтр и крышку на бачок.
3. Установите бачок на главный цилиндр.

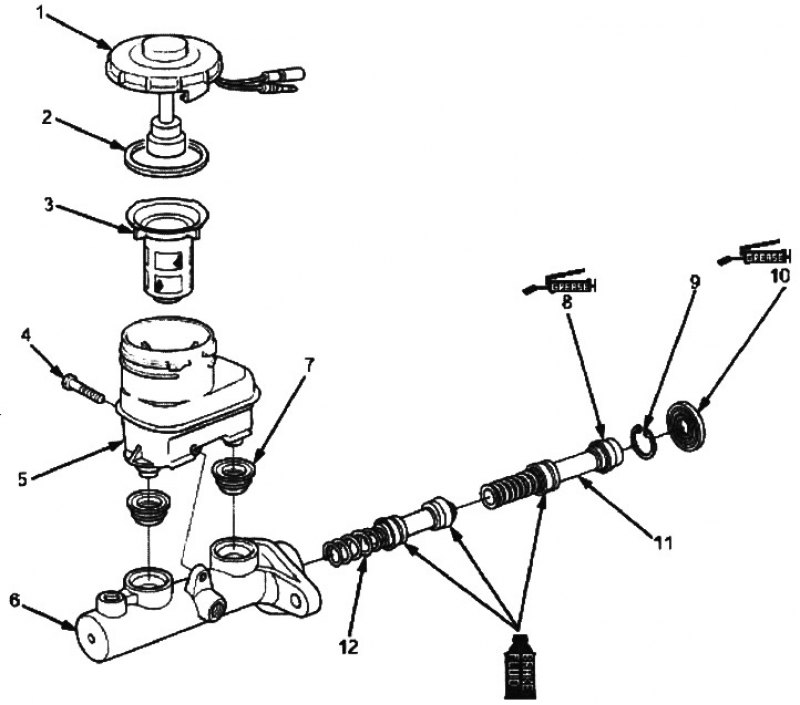

1. КРЫШКА БАЧКА
2. УПЛОТНЕНИЕ БАЧКА
3. СЕТЧАТЫЙ ФИЛЬТР
4. 3 Nm (0,3 кгс/м)
5. БАЧОК
6. ГЛАВНЫЙ ЦИЛИНДР
7. РЕЗИНОВЫЕ ВТУЛКИ. Замените
8. МАНЖЕТА ВТОРИЧНОГО ПОРШНЯ
9. КОЛЬЦЕВОЙ ЗАЖИМ. Замените
10. УПЛОТНЕНИЕ ШТОКА. Замените
11. ВТОРИЧНЫЙ ПОРШЕНЬ. Замените
12. ПЕРВИЧНЫЙ ПОРШЕНЬ. Замените

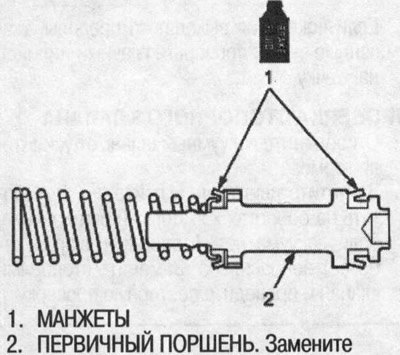

4. Нанесите чистую тормозную жидкость на манжеты нового первичного поршня, затем вставьте первичный поршень в главный цилиндр.
5. Нанесите рекомендуемую смазку для резины, входящую в комплект уплотнений главного цилиндра, на манжету нового вторичного поршня.

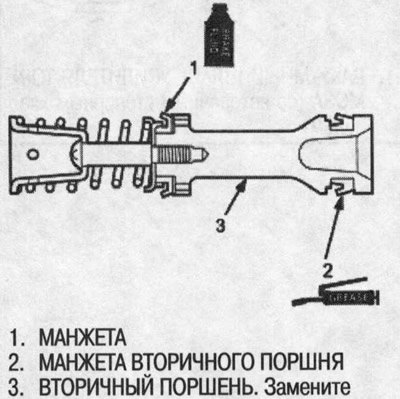

6. Нанесите чистую тормозную жидкость на манжету нового вторичного поршня, затем вставьте вторичный поршень в главный цилиндр.
7. Установите новый кольцевой зажим, утопив вторичный поршень.

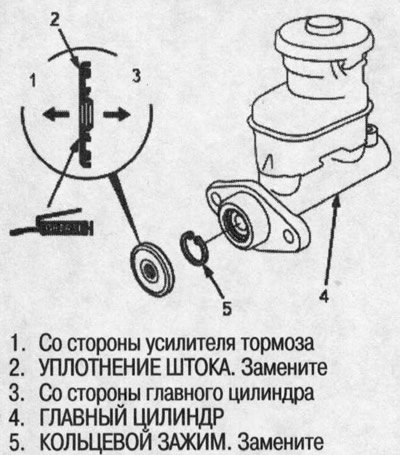

8. Нанесите рекомендуемую смазку для уплотнений, входящую в комплект уплотнений главного цилиндра, на новое уплотнение штока и установите его на контактную поверхность усилителя тормоза.
9. Отрегулируйте зазор нажимного штока (см. ниже).
10. Установите главный цилиндр (см. выше).
