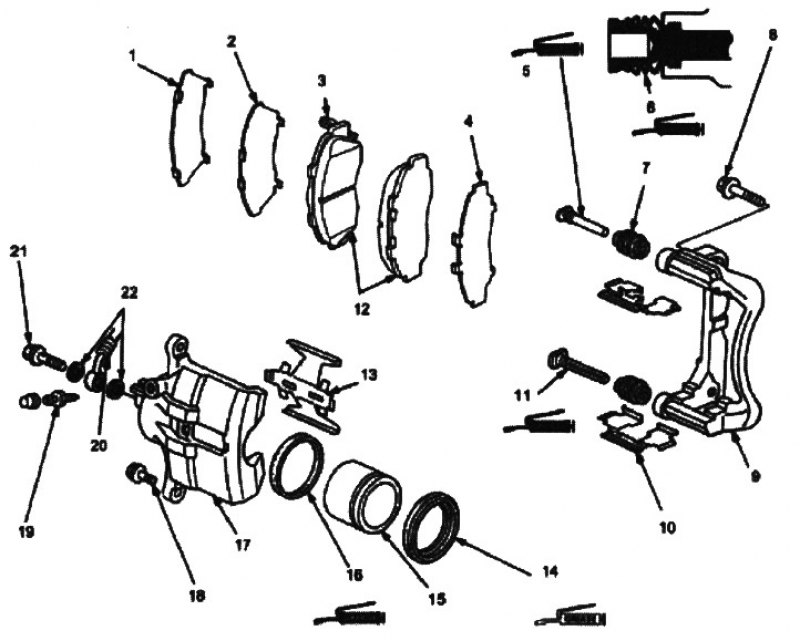

1. ВНУТРЕННЯЯ ПРОКЛАДКА В
2. ВНУТРЕННЯЯ ПРОКЛАДКА А
3. ИНДИКАТОР ИЗНОСА. Устанавливайте внутреннюю колодку индикатором износа вверх.
4. НАРУЖНАЯ ПРОКЛАДКА КОЛОДКИ
5. ПАЛЕЦ В
6. ПЫЛЬНИК ПАЛЬЦА
7. ПЫЛЬНИКИ ПАЛЬЦА. Замените
8. БОЛТЫ С БУРТИКОМ 12 мм, 113 Nm (11,5 кгс/м)
9. КРОНШТЕЙН СУППОРТА
10. ДЕРЖАТЕЛИ КОЛОДОК
11. ПАЛЕЦ А
12. ТОРМОЗНЫЕ КОЛОДКИ
13. ПРУЖИНА КОЛОДКИ
14. ПЫЛЬНИК ЧЕХЛА. Замените
15. ПОРШЕНЬ
16. САЛЬНИК ПОРШНЯ. Замените
17. КОРПУС СУППОРТА
18. БОЛТЫ СУППОРТА, 49 Nm (5,0 кгс/м)
19. ШТУЦЕР ПРОКАЧКИ, 9 Nm (0,9 кгс/м)
20. ТОРМОЗНОЙ ШЛАНГ
21. БОЛТ С ПРОУШИНОЙ, 34 Nm (3,5 кгс/м)
22. УПЛОТНЯЮЩИЕ ШАЙБЫ
Предостережение! Частое вдыхание пыли с поверхностей тормозных колодок, независимо от состава материала, может представлять опасность для Вашего здоровья.
- Не вдыхайте пыль.
- Не очищайте поверхности тормозов сжатым воздухом или щеткой. Пользуйтесь пылесосом.
Источник расположен на веб-ресурсе Autoinstruction
Примечание
Не проливайте тормозную жидкость на автомобиль, т.к. она может испортить лакокрасочное покрытие; если жидкость все же пролилась, немедленно смойте ее водой.
Чтобы не пролить жидкость, накрывайте стыки шлангов ветошью или салфетками.
Прочистите все компоненты в тормозной жидкости и просушите на открытом воздухе; продуйте все каналы сжатым воздухом.
Перед сборкой убедитесь, что на компонентах нет пыли и прочих посторонних частиц.
Заменяйте детали новыми, если это предписывается указаниями.
Не допускайте попадания в тормозную жидкость грязи или других посторонних веществ.
Загрязненные тормозные диски или колодки увеличивают тормозной путь.
В случае повторного использования колодок во избежание потери эффективности торможения всегда устанавливайте их в первоначальное положение.
Не используйте слитую тормозную жидкость повторно.
Пользуйтесь только чистой фирменной тормозной жидкостью Genuine Honda brake fluid или эквивалентной тормозной жидкостью DOT3 или DOT4.
Нанесите чистую тормозную жидкость на поршень и стенки цилиндра поршня.
В случае разборки заменяйте все резиновые детали новыми.
После установки тормозного суппорта переднего колеса:
Проверьте, нет ли утечки на стыках шлангов и трубок или в штуцерах и при необходимости подтяните.
Проверьте, не создают ли помех тормозные шланги и не перекручены ли они.
Пользуйтесь рекомендуемой смазкой для резины, входящей в комплект сальников для суппорта.
Пользуйтесь рекомендуемой смазкой для уплотнений, входящей в комплект сальников для суппорта.
