Предупреждение! При несоблюдении мер предосторожности и неправильном обращении с аккумуляторной батареей во время пуска двигателя она может взорваться, что приведет к серьезному травмированию находящихся поблизости людей.
Не подносите близко к аккумуляторной батарее искрящие предметы, открытое пламя, зажженные спички и горящие сигареты.
Для запуска двигателя от внешней аккумуляторной батареи выполните следующие операции.
Откройте капот и проверьте состояние аккумуляторной батареи. При низкой отрицательной температуре окружающего воздуха проверьте состояние электролита в аккумуляторной батарее. Если в электролите плавают кристаллы льда или он покрыт ледяной коркой, не пытайтесь запустить двигатель до тех пор, пока электролит полностью не оттает.
Внимание! Если аккумуляторная батарея хранится на морозе, электролит в ней может замерзнуть. При попытке запустить двигатель корпус замерзшей батареи может лопнуть.
Выключите все потребители электроэнергии: систему управления микроклиматом, аудиосистему, приборы освещения и т. д. Переведите рычаг переключения диапазонов механической трансмиссии в нейтральное положение и включите стояночный тормоз.

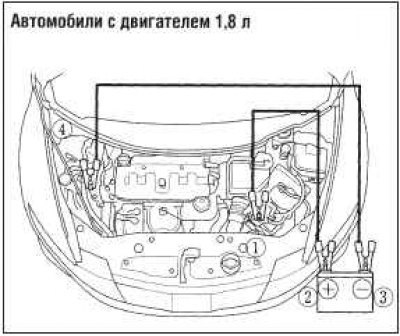

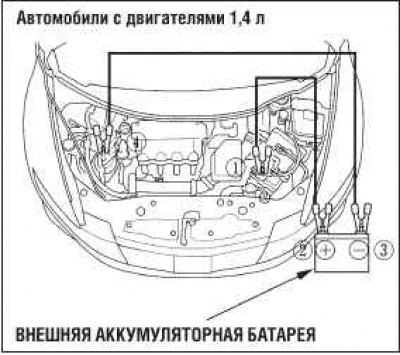

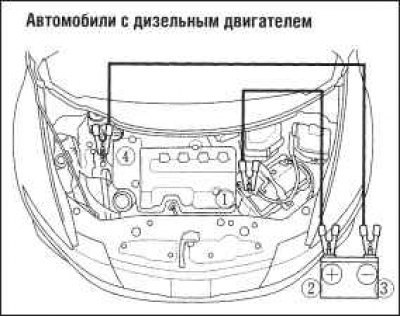

Последовательность подсоединения кабелей обозначена на иллюстрациях цифрами.

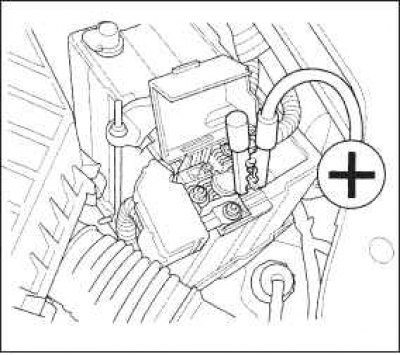

Присоедините один из зажимов «положительного» удлинительного кабеля к положительному (+) выводу разряженной батареи автомобиля. Второй зажим этого кабеля присоедините к положительному (+) выводу внешней аккумуляторной батареи.
 |
 |
Оригинал расположен на ресурсе autoinstruction

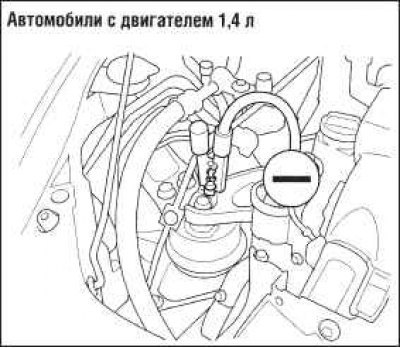

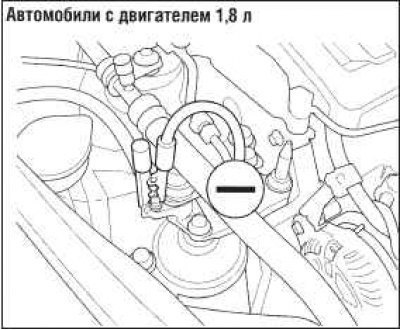

Присоедините один из зажимов второго удлинительного кабеля («отрицательного») к отрицательному (-) выводу внешней аккумуляторной батареи. Второй зажим этого кабеля присоедините к клемме «массового» провода (см. рисунок). Не присоединяйте второй зажим кабеля к другим деталям двигателя.

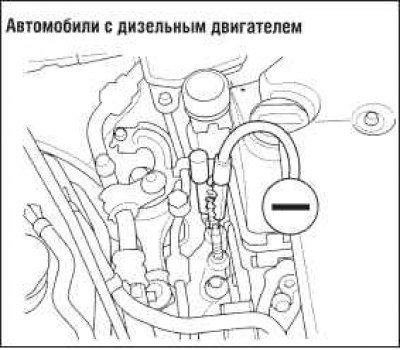

Для автомобилей с дизельными двигателями Присоедините один из зажимов второго удлинительного кабеля («отрицательного») к отрицательному (-) выводу внешней аккумуляторной батареи. Второй зажим этого кабеля присоедините к резьбовой шпильке на боковой части двигателя (см. рисунок). Не присоединяйте второй зажим кабеля к другим деталям двигателя.
Если в качестве внешней батареи используется аккумуляторная батарея другого автомобиля, попросите помощника запустить двигатель этого автомобиля и установить повышенную частоту холостого хода.
 |
 |
 |
 |
Включите стартер автомобиля и попробуйте запустить двигатель. Если стартер по-прежнему медленно вращает коленчатый вал двигателя, проверьте надежность контактов в электрических соединениях удлинительных кабелей.
После успешного пуска двигателя отсоедините зажим «отрицательного» удлинительного кабеля от двигателя автомобиля, затем второй зажим этого кабеля — от отрицательного вывода внешней аккумуляторной батареи. Отсоедините зажим оставшегося удлинительного кабеля («положительного») от положительного вывода батареи автомобиля, затем второй зажим этого кабеля — от положительного вывода внешней батареи.
Отсоединяя кабели, старайтесь не замкнуть неизолированные участки одного кабеля на другой кабель или на любые металлические детали автомобиля. В противном случае возможно короткое замыкание.
