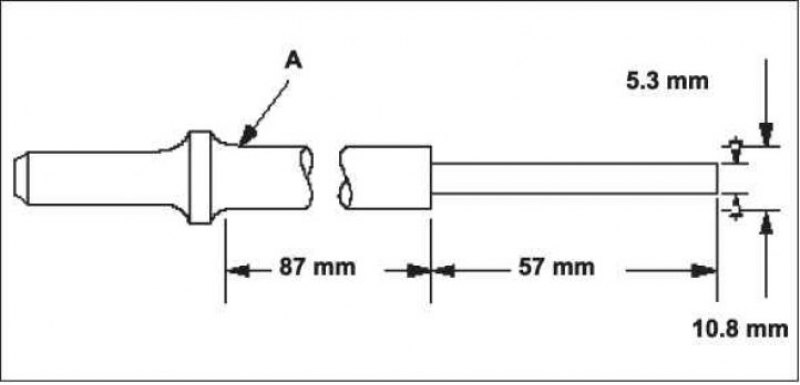

2. Как показано на приведенном рисунке, используйте имеющийся в продаже приводимый пневматическим молотком направляющий стержень для установки втулок клапанов А, модифицированный, чтобы подходить для диаметра втулок клапанов. В большинстве случаев эта же процедура может выполняться с помощью специального приспособления и обычного молотка.
3. Выберите ремонтные втулки нужных размеров и охладите их в морозильнике бытового холодильника в течение примерно одного часа.

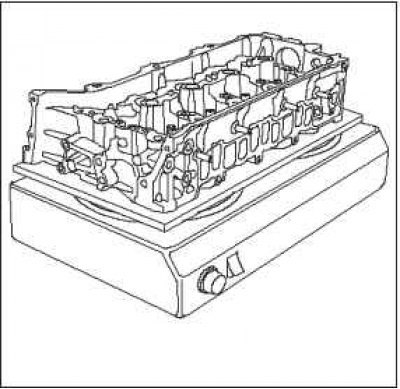

4. Используйте электроплитку или духовку, чтобы равномерно нагреть головку цилиндров до 150°C. Следите за температурой с помощью кухонного термометра. Не нагревайте головку цилиндров больше, чем до 150°C; чрезмерный нагрев может привести к ослаблению крепления седел клапанов.

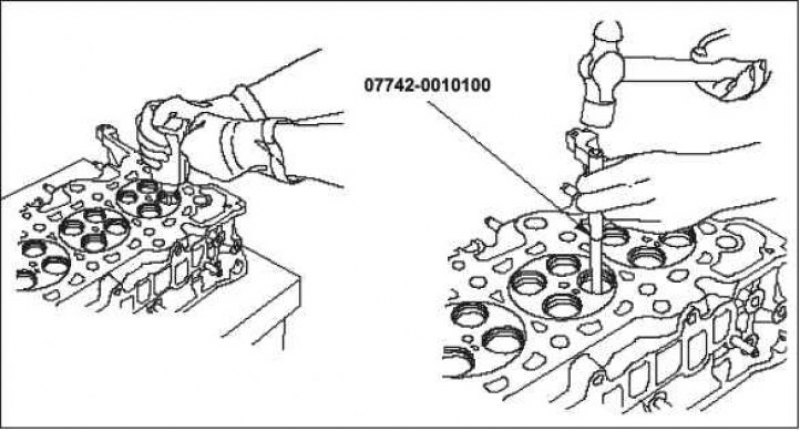

5. Действуя со стороны распределительного вала, с помощью направляющего стержня и пневматического молотка вставьте направляющую втулку клапана примерно на 2 мм в направлении камеры сгорания. Это выбьет некоторое количество сажевых отложений и облегчит снятие. Удерживайте пневматический молоток строго на одной оси с направляющей втулкой клапана, чтобы исключить поломку направляющего стержня.
6. Переверните головку наоборот и выньте направляющий стержень наружу, в направлении распределительного вала головки цилиндров.
7. Если направляющая втулка клапана не двигается, высверлите ее сверлом на 8 мм и попробуйте еще раз. Высверливайте направляющие втулки клапанов только в крайнем случае; вы можете повредить головку цилиндров, если втулка клапана сломается.
8. Вынимайте новую втулку (втулки) из морозильника по одной по мере необходимости их установки.

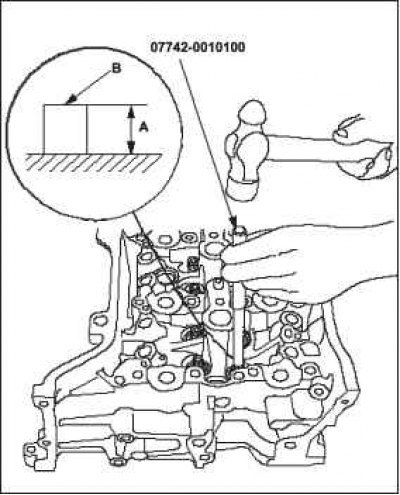

9. Нанесите тонкий слой чистого моторного масла на внешнюю поверхность новой направляющей втулки клапана. Устанавливайте направляющие втулки клапанов со стороны распределительного вала головки цилиндров; используйте специальное приспособление для установки направляющего стержня на заданную высоту А направляющей втулки клапана В. В случае необходимости установить все 16 направляющих втулок клапанов вам может потребоваться еще раз нагреть головку цилиндров.
Высота установки направляющих втулок клапанов: 14,5—15,5 мм.

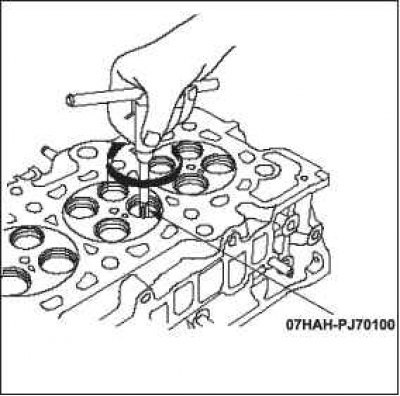

10. Смажьте поверхности развертки и направляющей втулки клапанов смазочно-охлаждающей жидкостью для резанья.

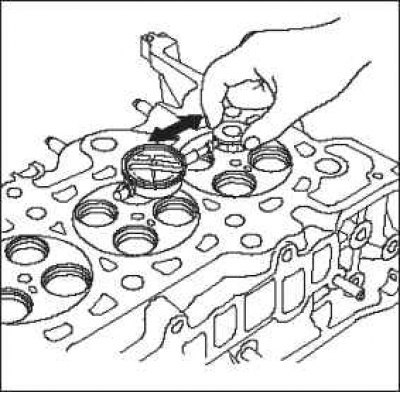

11. Вращайте развертку по часовой стрелке, пройдя всю длину отверстия направляющей втулки клапана.
12. Продолжайте вращать развертку по часовой стрелке при вынимании ее из отверстия.
13. Тщательно промойте направляющую втулку растворителем и водой, чтобы удалить все стружки, оставшиеся после развертки.
14. Проверьте зазоры между втулкой и клапаном. Убедитесь, что клапаны скользят в направляющих втулках впускных и выпускных клапанов без давления.
Источник статьи доступен на сайте (autoinstruction.ru)
 |
 |
15. Проверьте поверхность посадки клапана, при необходимости расточите седла клапанов с помощью приспособления для расточки седел.
