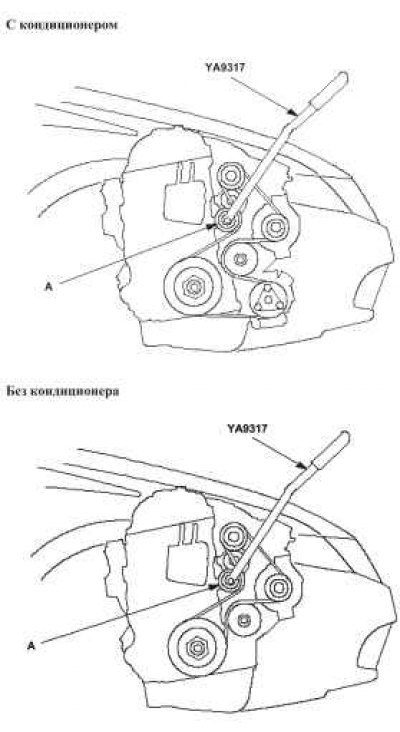

Примечание. Для проведения процедуры замены потребуется специальный инструмент: приспособление для уменьшения натяжения приводного ремня (Snap-on YA9317 или другие аналогичные им, имеющиеся в продаже, детали).
1. Поверните замок зажигания в положение «ON» (II) и убедитесь, что выключатель кондиционера в положении «OFF». Поверните ключ зажигания в положение «OFF».

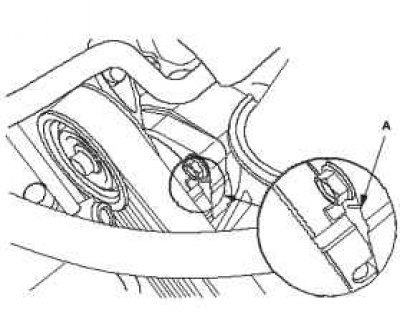

2. Проверьте положение стрелки индикатора автонатяжителяА Запустите двигатель, затем проверьте положение авто-натяжителя снова при работе двигателя на холостом ходу. Если индикатор смещается или сильно колеблется, замените автонатяжитель.
3. Убедитесь в отсутствии повышенного уровня шума в зоне шкива натяжителя. Если присутствуют нетипичные шумы, замените шкив натяжителя.
4. Снимите приводной ремень.

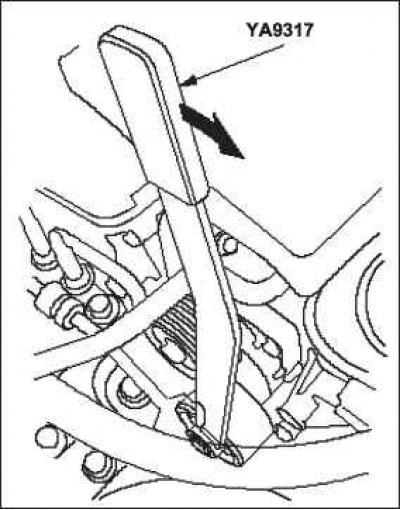

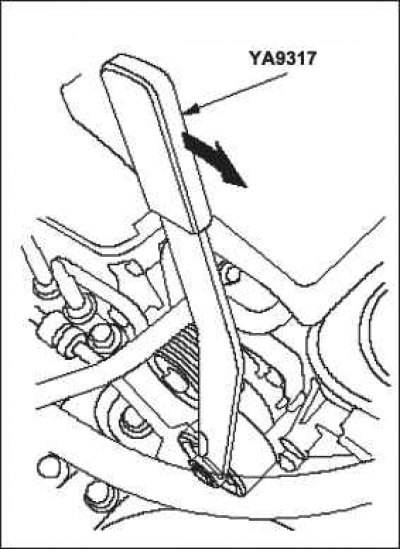

5. Сдвиньте автоматический натяжитель в пределах диапазона его перемещения с помощью приспособления для уменьшения натяжения приводного ремня в указанном направлении. Убедитесь, что натяжитель передвигается плавно без повышенного шума. Если натяжитель не передвигается плавно или слышен необычный шум, замените автоматический натяжитель.
6. Снимите автоматический натяжитель.

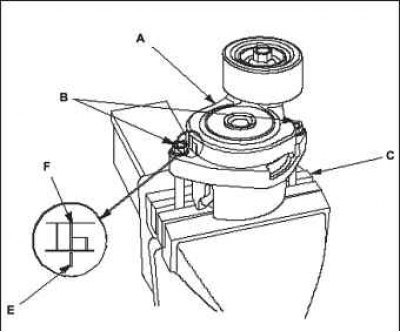

7. Зажмите автоматический натяжитель А с использованием двух 8-мм болтов В в тисках С, как показано на рисунке. Не зажимайте сам корпус автоматического натяжителя.
8. Наденьте динамометрический ключ D на болт крепления шкива в указанном направлении.
9. Совместите индикатор Е на основании натяжителя с центральной меткой F на рычаге натяжителя с помощью динамометрического ключа, определив при этом крутящий момент. Если величина крутящего момента выходит за пределы диапазона, указанного в технической характеристике, замените автоматический натяжитель.
Примечание. Если индикатор проходит за центральную метку, снова проверьте крутящий момент.
 |
 |
Крутящий момент пружины автоматического натяжителя: 47,6-58,7 Н·м.
