Высота педали
1. Поверните выключатель сигнала торможения А против часовой стрелки и вытяните его таким образом, чтобы шток выключателя не касался тормозной педали.
2. Отодвиньте коврик назад и найдите прорезь в изоляционном материале. Поднимите прорезь изоляционного материала и измерьте высоту В педали, от центра левой стороны накладки педали сцепления до пола С.
- Номинальная высота положения педали (при снятом коврике): 132 мм.

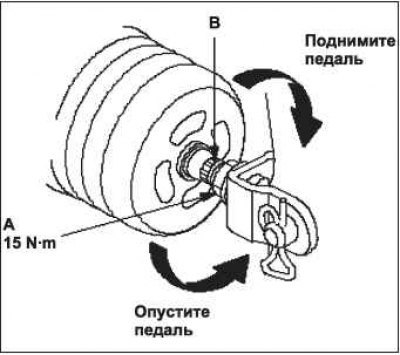

3. Ослабьте контргайку А на штоке вакуумного усилителя и вращайте шток В пассатижами, чтобы добиться правильного положения педали относительно пола. После регулировки, затяните контргайку. Никогда не регулируйте положение педали по высоте засчет перемещения штока вакуумного усилителя.
[Источник материала этот сайт: autoinstruction.ru]
Регулировка выключателя сигнала торможения
4. Нажмите на выключатель сигнала торможения таким образом, чтобы его шток полностью вошел внутрь (резьбовая часть А соприкоснулась с площадкой В на педали). Затем поверните выключатель на 45° по часовой стрелке, чтобы заблокировать его. При блокировании выключателя сигнала торможения зазор между выключателем и накладкой автоматически настраивается до 0,7 мм. Убедитесь, что стоп-сигналы гаснут после того, как тормозная педаль отпущена.
5. Проверьте свободный ход тормозной педали.

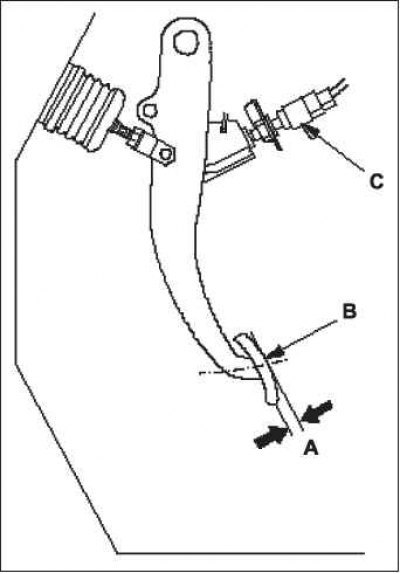

Свободный ход педали
1. Выключите двигатель. Измерьте свободный ход педали А на уровне площадки В при перемещении педали рукой.
- Свободный ход: 1-5 мм.
