Вам потребуются: линейка, ключи «на 13», «на 14», пассатижи.

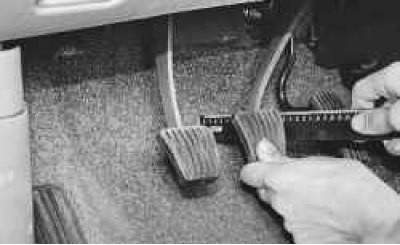

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.
Примечание. Линейка должна быть установлена перпендикулярно плоскости пола.
2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали в свободном состоянии до пола. Это расстояние должно быть 100–105 мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть 60–65 мм. Если расстояние от накладки площадки педали до пола не соответствует указанному в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов.
3. Снимите вакуумный усилитель тормозов с автомобиля (см. «Замена вакуумного усилителя тормозов»).
Примечание. Необходимость снятия усилителя объясняется тем, что на автомобиле нет доступа к регулировочному узлу штока усилителя.
4. Ослабьте затяжку контргайки 2 регулировочной втулки и, удерживая шток 3 от проворачивания, вращайте регулировочную втулку 1 в нужную сторону.
Примечание. При исправных вакуумном усилителе и деталях педального узла оптимальный полный ход педали тормоза устанавливается автоматически при установке размера 278,5 мм от корпуса усилителя до центра отверстия в вилке толкателя (см. «Замена вакуумного усилителя»).
5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 8–10 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:
- повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, что может быть следствием износа пальца вилки и отверстий в вилке и педали;
- неправильно отрегулировано расстояние от площадки педали в свободном состоянии до пола (см. п. 2).
6. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»; «Замена тормозных колодок тормозного механизма заднего колеса»), диски (см. «Замена тормозного диска») или барабаны (см. «Снятие и установка тормозного барабана»).
Внимание! Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!
