Вам потребуются: ключи «на 13», «на 14», «высокая» торцовая головка «на 12», пассатижи, линейка.
1. Ослабьте хомут крепления вакуумного шланга к штуцеру усилителя…
2. …сдвиньте хомут по шлангу и отсоедините шланг от усилителя.
3. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…
4. …и, не отсоединяя от главного цилиндра трубопроводы, отведите его в сторону.
Внимание! Не отводите главный цилиндр на расстояние большее, чем это требуется для снятия усилителя, во избежание повреждения трубопроводов.
Внимание! Уплотнитель главного тормозного цилиндра, установленный в гнездо корпуса усилителя, при каждой разборке соединения заменяйте новым.

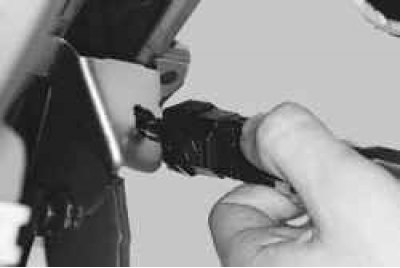

5. В салоне под панелью приборов отсоедините от кронштейна педали тормоза выключатель стоп-сигнала (см. «Замена датчиков и выключателей»).
6. Отсоедините вилку толкателя вакуумного усилителя от педали тормоза (см. «Снятие и установка педали тормоза»).
7. Воротком с «высокой» торцовой головкой отверните четыре гайки (четвертая гайка на фото не видна, так как закрыта кронштейном) крепления вакуумного усилителя к кронштейну...
Примечание. Так расположена четвертая гайка крепления вакуумного усилителя к кронштейну.
8. …и, немного отведя вперед главный тормозной цилиндр, снимите вакуумный усилитель.
9. Снимите защитный чехол толкателя.
10. Измерьте расстояние от корпуса усилителя до центра отверстия в вилке толкателя. Расстояние должно составлять 278–279 мм. В противном случае отрегулируйте длину толкателя.
11. Удерживая регулировочную втулку, ослабьте контргайку.
12. Заворачивая или отворачивая регулировочную втулку, измените длину толкателя до 278–279 мм.
13. Затяните контргайку, удерживая втулку вторым ключом.
14. Если вы сняли вакуумный усилитель для замены, а на новом усилителе отсутствует толкатель (а также в случае необходимости замены толкателя при износе отверстий его вилки), снимите пружинный фиксатор толкателя…
15. …извлеките толкатель из регулировочной втулки штока усилителя и установите его во втулку штока нового усилителя, закрепив пружинным фиксатором. После этого проверьте и при необходимости отрегулируйте длину толкателя (см. пп. 10–12).
16. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию.
