Проверка
1. В первую очередь проверьте состояние предохранителя № 19 на 7.5 А в расположенном под панелью приборов монтажном блоке.
2. Выберите рычагом переключения заднюю передачу и включите зажигание – должны загореться белые сигнальные огни заднего хода. Выключите зажигание.
3. Если огни не включаются, проверьте исправность соответствующих ламп в сборках задних комбинированных фонарей.

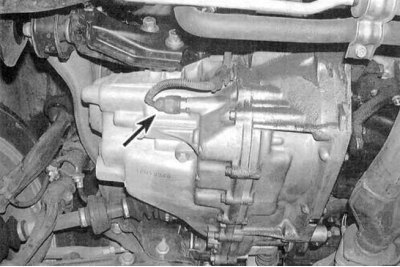

4. Если предохранитель и лампы в порядке, отыщите датчик-выключатель огней заднего хода в верхней части картера РКПП (см. сопроводительную иллюстрацию), пройдитесь назад по электропроводке до разъема, рассоедините последний и подключите между двумя обнажившимися контактами омметр.
5. При включенной задней передаче между контактами разъема должна иметь место проводимость (датчик-выключатель замкнут). В любом другом положении рычага датчик-выключатель должен быть разомкнут (проводимости нет).
6. При отрицательных результатах проведенной проверки замените датчик-выключатель.
7. Если выключатель в порядке, проверьте исправность подачи на него питания. При отсутствии напряжения проверьте на обрыв электропроводку на участке цепи между датчиком-выключателем и монтажным блоком предохранителей. Если питание подается, проверьте участок цепи между датчиком-выключателем и задними комбинированными фонарями.
Замена
1. Отсоедините от датчика-выключателя электропроводку.
2. Выверните датчик-выключатель из картера трансмиссии.
3. Снимите и выбросите старую шайбу.
4. Замените шайбу и установите новый датчик-выключатель.
5. Подсоедините электропроводку.
