Примечание. Описываемая ниже процедура применима к большинству рассматриваемых в настоящем Руководстве моделей автомобилей. Однако, если приведенные на ярлыке VECI данные отличаются от изложенных ниже, следуйте указаниям VECI.
1. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
2. При выключенном зажигании отыщите под капотом ярлык VECI и внимательно ознакомьтесь с изложенными в нем инструкциями по укам угла опережения зажигания. Особое значение имеет правильность установки оборотов холостого хода, так как частота вращения двигателя напрямую связана с углом опережения зажигания. Приготовьте все необходимые инструменты (см. сопроводительную иллюстрацию):

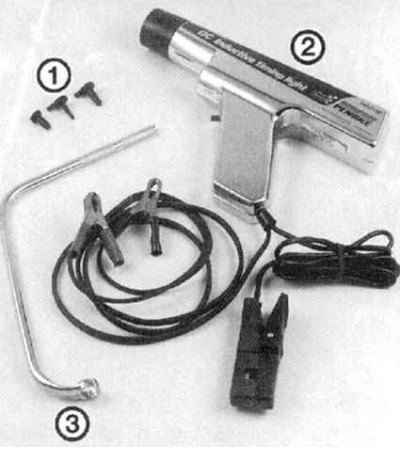

1. Вакуумные пробки – Все отсоединяемые вакуумные шланги должны немедленно закупориваться. Для этой цели выпускаются пробки различного размера и конфигурации.
2. Стробоскоп с индуктивным подключением - Обеспечивает пульсацию яркого, остронаправленного луча, синхронизированного с моментами искрообразования на электродах свечи зажигания первого цилиндра. Подсоединяется к ВВ проводу свечи первого цилиндра в соответствии инструкциями изготовителей.
3. Специальный гаечный ключ – На некоторых моделях доступ к прижимному болту распределителя ограничен и его отдавание с применением ключа обычной формы делается крайне затруднительным.
3. При выключенном зажигании, в соответствии с инструкциями изготовителей подсоедините стробоскоп. Питание на стробоскоп обычно подается от бортовой аккумуляторной батареи. Приемный индуктивный датчик лампы устанавливается на ВВ провод свечи зажигания первого цилиндра (на всех моделях отсчет цилиндров начинается от приводного ремня).
4. Отыщите установочные распределительные метки на передней крышке и шкиве коленчатого вала (см. сопроводительную иллюстрацию).

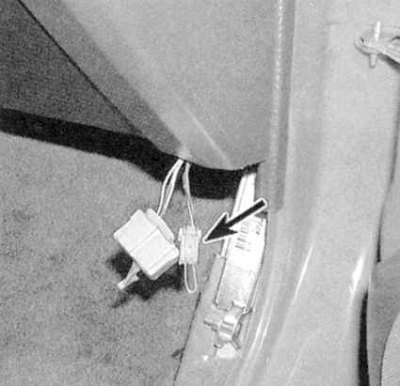

5. Отыщите 2-контактный сервисный разъем под накладкой порога передней пассажирской двери автомобиля (см. сопроводительную иллюстрацию). При выключенном зажигании соедините между собой контакты разъема проводом-перемычкой.
6. Запустите прогретый до нормальной рабочей температуры двигатель и направьте луч стробоскопа на указатель на передней крышке двигателя.
7. Соответствующая (см. ярлык VECI) из высвечиваемых лучом стробоскопа меток шкива коленчатого вала, оставаясь неподвижной, должна оказаться совмещенной с указателем на крышке.
8. В случае необходимости ослабьте три крепежных болта и подкорректируйте положение корпуса распределителя, добиваясь правильного совмещения меток.
9. Затяните болты и повторите проверку. Удостоверьтесь, что обороты холостого хода двигателя не изменились.
10. Заглушите двигатель и снимите стробоскоп.
11. Установите на место смотровую пробку и снимите провод-перемычку с сервисного разъема.
