Цепи управления двигателя

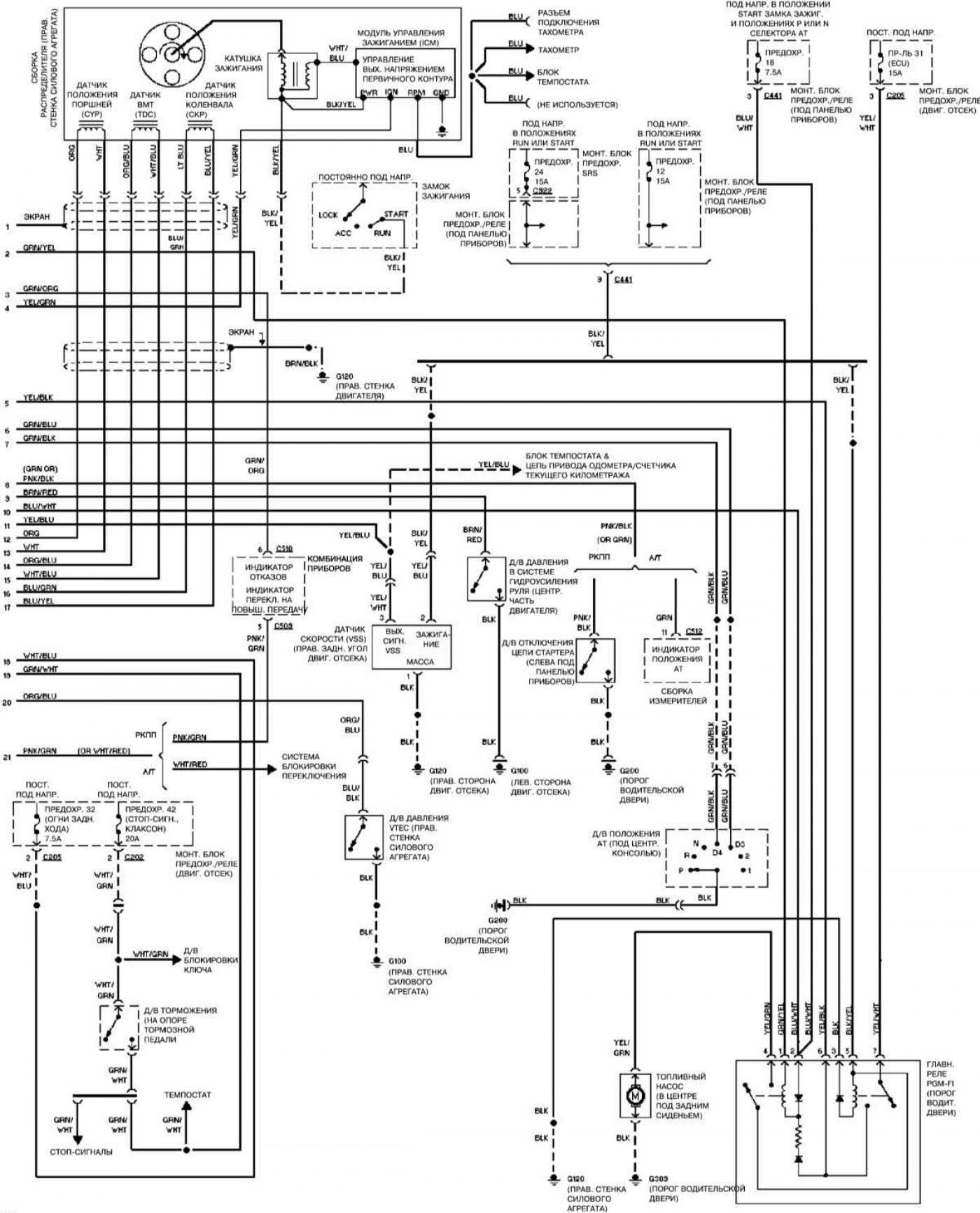

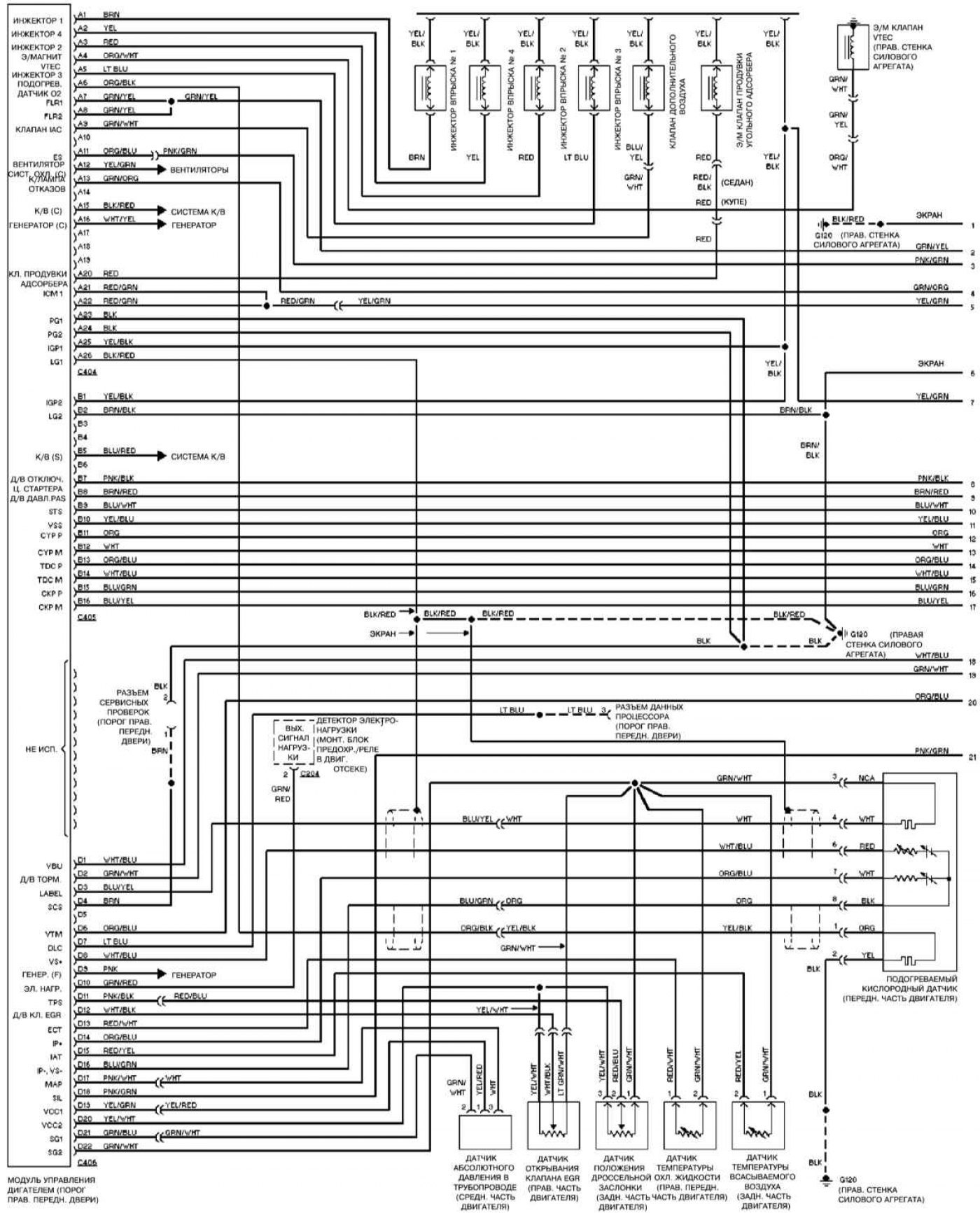

1.5 и 1.6, кроме VX, 1994 (1)
Открыть большую картинку в новой вкладке »

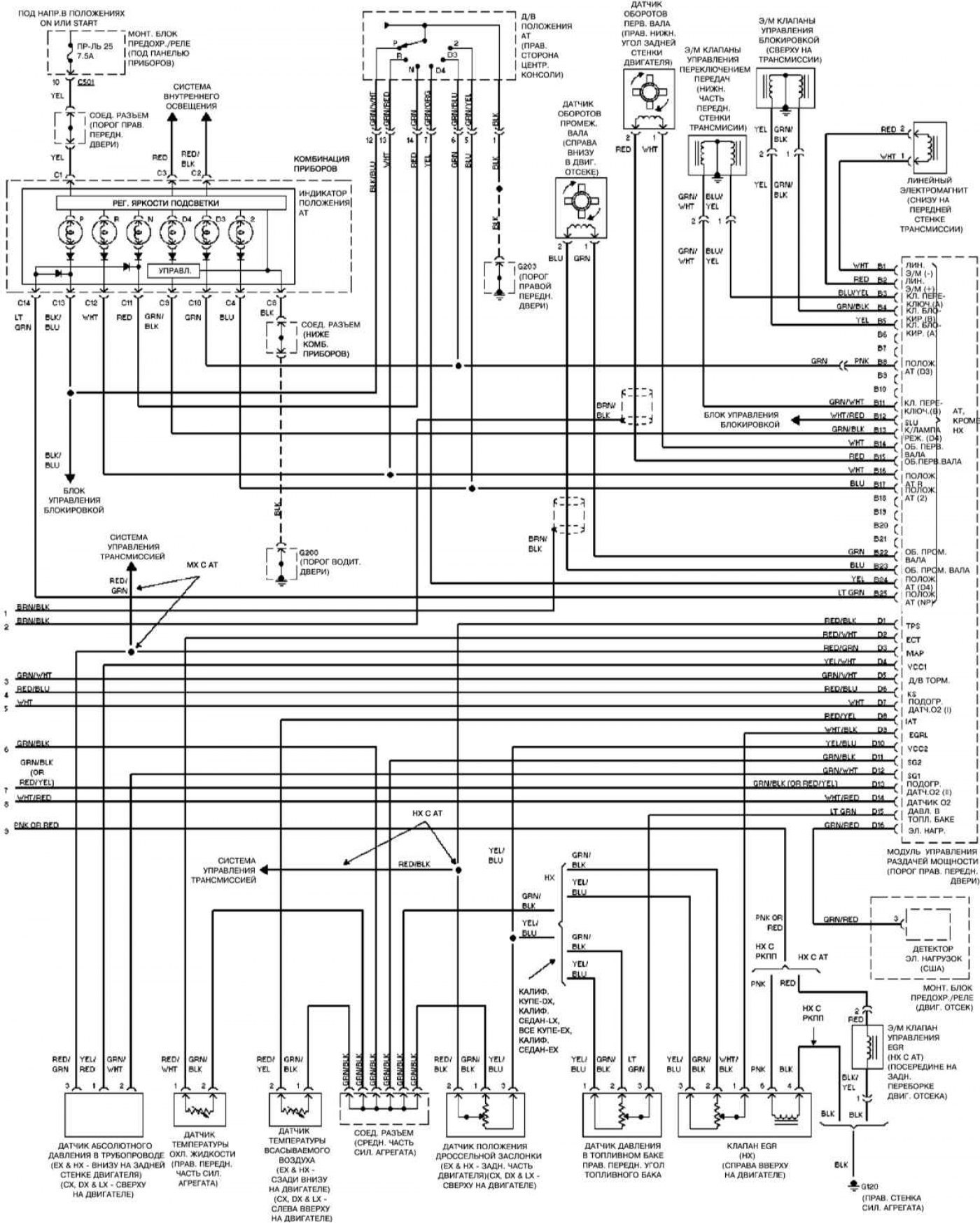

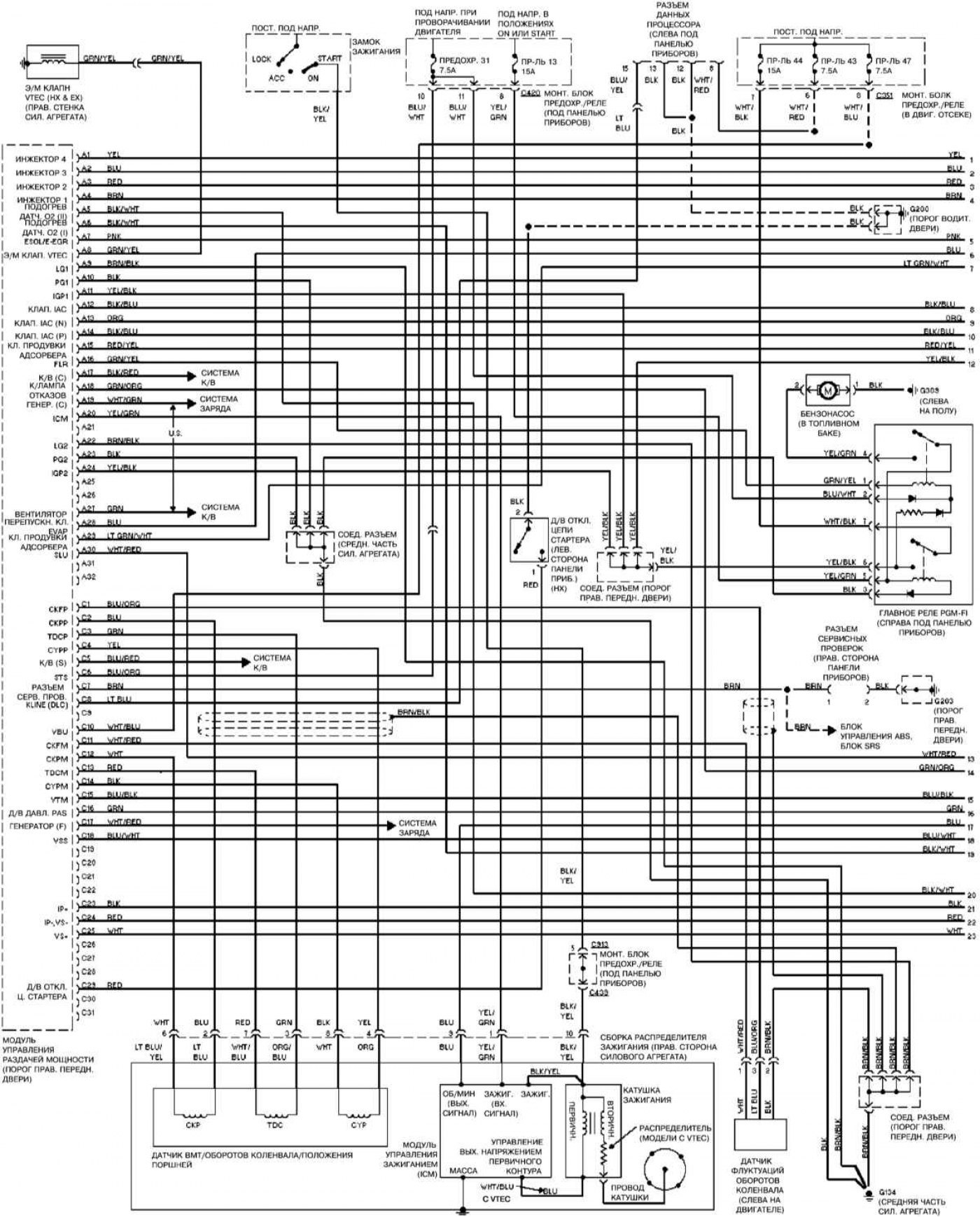

1.5 и 1.6, кроме VX, 1994 (2)
Открыть большую картинку в новой вкладке »

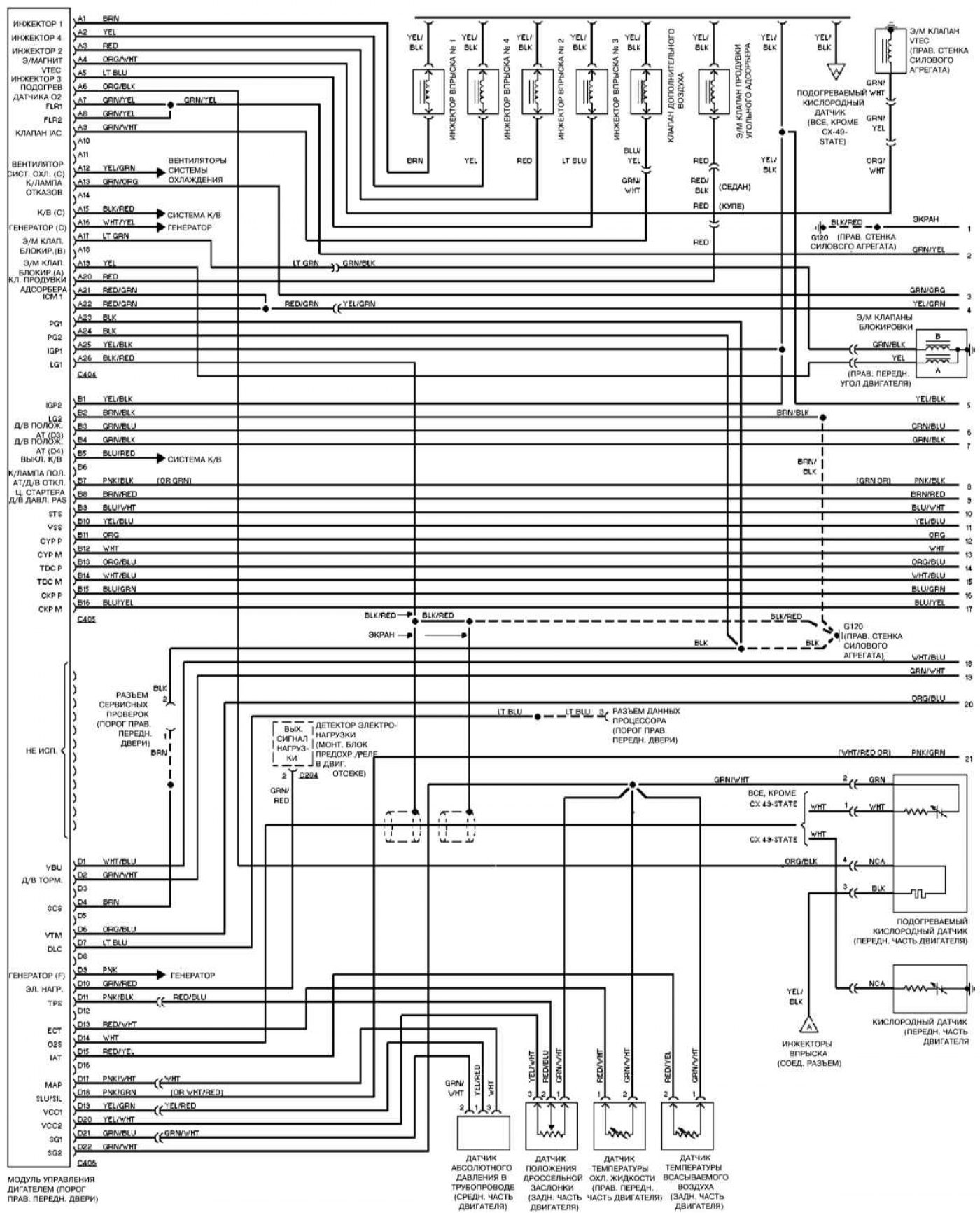

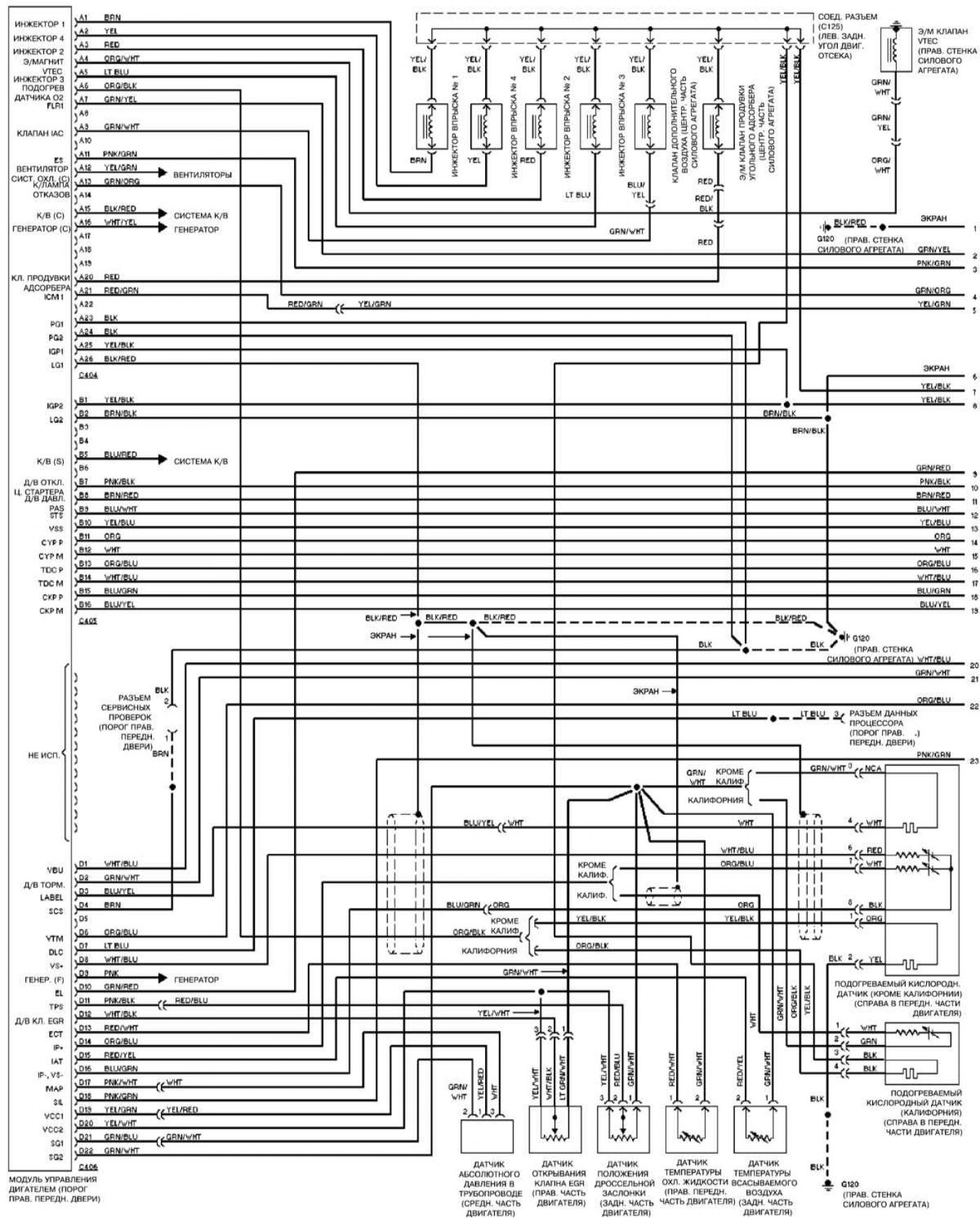

1.5 л VX, 1994 (1)
Открыть большую картинку в новой вкладке »

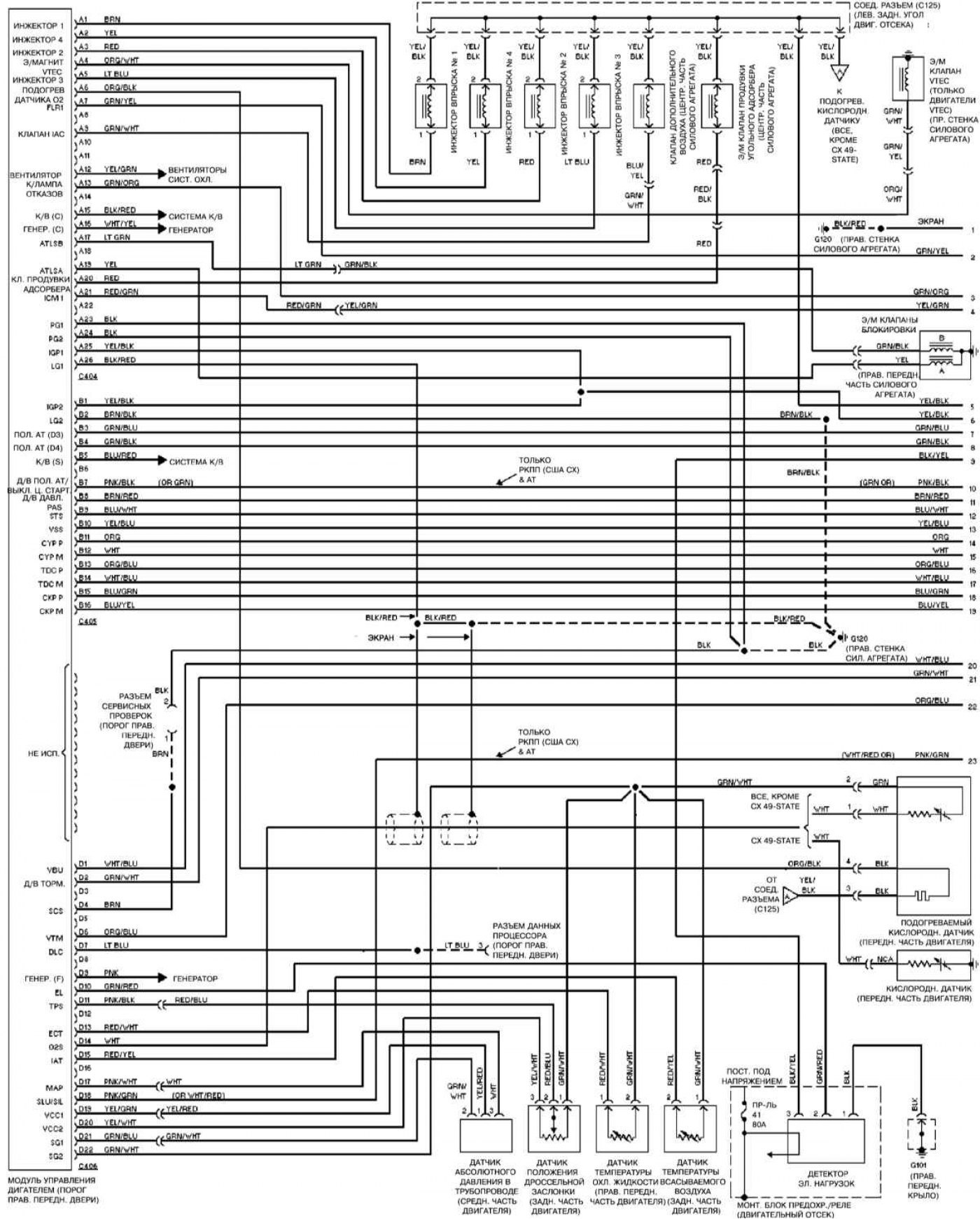

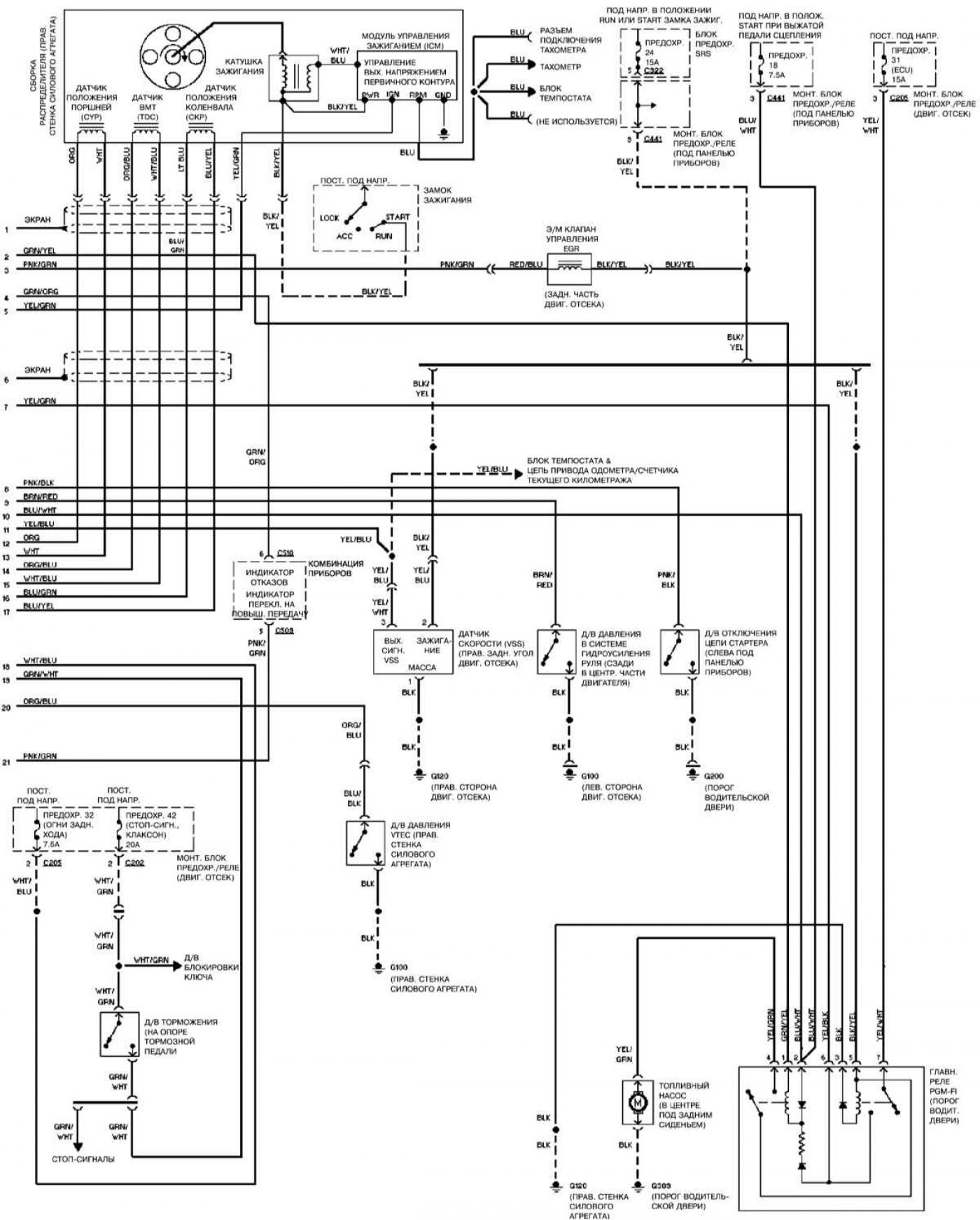

1.5 л VX, 1994 (2)
Открыть большую картинку в новой вкладке »

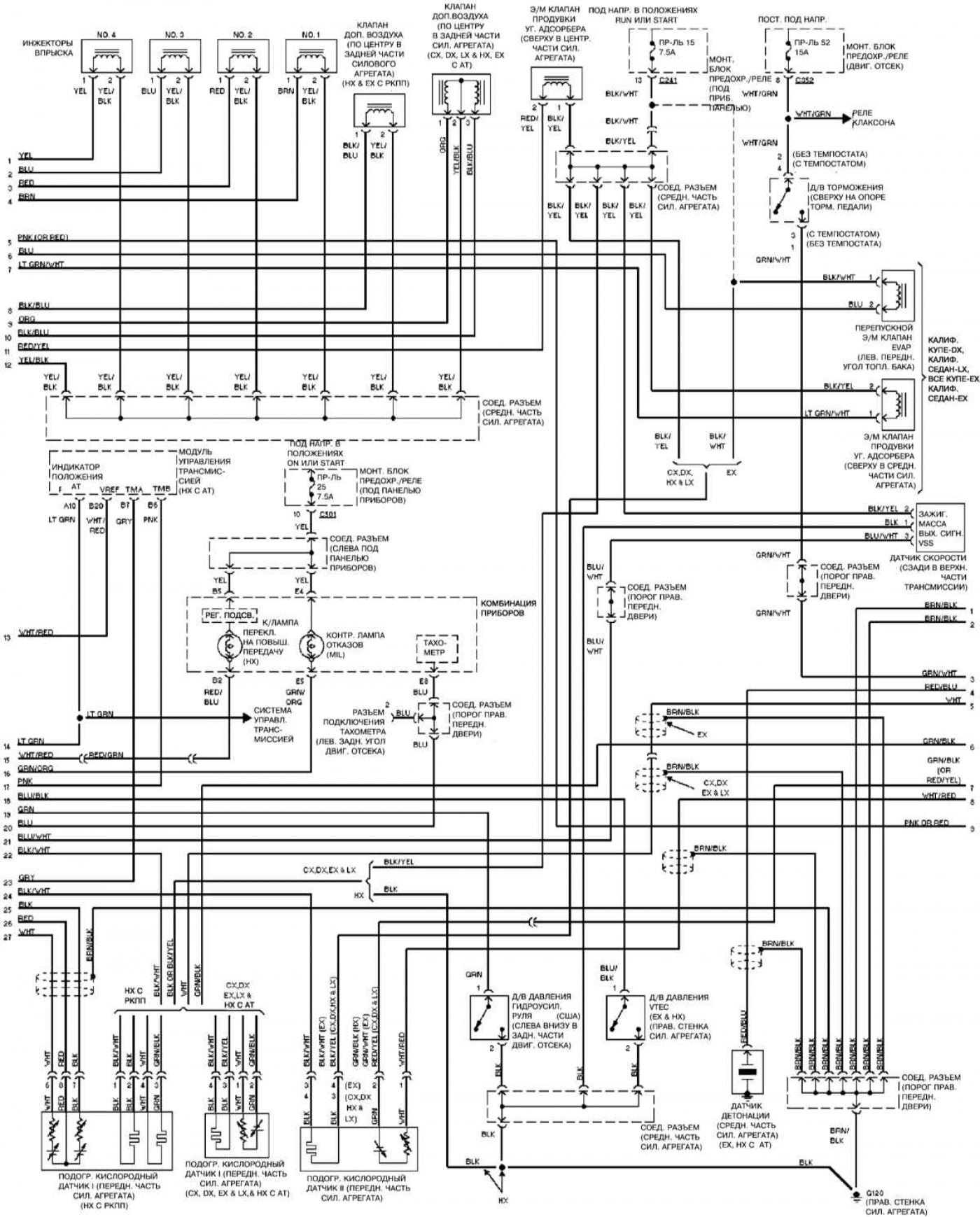

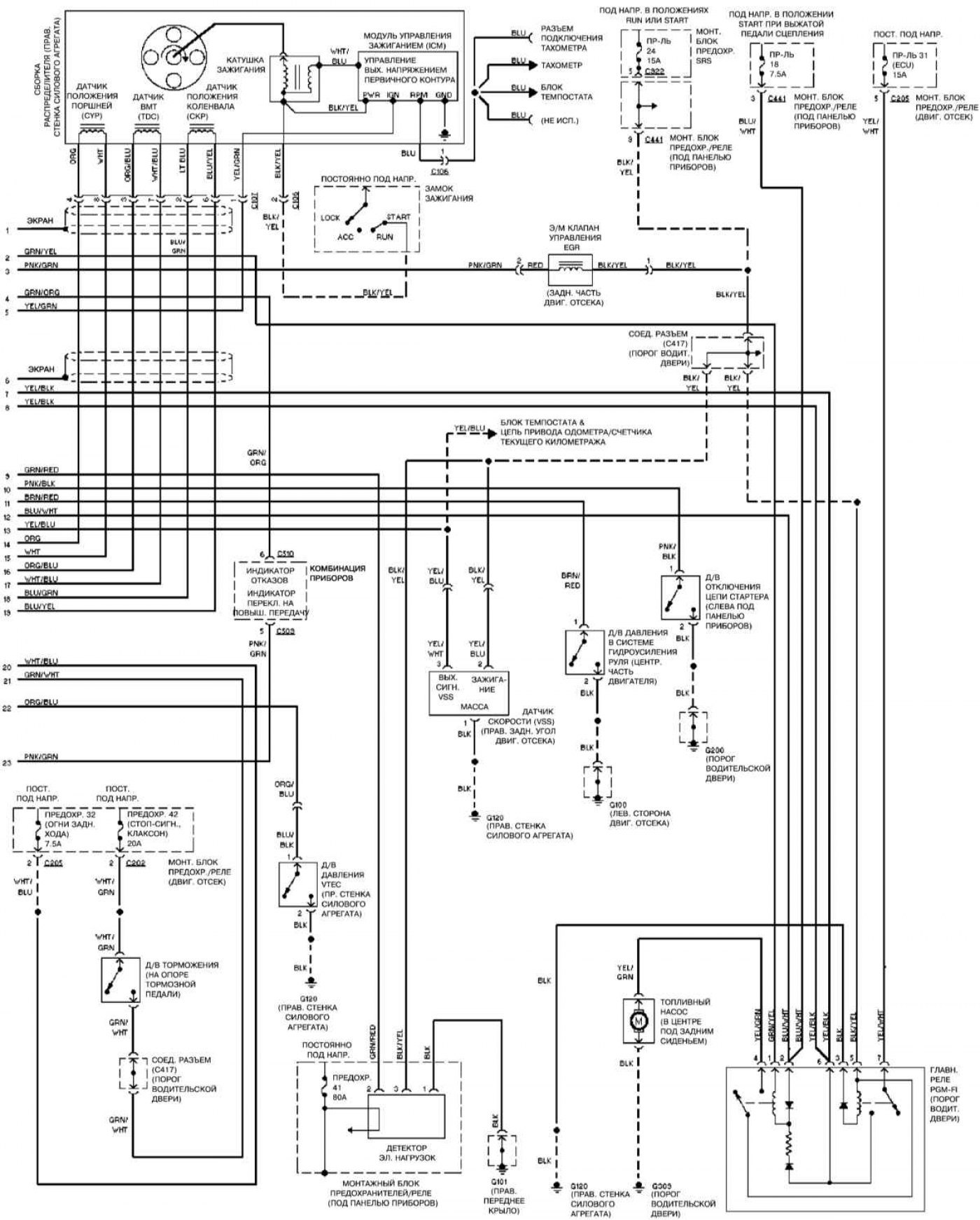

1.5 л VTEC, 1995 (1)
Открыть большую картинку в новой вкладке »

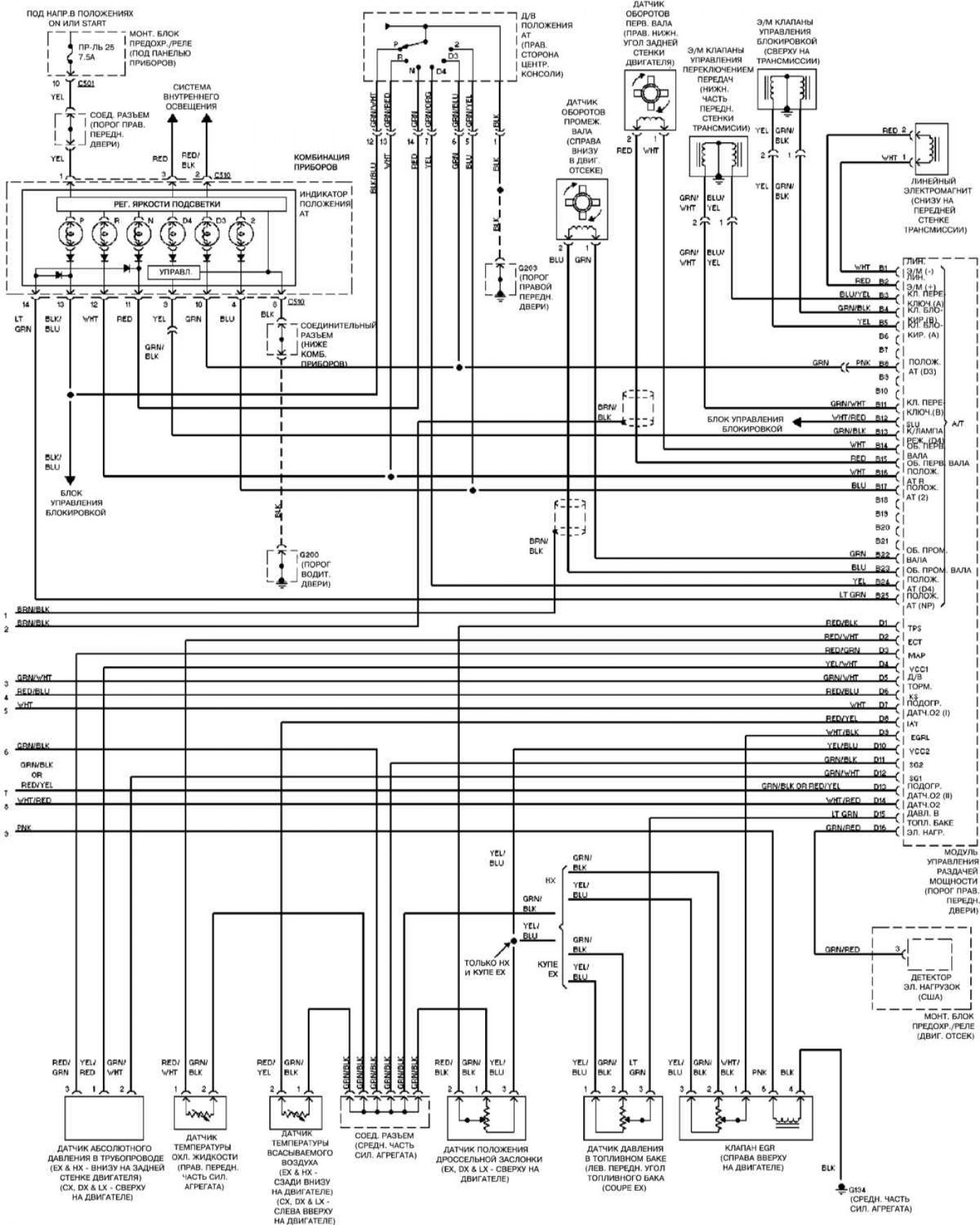

1.5 л VTEC, 1995 (2)
Открыть большую картинку в новой вкладке »
(Смотрите источник на портале: Autoinstruction.ru)

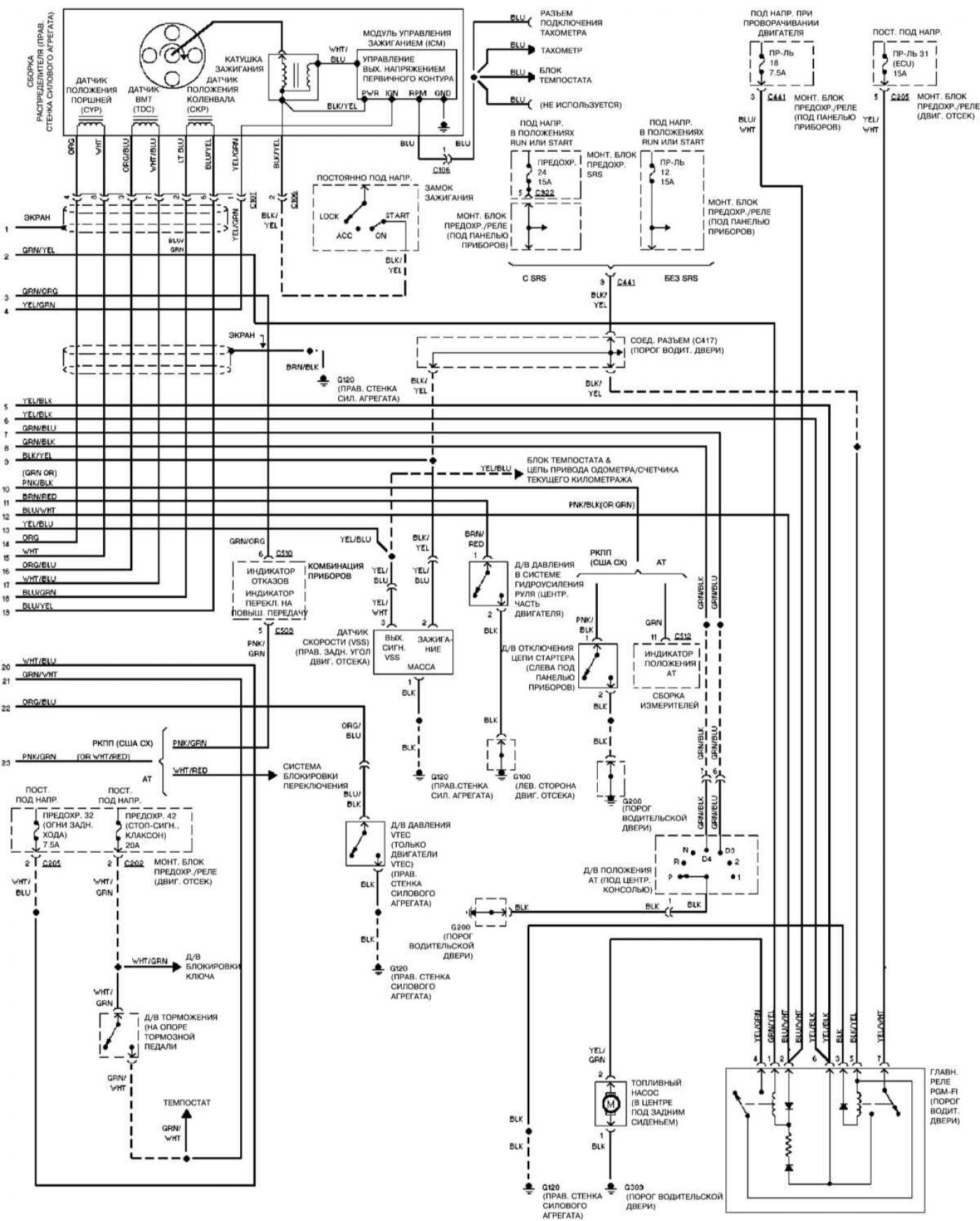

1.6 л VTEC и 1.5, 1995 (1)
Открыть большую картинку в новой вкладке »

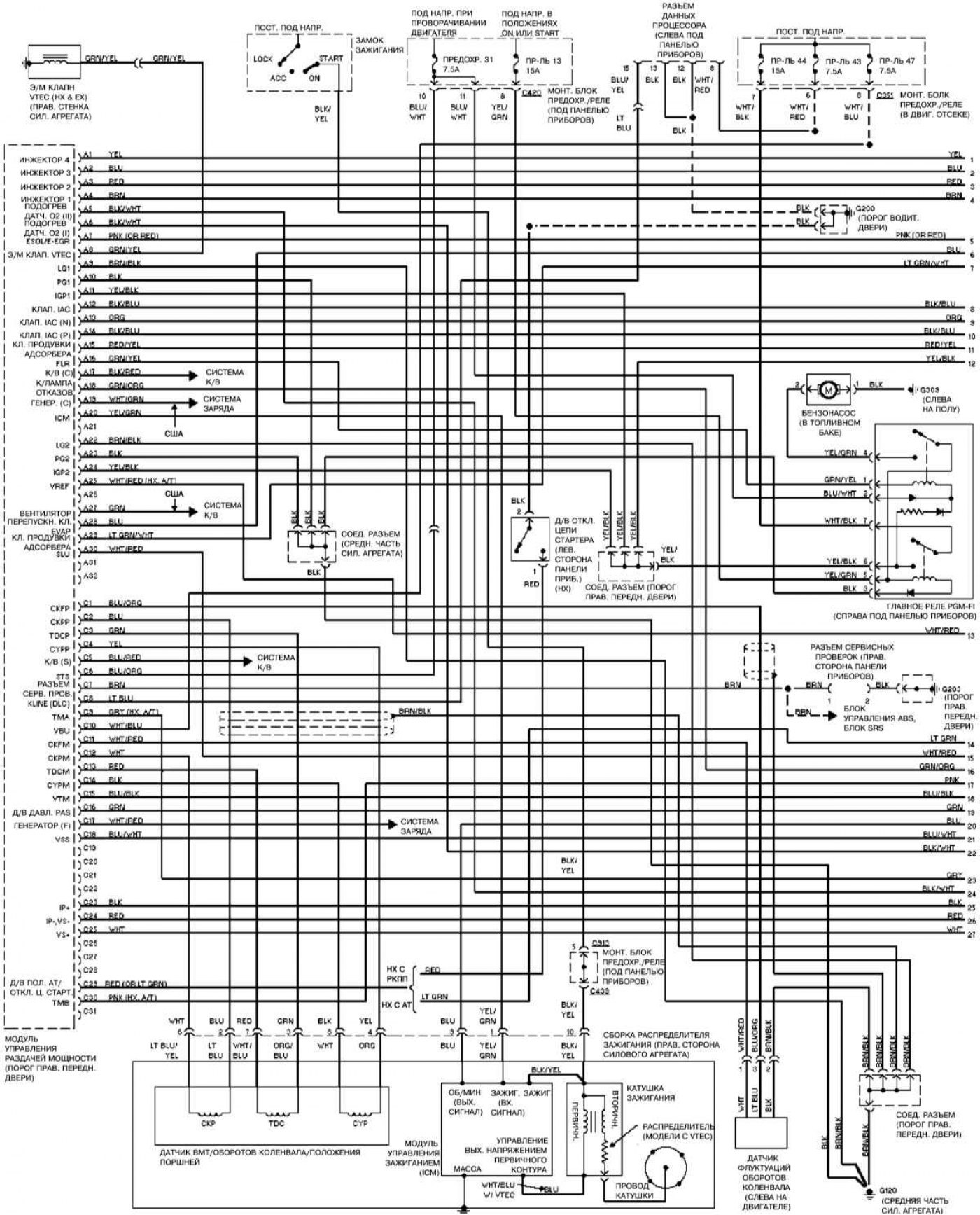

1.6 л VTEC и 1.5, 1995 (2)
Открыть большую картинку в новой вкладке »
1.6 л, 1996 (1)
Открыть большую картинку в новой вкладке »
1.6 л, 1996 (2)
Открыть большую картинку в новой вкладке »
1.6 л, 1996 (3)
Открыть большую картинку в новой вкладке »
1.6 л, с 1997 (1)
Открыть большую картинку в новой вкладке »
1.6 л, с 1997 (2)
Открыть большую картинку в новой вкладке »
1.6 л, с 1997 (2)
Открыть большую картинку в новой вкладке »
Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →
