Соединения массы (Honda Civic VI)

0

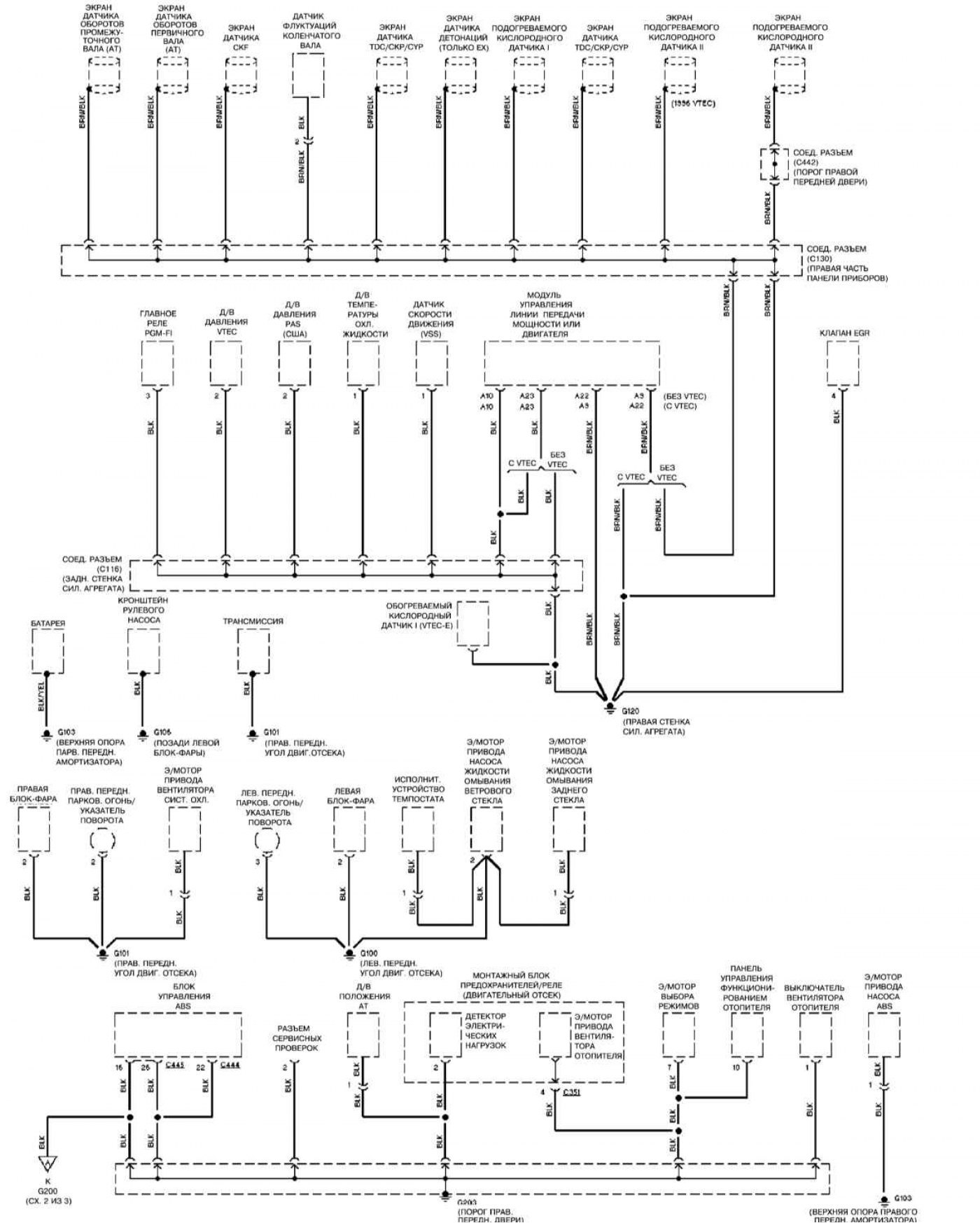

Соединения массы

1994, 1995 (1)


Открыть большую картинку в новой вкладке »

---

1994 (2)


Открыть большую картинку в новой вкладке »

---

1995 (2)


Открыть большую картинку в новой вкладке »

---

1994, 1995 (3)


Открыть большую картинку в новой вкладке »

---

1994, 1995 (4)




Открыть большую картинку в новой вкладке »

---

---

1996 – 1998 (1)


Открыть большую картинку в новой вкладке »

---

1996 – 1998 (2)


Открыть большую картинку в новой вкладке »

---

1996 – 1998 (3)


Открыть большую картинку в новой вкладке »

---

Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →
