Снятие
1. Отсоедините отрицательный кабель от аккумулятора.
2. Поднимите автомобиль и поставьте его на подставки.
3. Слейте масло из коробки (см. Главу 1).
4. Снимите систему тяг с коробки.

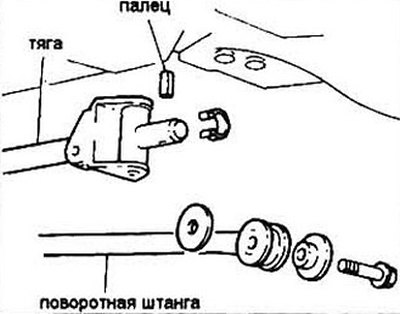

Рис. 5.4а Система тяг коробки передач

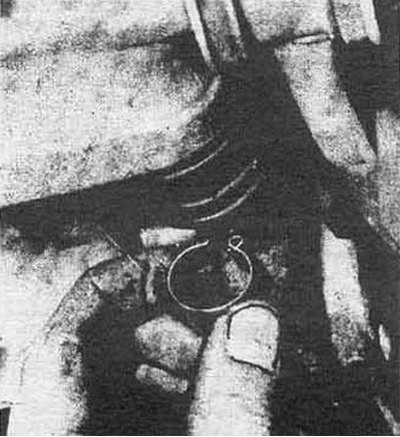

Рис. 5.4б Для отсоединения тяги снимите фиксатор... |

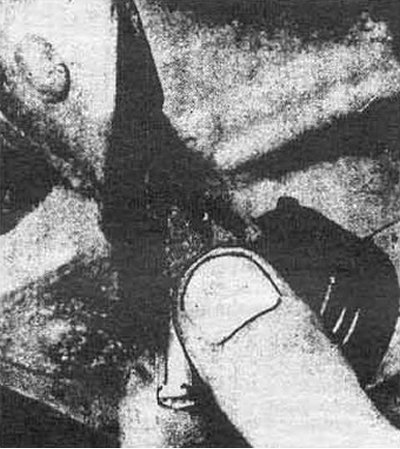

Рис. 5.4в ... вытяните палец и отделите тягу от вала смены передач |
5. Отсоедините тяги сцепления (см. Главу 8).
6. Отсоедините тросик спидометра и электрические разъемы от коробки.
7. Отсоедините систему выпуска отработавших газов.
8. Снимите стартер (см. Главу 5).
9. Поддержите двигатель за рым-болт или подведите под него домкрат. Домкрат устанавливайте под масляный поддон, не забудьте проложить брусок дерева между поддоном и домкратом. Двигатель должен иметь дополнительную временную опору все время, пока снята коробка передач.
10. Снимите все компоненты шасси или подвески, которые будут мешать снять коробку (см. Главу 10).
11. Отсоедините приводные валы от коробки (см. Главу 8).
12. Поддерживая коробку домкратом, отверните болты крепления коробки к двигателю.
13. Снимите опоры коробки.

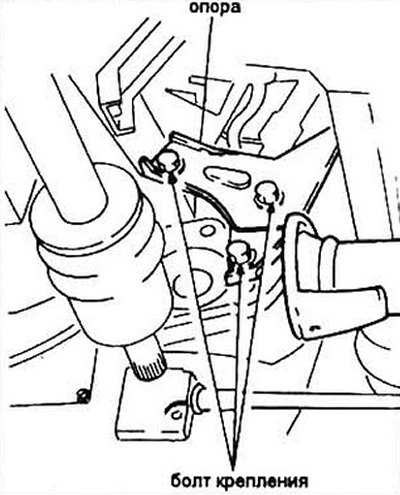

Рис. 5.13а Задняя опора коробки (типичная)

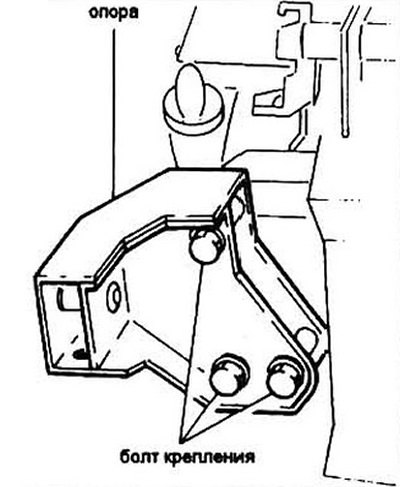

Рис. 5.136 Правая опора коробки (типичная) |

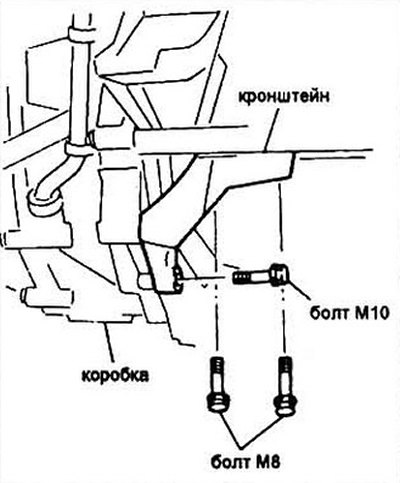

Рис. 5.13в Крепление коробки к двигателю |
14. Сделайте контрольный осмотр, отсоедините неснятые провода, шланги и т.п. Осторожно вытяните коробку.
15. Как только первичный вал полностью освободиться, опустите коробку и выньте ее из-под автомобиля.
16. При снятой коробке осмотрите сцепление (см. Главу 8), если вы не хотите в ближайшем будущем повторить операцию по съему коробки.
Установка
17. Установите сцепление (см. Главу 8).
18. Поднимите коробку, осторожно введите первичный вал в шлицы сцепления и установите коробку. Не прилагайте значительных усилий: вал не вошел в шлицы, поворачивайте до совпадения шлицев вала и сцепления.
19. Вставьте болты крепления затяните их.
20. Установите опоры коробки и затяните все болты.
21. Установить все компоненты шасси и подвески ранее демонтированные.
22. Уберите дополнительные опоры двигателя.
23. Установите стартер (см. Главу 5), систему выпуска (см. Главу 4) и приводные валы (см. Главу 8).
24. Присоедините все провода, шланги, тяги и трос спидометра. Залейте масло в коробку (см. Главу 1).
25. Проведите контрольный заезд.
