Детали барабанного тормоза: 1. Пружина регулятора колодок; 2. Нижняя пружина; 3. Рычаг регулятора; 4. Упор В; 5. Верхняя пружина; 6. Рычаг ручного привода колодок; 7. Винт распорки А; 8. Разрезная шайба; 9. Пружинная скоба; 10. Колодка; 11. Пружина стояночного тормоза; 12. Цилиндр тормоза; 13. Щит тормоза; 14. Штифт; 15. Регулятор
1. Поднимите заднюю часть автомобиля и снимите колесо.

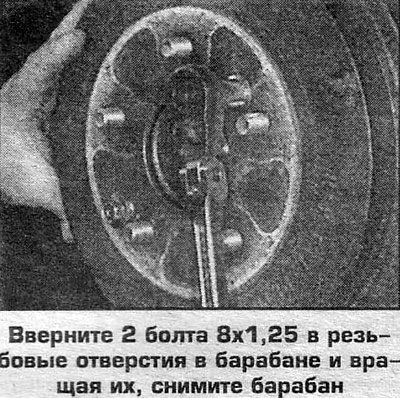

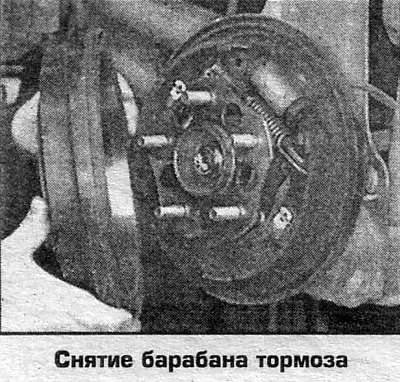

2. Вверните 2 болта 8x1,25 в резьбовые отверстия в барабане и вращая их, снимите барабан.
3. Установка выполняется в обратном порядке.
Проверка
Проверьте наличие на барабане трещин, буртика из-за износа и овальность. Незначительные повреждения удаляются проточкой. При обнаружении значительных повреждений барабан замените. Проверьте свободу вращения ступицы.
На барабане оштампован предельно допустимый внутренний диаметр.
Если после проточки диаметр оказывается меньше предельно допустимого, то барабан замените. Диаметр нового барабана:
Информация размещена на интернет-сайте (autoinstruction.ru)
- 219,9-220,0 мм, предельный 221 мм (CR-V)
- 253,9-254,0 мм, предельный 255 мм (Odyssey V6)
 |
 |
