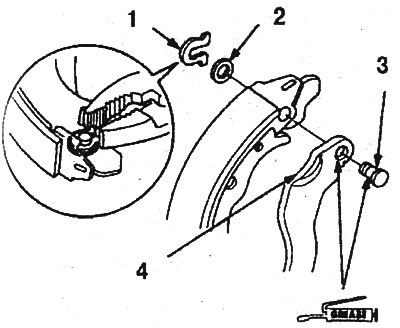

Детали стояночного тормоза: 1. Разрезная шайба; 2. Пружинная шайба; 3. Ось; 4. Рычаг |

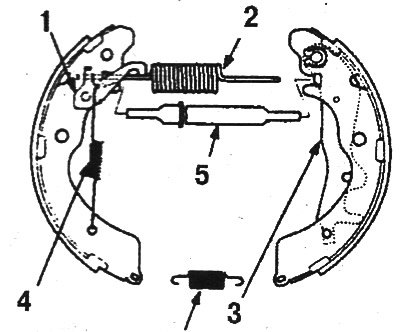

Детали барабанного тормоза (регулятор вставляется внутрь верхней пружины): 1. Рычаг регулятора; 2. Верхняя пружина; 3. Рычаг привода колодки; 4. Пружина регулятора |
Проверка
При обнаружении трещин, загрязнения или уменьшения толщины ниже нормы колодки барабанных тормозов меняются в комплекте на ось. , Толщина новых колодок:
- 3,9-4,5 мм (CR-V)
- 4,5 мм (Odyssey V6)
Предельная толщина 2,0 мм (CR-V и Odyssey V6).
Снятие
1. Поднимите заднюю часть автомобиля и снимите барабан.

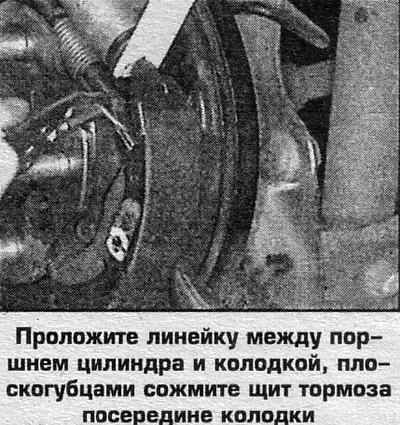

2. Между поршнем цилиндра и колодкой проложите линейку, плоскогубцами сожмите щит тормоза посередине колодки.
3. Тонкими круглогубцами сожмите конец пружины и отсоедините от колодки.
4. Снимите нижнюю пружину.

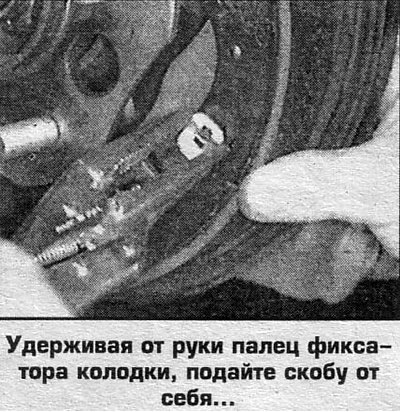

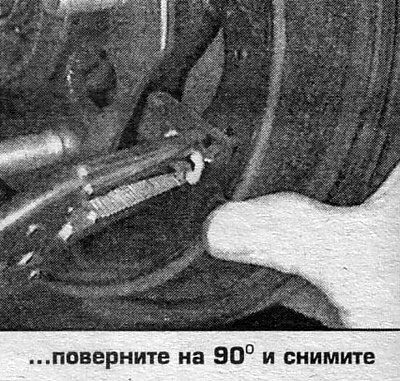

5. Удерживая от руки палец фиксатора колодки, подайте скобу от себя, поверните на 90° и снимите с пальца.

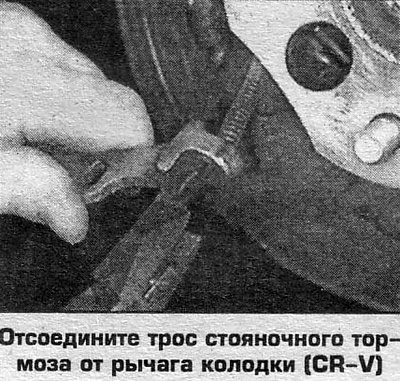

6. Снимите переднюю колодку, регулятор и остальные детали. Отсоедините трос стояночного тормоза от рычага колодки.

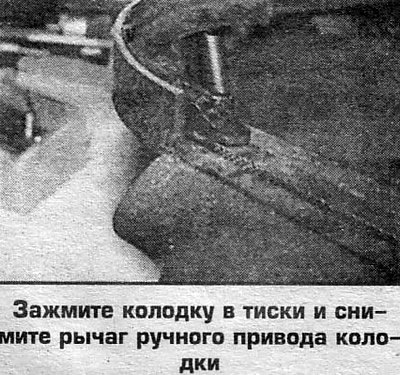

7. Зажмите колодку в тиски, выбейте разрезную шайбу и снимите рычаг ручного привода колодки (фото).
8. Поверьте состояние колесного цилиндра.
Установка

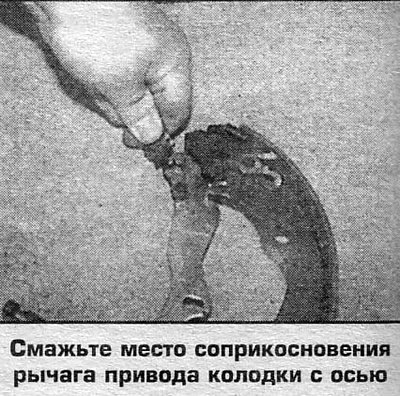

9. Очистите рычаг, смажьте место соприкосновения с осью и переставьте на новую колодку.
Для фиксации рычага на колодке зажмите концы разрезной шайбы.
10. Смажьте тугоплавкой смазкой следующие детали:
- резьбы регулятора тормозов и трущуюся часть упора,
- все выступающие трущиеся части стальной основы колодки и щита тормоза,
- прорези в поршне колесного цилиндра и в нижней опорной пластине колодки.
11. Оденьте трос стояночного тормоза на рычаг и установите колодку на щит, заменив палец и пружинную скобу фиксатора.
12. Между поршнем цилиндра и колодкой проложите линейку, плоскогубцами сожмите щит тормоза посередине колодки.
13. Установите регулятор с пружинами на переднюю колодку, заведя переднюю колодку на щит тормоза, зацепите нижнюю пружину за заднюю колодку. Закрепите переднюю колодку пружинной скобой (палец и пружинную скобу замените).
14. Оденьте второй конец верхней пружины на колодку. Уберите из под колодки проложенную линейку.
15. Установите барабан и закрепите гайками для колеса.
16. Вращая барабан, разведите колодки, вращая зубчатое колесо регулятора отверткой до появления легкого шума. При необходимости снимите барабан и разведите колодки, вращая колесо регулятора от руки.
17. Установите колеса и опустите автомобиль.
18. Нажмите несколько раз на педаль тормоза для взведения регулятора. Двигаясь на малой скорости в обоих направлениях, нажимайте периодически на педаль тормоза (в течение примерно 5 мин).
19. Проверьте регулировку ручного тормоза и уровень жидкости в бачке.
 |
 |
 |
 |
 |
 |

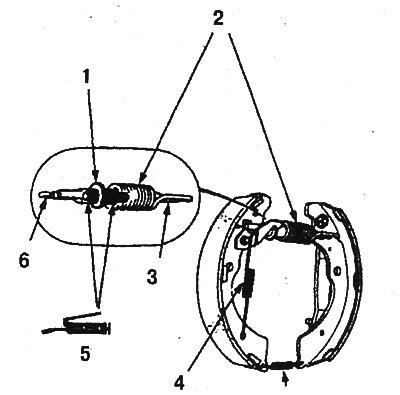

Смажьте резиновой смазкой детали тормоза в указанных местах: 1. Винт регулятора; 2. Верхняя пружина; 3, 6. Ось; 4. Пружина регулятора; 5. Смазать резиновой смазкой поверхности скольжения |

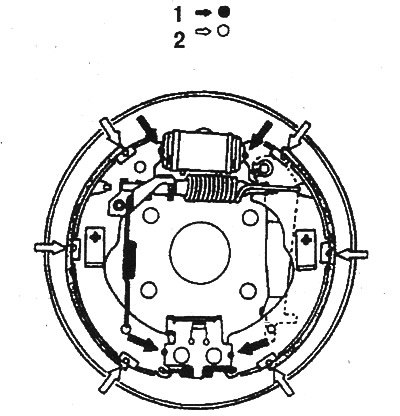

Смажьте тугоплавкой смазкой следующие детали тормоза в указанных местах: 1. Торцы колодок, соприкасающиеся с поршнем цилиндра; 2. Торцы колодок [со стороны щита тормоза и барабана) |
