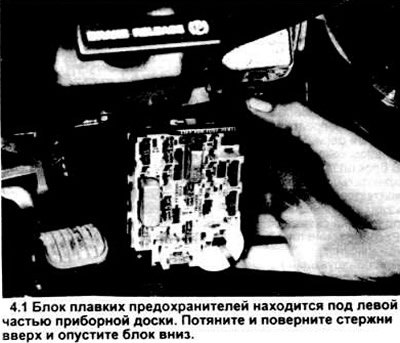

В блок плавких предохранителей вмонтированы миниатюрные элементы, их контактность и удобное расположение плоских контактов позволяет просто устанавливать и снимать их. Над каждым предохранителем на лицевой стороне крышки панели приведена схема соответствующей ему электрической цепи. Расположение плавких предохранителей показано на рисунке (см. рисунок).

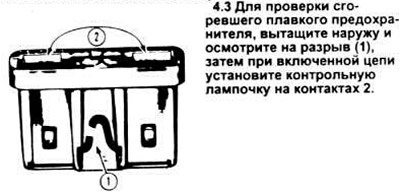

При обнаружении неисправностей электрооборудования в первую очередь проверяйте предохранители. Визуально проверьте предохранитель на явные повреждения (см. рисунок).
Предохранитель вставляют и вынимают строго прямо не поворачивая.
Сгоревшие предохранители заменяйте новыми такого же типа и рассчитанными на эту же силу тока.
В корпус каждого предохранителя вплавлено предельное значение его уровня в амперах.
[Источник статьи доступен на портале: autoinstruction]

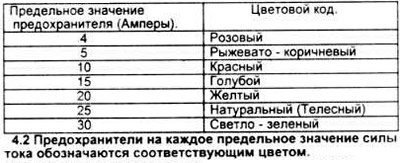

Предохранители разного уровня имеют различный цвет. На соответствующем цветовым коде (см. рисунок) указаны предельные значения в амперах для предохранителей и соответствующие цвета.

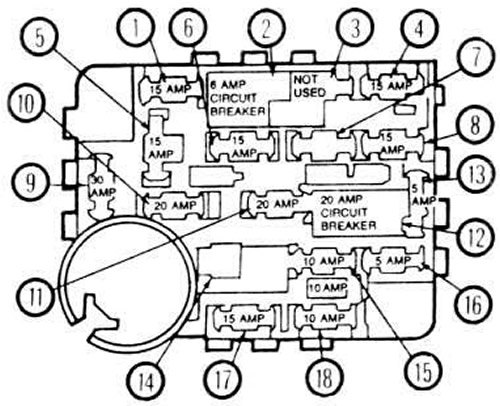

4.4. Стандартный блок плавких предохранителей. Предохранители: 1. Стоп - сигнала / сигнала поворота / аварийной сигнализации 2. Омывателя стеклоочистителя. 3. Не используется. 4. Переднего освещения, стояночного фонаря, звукового сигнала. 5. Электронного блока, выключателя обогрева заднего стекла, заднего освещения. 6. Омывателя и стеклоочистителя заднего стекла (универсал), электрических стеклоподъемников радио и фары подсветки. 7. Не используется. 8. Часов, магнитофона, внутреннего освещения, электропривода зеркала. 9. Двигателя обогревателя / воздушного кондиционера. 10. Дальнего света. 11. Радио / кассетного магнитофона. 12. Зажигания, реле звукового сигнала и самого звукового сигнала. 13. Подсветки приборной доски. 14. Не используется. 15. Стоп - сигнала, лампы подсветки номерного знака и кузова. 16. Запоминающего устройства блока приборов. 17. Блока электронных приборов, муфты компрессора. 18. Предупредительных световых сигналов / зуммера ремней безопасности.
Осторожно: перед заменой предохранителя обязательно выключите все электрические приборы и зажигание. Не заменяйте предохранитель проводниками или фольгой. Можно испортить электросистему. Если только что установленный предохранитель немедленно сгорает, это происходит из-за короткого замыкания в цепи.
