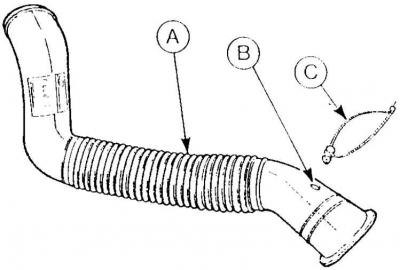

Воздухопровод нового типа двигателя ОНС, оснащенного впрыском топлива
А – эластичная трубка, В – отверстие крепления, С – хомут крепления
Кривошипно-шатунный механизм
Поршни
С февраля 1987 года (код 7В02) в двигателях ОНС 1,6 дм3 и с сентября 1986 года (код 6J15) в двигателях ОНС 2,0 дм3 уменьшено смещение оси поршневого пальца относительно оси поршня с 0,8 мм до 0,6 мм. Новые поршни не могут устанавливаться со старыми шатунами и наоборот.
Топливная система
С мая 1987 кода (код даты изготовления "HL") изменены некоторые регулировочные данные двухкамерных карбюраторов Weber, предназначенных для двигателей ОНС 2,0 дм3 – отклонение воздушной заслонки при начале работы вакуумного регулятора во всех карбюраторах Weber 85 HF составляет 8 мм.
[Смотрите полную версию на сайте: Autoinstruction]
С января 1988 года (код даты изготовления "JB") в двигателях с впрыском бензина устанавливается воздухопровод нового типа.
С мая 1988 года автомобили с двигателем ОНС 1,8 дм3 оснащаются новым карбюратором Pierburg с обозначением 85 HF 9510 КС. Его отличительным признаком является желтая точка на клапане обогащающего устройства.
Регулировочные данные карбюратора 85 HF 9510 КС
| Диаметр диффузора: | |
| – 1-й камеры | 23 мм |
| – 2-й камеры | 26 мм |
| Главный топливный жиклер: | |
| – 1- й камеры | 102,5 |
| – 2-й камеры | 102,5 |
| Топливный жиклер холостого хода | 45 |
| Воздушный жиклер холостого хода | 120 |
| Число оборотов холостого хода | 875 ± 25 об/мин. |
| Содержание CO | 1,25 % |
| Отклонение воздушной заслонки | 4 мм |
| Ход демпфера дроссельной заслонки смеси (dashpot) | 1,6 – 2,4 мм |
С июля 1988 года (код даты изготовления "JG") в двигателях ОНС 1,6 дм3 используется новый карбюратор типа 84 HF 9510 DB с электромагнитным клапаном, перекрывающим подачу топлива после выключения зажигания для предотвращения самовоспламенения.
Регулировочные данные карбюратора 84 HF 9510 DB
Число оборотов холостого хода: 875 ± 20 об/мин.
Содержание СО: 1%.
Остальные регулировочные данные такие же, как и в двухкамерном карбюраторе Weber 84 HF 9510 CA.
Остальная информация, касающаяся технической характеристики, регулировки и ремонта двигателей ОНС, находится в подразделе 4.1 и подразделе 3.1.3.1.
