Расположение винтов крепления панели приборов и отдельных узлов панели
1 – левая панель вентиляции, 2 – декоративная накладка комбинации приборов, 3 – комбинация приборов, 4 – центральная панель вентиляции, 5 – правая панель вентиляции, 6 – панель приборов, 7 – нижняя панель панели приборов, 8 – ручка открытия капота
Автомобили, изготовленные до 04.1992 года
1. Снять провод массы с аккумулятора.
Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.
2. Вывинтить четыре винта крепления декоративной накладки комбинации приборов и снять ее.
3. Вывинтить четыре винта крепления комбинации приборов и немного подать вперед комбинацию приборов от передней панели.
4. С задней стороны снять разъем многоконтактного соединения.
Внимание! Разъем красного цвета графического дисплея имеет стопор, который необходимо предварительно отжать.
5. Отсоединить трос привода спидометра, для чего сдвинуть вправо большое стопорное кольцо фиксации троса спидометра к комбинации приборов.

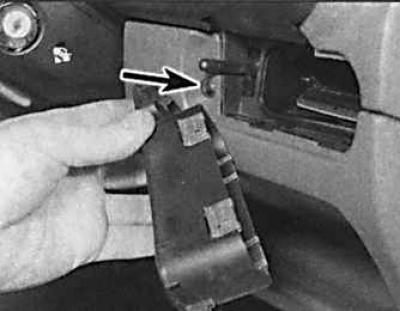

6. Извлечь комбинацию приборов из панели приборов (стрелкой указан винт крепления верхней части панели приборов, доступ к которому возможен после снятия панели отопителя).
7. Снять панель отопителя.

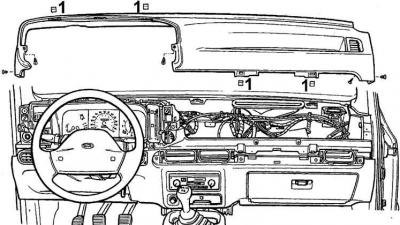

8. Снять верхнюю часть панели приборов, которая крепится пятью винтами и четырьмя зажимами (1).
9. Сильным рывком освободить верхнюю часть панели приборов из фиксаторов, расположенных непосредственно за ветровым стеклом.
10. Снять коврик мягкой обивки с обеих сторон под панелью приборов, которые закреплены зажимами.
11. Снять нижнюю панель обивки с водительской стороны, которая крепится шестью винтами. Доступ к одному из винтов возможен только после снятия решетки вентилятора. Извлечь лампочку дополнительной сигнальной системы модуля сигнализации неисправностей.
12. Отсоединить рычаги и петли вещевого ящика. Извлечь оси петель и снять крышку.
13. Снять блок вспомогательных предохранителей.
14. Снять блок АВS и ЕSC/ ЕЕС. Отвинтить две гайки внутри вещевого ящика.
15. Снять радиоприемник, пепельницу, панель прикуривателя и кожух рычага переключения передач.
16. Снять центральную консоль.
17. Отвинтить шесть винтов крепления нижней панели со стороны пассажира. Снять панель.
18. Установка производится в последовательности, обратной снятию.
Автомобили, изготовленные с 04.1992 года
1. Снять провод массы с аккумулятора.
Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.
2. Вывинтить два винта и стопорные зажимы крепления декоративной накладки комбинации приборов и снять стекло.
3. Вывинтить четыре винта крепления комбинации приборов и немного подать вперед комбинацию приборов от передней панели.
4. С задней стороны снять разъем многоконтактного соединения.
Внимание! Разъем красного цвета графического дисплея имеет стопор, который необходимо предварительно отжать.
5. Отсоединить трос привода спидометра, для чего сдвинуть вправо большое стопорное кольцо фиксации троса спидометра к комбинации приборов.
6. Извлечь комбинацию приборов из панели приборов.
7. Снять центральную консоль.
8. Снять радиоприемник.
9. Снять рулевое колесо, переключатель указателей поворотов на рулевой колонке и переключатель стеклоомывателя.

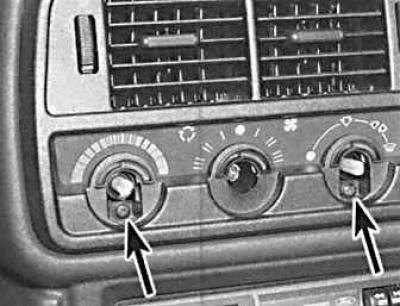

10. Снять три поворотные ручки (указаны стрелками) блока управления отопителем, просто потянув их на себя, для того чтобы получить доступ к двум винтам крепления накладки блока управления отопителем.

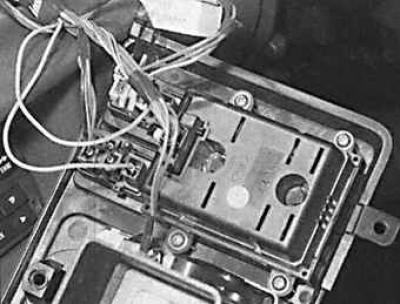

11. Отвинтить 4 винта крепления накладки блока управления, оттянуть немного накладку и отсоединить разъемы. Полностью снять накладку блока управления.

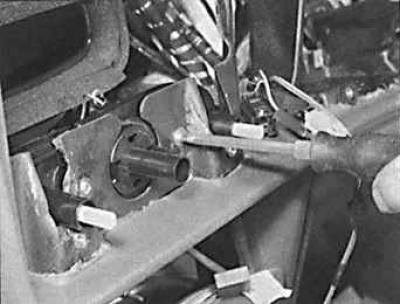

12. Отвинтить два винта крепления накладки блока управления. Извлечь блок управления отопителя и отсоединить многоконтактный разъем.
13. Вдавить держатель внизу ручки управления и снять ручку переключателя света.

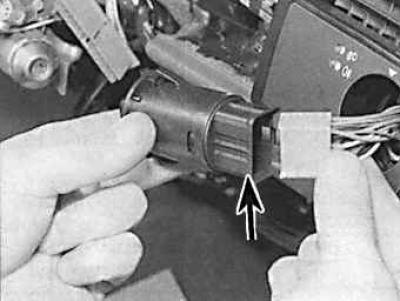

14. Извлечь переключатель света (указан стрелкой) из панели и отсоединить разъем.

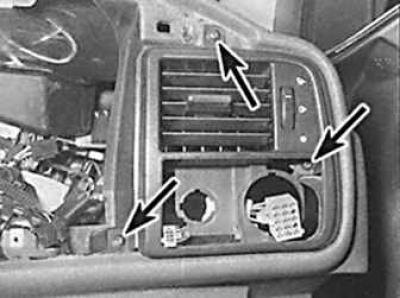

15. Отвинтить три винта (указаны стрелками) и снять с панели приборов правую вентиляционную панель.

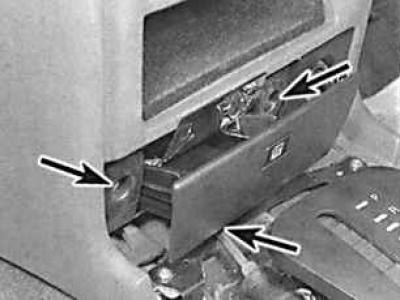

16. Снять пепельницу, отвинтить три винта (указаны стрелками) крепления и извлечь корпус пепельницы, отсоединив лампу подсветки.

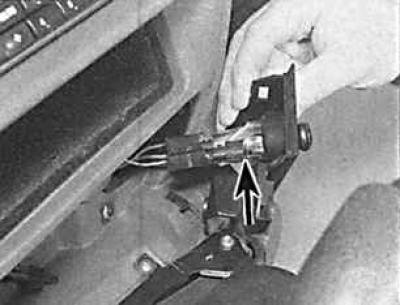

17. Отвинтить винт и, отсоединив разъем, снять прикуриватель (указан стрелкой) с панели приборов.
18. Снять левую и правую нижние панели под панелью приборов.

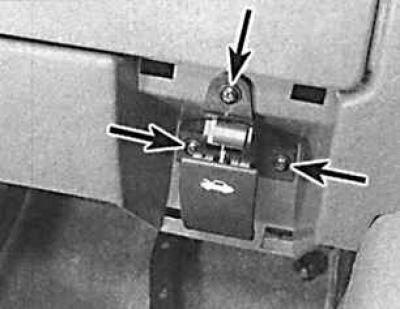

19. Отвинтить три винта (указаны стрелками на рисунке слева) и снять ручку (указана стрелкой на рисунке справа) открытия капота.

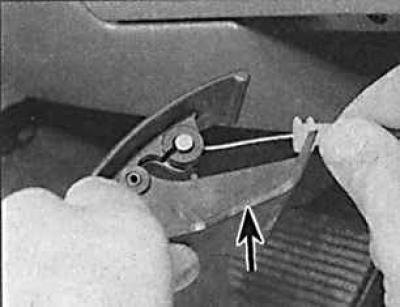

20. Снять зажим крепления троса и отсоединить ручку от троса.

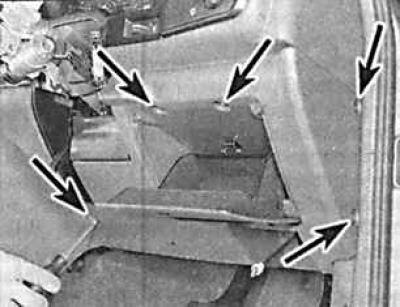

21. Отвинтить пять крепежных винтов (указаны стрелками) правой нижней панели приборов и снять ее.
22. Открыть вещевой ящик.

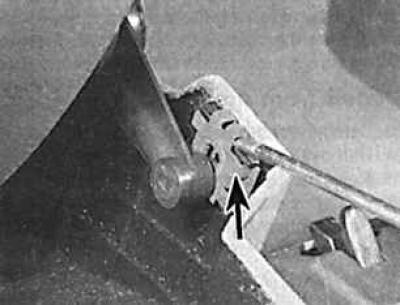

23. Отверткой убрать зажим (указан стрелкой) и отсоединить кронштейн петли.

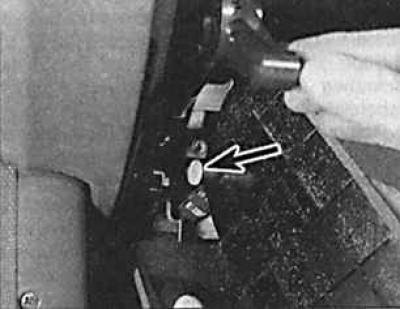

24. Извлечь вещевой ящик из панели приборов отмечая пластиковые втулки (указаны стрелкой) в точках вращения.

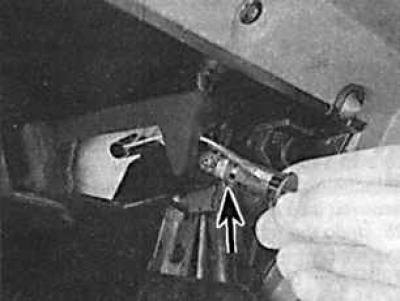

25. Извлечь лампу подсветки (указана стрелкой), отсоединить разъем и снять ее.

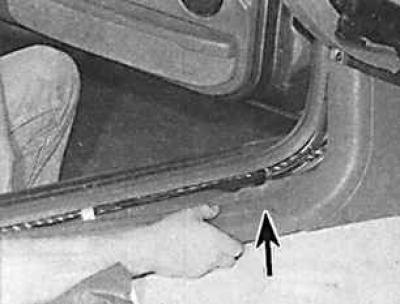

26. Отвинтить три винта, крепящие нижнюю панель (указана стрелкой) со стороны пассажира, и снять ее.

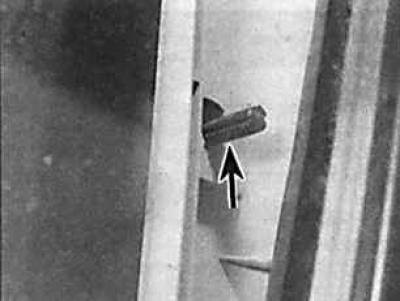

27. Подцепить верхний конец декоративной панели левой стойки до того момента, пока не освободятся зажимы (указаны стрелкой). Поднять панель, чтобы освободить нижнюю зацепку из опоры, и снять панель. Повторить аналогичную операцию для правой панели.

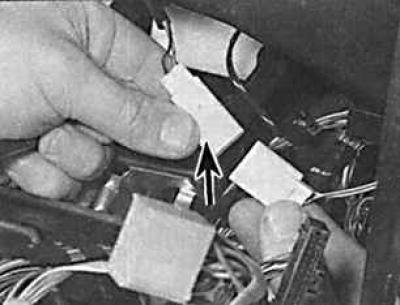

28. Отсоединить разъем (указан стрелкой) светодиода аварийного предупреждения через отверстие для комбинации приборов.

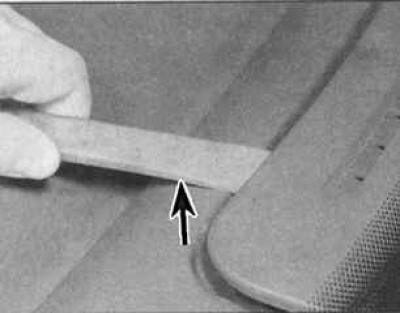

29. Осторожно отжать вентиляционную панель (указана стрелкой) ветрового стекла от верхней части панели приборов, для доступа к верхним винтам крепления панели приборов.
 |
 |

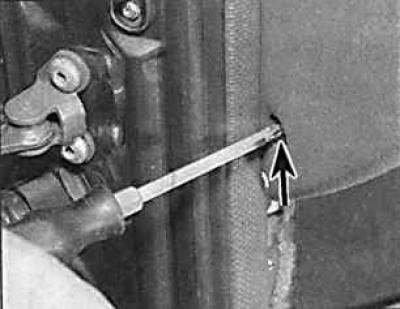

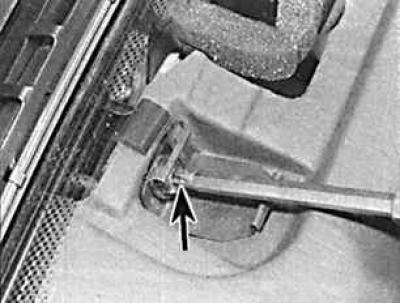

30. Отвинтить винты (указаны стрелками) крепления панели приборов (слева – левый винт крепления панели, справа – верхний винт крепления панели).

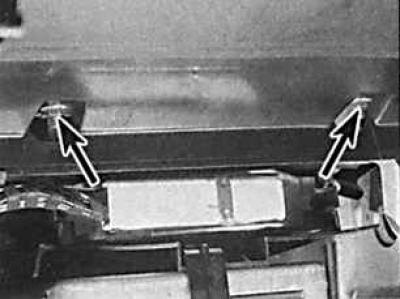

31. Отвинтить гайки (указаны стрелками) крепления панели приборов и частично снять ее.
Источник материала этот сайт Autoinstruction

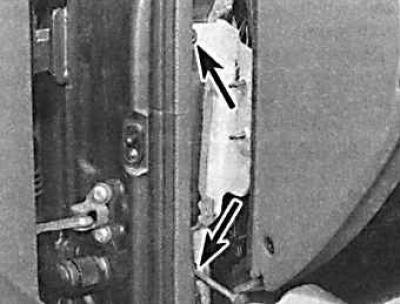

32. Сместить панель приборов для доступа к двум винтам (указаны стрелками) крепления подвески поддержки.

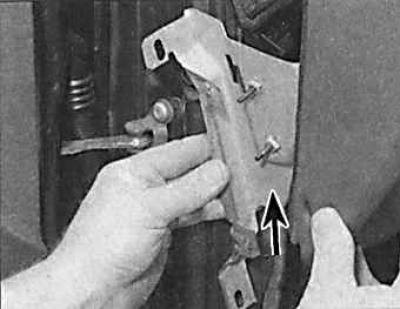

33. Отвинтить два винта поддерживающей скобы (указана стрелкой) с левой стороны панели приборов и снять скобу.
34. Проверить, что все зажимы и винты крепления панели приборов сняты, и снять панель приборов.
35. Установка производится в последовательности, обратной снятию.
