Схема системы зажигания представлена на рисунке 3.31. Распределитель зажигания снабжен центробежным и вакуумным регуляторами угла опережения зажигания. Составные части распределителя показаны на рисунке 3.32.

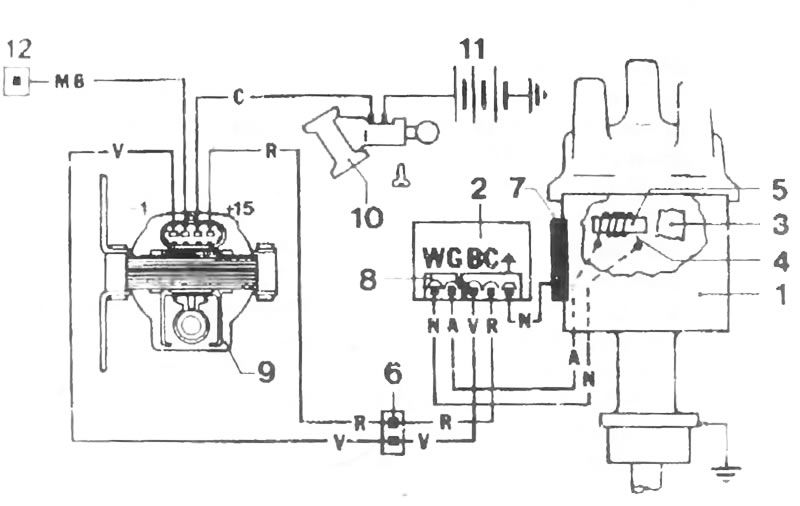

Рис. 3.31. Схема системы зажигания: 1 - распределитель зажигания, 2 - электронным модуль, 3 - кулачок, 4 - обмотка датчика, 5 - электронный датчик, 6 - разъем, 7 - шайба, 8 - контакты, 9 - катушка зажигания, 10 - замок зажигания, 11 - аккумулятор, 12- подсоединение тахометра

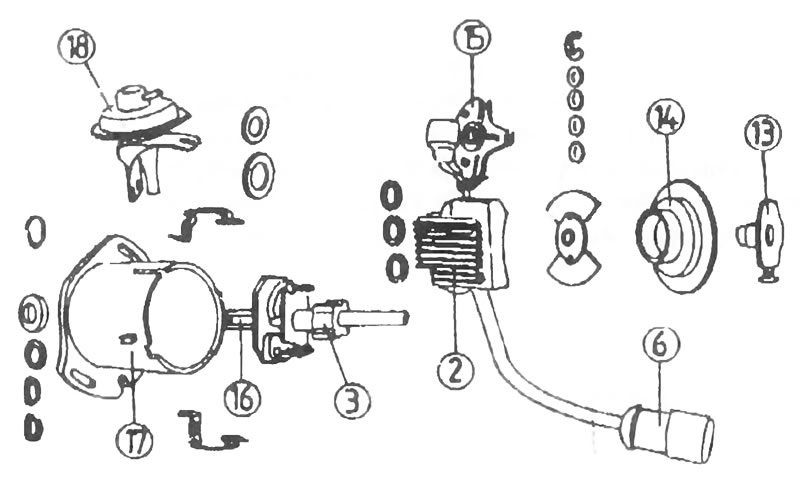

Рис. 3.32. Элементы распределителя зажигания: 2 - электронный модуль, 3 - кулачок, 6 - разъем, 13 - палец распределителя, 14 - противопыльный кожух, 15 - катушка датчика, 16 - вал распредели геля, 17- корпус, 18 - вакуумный корректор
Устанавливая распределитель зажигания, надо выполнить следующие действия:
Установить поводок вала распределителя как показано на рисунке 3.33.

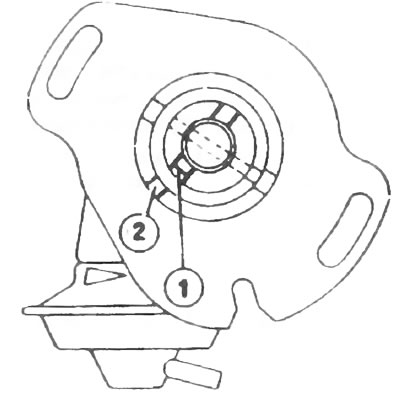

Рис. 3.33. Монтажное положение поводка вала распределителя зажигания: 1 - метка на валу, 2 - метка на корпусе
Устанавливать распределитель после установки поршня первого цилиндра в ВМТ.
