2. Проверьте плоскостность нижней поверхности ГБЦ. В случае отклонения от плоскости более чем на 0,1 мм обработайте поверхность. При обработке плоскости ГБЦ необходимо заменить прокладку ГБЦ более толстой. При этом в случае использования прокладки на 1 размер толще, чем та, что использовалась изначально, разрешается снять до 0,1 мм поверхности, на 2 размера - до 0,2 мм. Если изначально использовалась самая толстая прокладка (с двумя метками), нижняя поверхность ГБЦ обработке не подлежит. При этом высота ГБЦ после обработки должна составлять 105,5±0,05 мм.
3. Проверьте клапаны на предмет механических повреждений и заедания. Проверьте диаметр штоков клапанов. В случае несоответствия норме замените клапан.
4. Проверьте длину клапанных пружин при различной нагрузке. Тщательно очистите гнезда клапанов.
5. Проверьте диаметр подшипников и номинальный подъем кулачков распределительного вала. В случае несоответствия нормативному значению замените распределительный вал.
6. Проверьте диаметр подшипников распределительного вала. В случае несоответствия нормативному значению замените ГБЦ.
7. Проверьте внешний диаметр направляющих втулок клапанов.
(Перейдите к источнику по ссылке www.Autoinstruction.ru)
| Контрольные размеры деталей ГБЦ | |
| Диаметр штока клапана | 5,90-5,94 мм |
| Длина ненагруженной пружины | 37,9 мм |
| Длина пружины под нагрузкой 162-180 Н | 31,0 мм |
| Длина пружины под нагрузкой 361-395 Н | 23,5 мм |
| Диаметр 1-й шейки распределительного вала | 38,500-38,515 мм |
| Диаметр 2-й шейки распределительного вала | 38,000-38,015 мм |
| Диаметр 3-й шейки распределительного вала | 30,000-30,015мм |
| Номинальный подъем кулачков распределительного вала впускных клапанов | 6,4 мм |
| Номинальный подъем кулачков распределительного вала выпускных клапанов | 7,5 мм |
| Диаметр 1-го подшипника распределительного вала | 38,545-38,570 мм |
| Диаметр 2-го подшипника распределительного вала | 38,045-38,070 мм |
| Диаметр 3-го подшипника распределительного вала | 30,045-30,070 мм |
| Внешний диаметр направляющих втулок клапанов | 11,010-11,030 мм |
| Ремонтные размеры направляющих втулок клапанов (1-ый / 2-ой / 3-ий) | + 0,05; + 0,10; + 0,25 мм |
| Внутренний диаметр направляющих втулок клапанов | 6,020-6,038 мм |

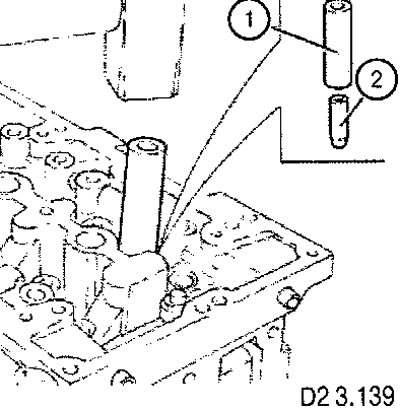

8. Перед установкой направляющих втулок клапанов нагрейте ГБЦ до температуры 80-100’С. При помощи устройства (1) установите направляющие втулки клапанов (2), После установки втулок в ГБЦ при помощи развертки откалибруйте их внутренние отверстия до нормативного значения,

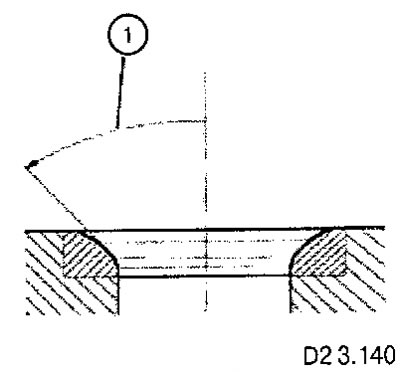

9. Обработайте седла клапанов таким образом, чтобы угол (1) между образующей запирающей поверхности клапана и осью клапана составлял 45±20.
10. Установите ГБЦ в тиски и произведите сборку в последовательности, обратной разборке.
