Снятие
Поднимите переднюю часть автомобиля и закрепите на подставках. Слейте с двигателя моторное масло.
Для улучшения доступа к болтам крепления масляного поддона выверните болты и снимите кронштейн, прикрепленный к задней опоре двигателя (рис. 4.109, 4.110). Также выверните болты и снимите пластину, закрывающую нижнюю часть маховика (рис. 4.111).

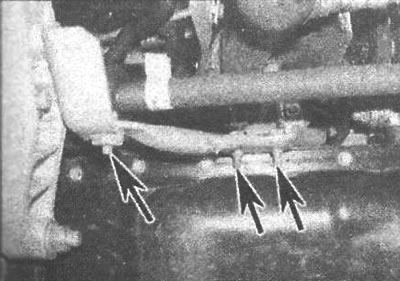

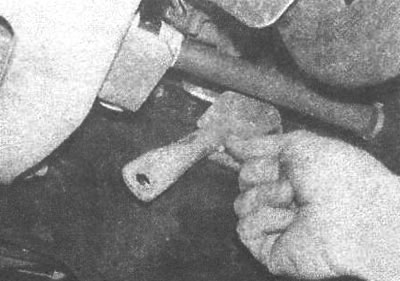

Рис. 4.109. Расположение болтов крепления кронштейна | Рис. 4.110. Снятие кронштейна с задней опоры |

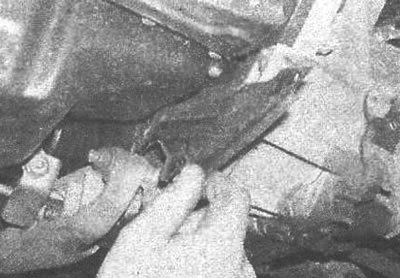

Рис. 4.111. Снятие пластины, закрывающей нижнюю часть маховика
Выверните болты крепления масляного поддона (рис. 4.112). Для выворачивания болтов крепления масляного поддона со стороны коробки передач желательно использовать гибкий удлинитель (рис. 4.113).

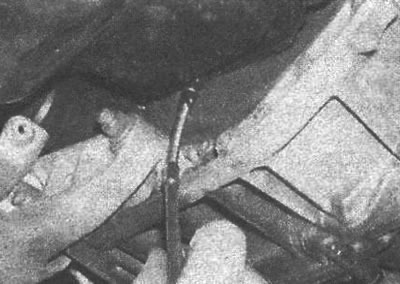

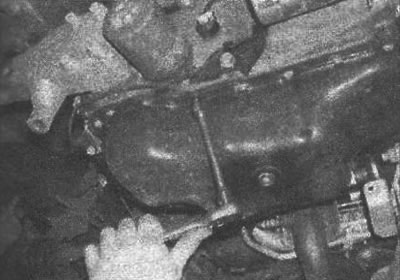

Рис. 4.112. Выворачивание болтов крепления масляного поддона | Рис. 4.113. Использование гибкого удлинителя для выворачивания болтов крепления масляного поддона со стороны коробки передач |
Отклоняя поддон вниз, снимите его с блока цилиндров (рис. 4.114). Если поддон установлен на герметике, разрежьте его острым ножом.

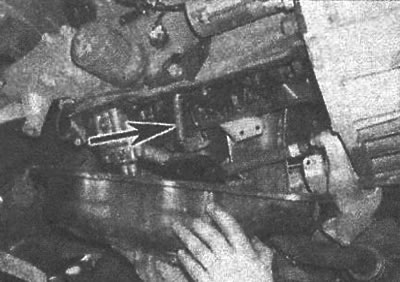

Рис. 4.114. Снятие масляного поддона. Стрелкой показана трубка слива масла
Установка
Очистите от остатков герметика привалочные поверхности блока цилиндров и масляного поддона, затем чистой тканью протрите поддон.
Если снималась трубка слива масла, установите ее на место и закрепите болтом (рис. 4.115).

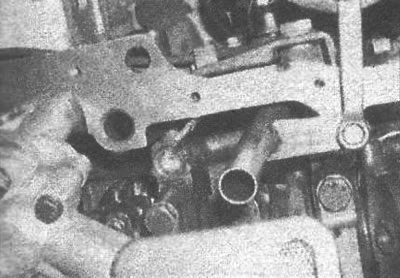

Рис. 4.115. Затягивание болта крепления трубки слива масла
Убедитесь, что привалочные поверхности блока цилиндров и масляного поддона чистые и сухие, затем нанесите на привалочную поверхность масляного поддона слой герметика RTV диаметром 3 мм (рис. 4.116). Слой герметика должен пройти вокруг внутренней части отверстий под болты крепления поддона. Также нанесите слой герметика на места стыков передней и задней крышек с блоком цилиндров (рис. 4.117).

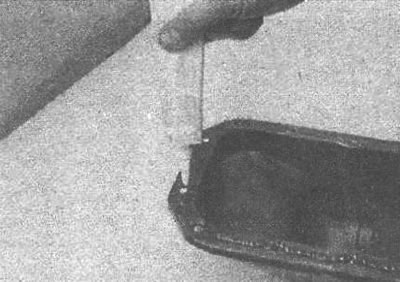

Рис. 4.116. Нанесение герметика RTV на привалочную поверхность масляного поддона | Рис. 4.117. Нанесение герметика RTV на места стыков передней и задней крышек с блоком цилиндров |
Установите масляный поддон и закрепите его болтами и гайками, затянув их равномерно по диагонали требуемыми моментами затяжки.
Перед заливкой моторного масла подождите один час, необходимый для высыхания герметика.
Опустите автомобиль и залейте в двигатель моторное масло.
