Двигатели 1,9 л
Коды двигателей DJY, DHV и WJZ
1. Выверните болт крепления воздухозаборного патрубка к передней балке и переместите патрубок в сторону.
2. На двигателях WJZ ослабьте хомут и отсоедините воздухозаборный патрубок от крышки воздушного фильтра.
3. Откройте зажимы и снимите крышку воздушного фильтра (рис. 1.56, 1.57).

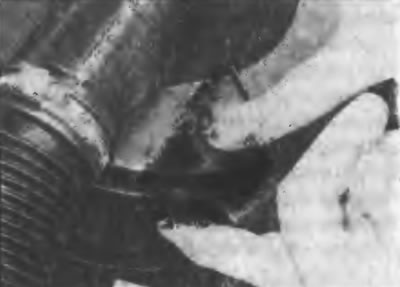

Рис. 1.56. Открытие зажима крепление крышки воздушного фильтра дизельного двигателя 1,9 л (DJY, DHV и WJZ |

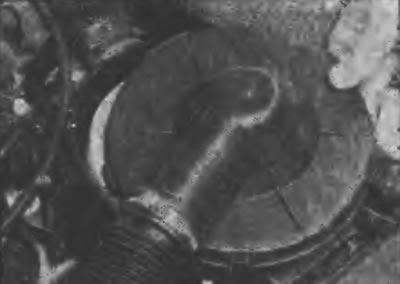

Рис. 1.57. Снятие крышки воздушного фильтра дизельного двигателя 1,9 л (DJY, DHV и WJZ) |
4. Достаньте фильтрующий элемент из корпуса воздушного фильтра (рис. 1.58).

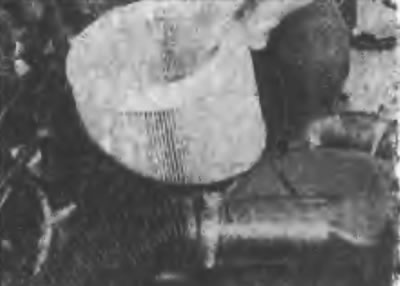

Рис. 1.58. Извлечение фильтрующего элемента из корпуса воздушного фильтра дизельного двигателя 1,9 л (DJY, DHV и WJZ)
5. Протрите внутреннюю часть корпусе воздушного фильтра и установите новый фильтрующий элемент.
6. Установите крышку воздушного фильтра и закрепите ее зажимами.
7. Болтом прикрепите воздухозаборный патрубок к передней балке. На двигателях WJZ подсоедините воздухозаборный патрубок к крышке воздушного фильтра.
Код двигателя DHY
8. Доступ к воздушному фильтру наиболее удобен из-под автомобиля. Заблокируйте задние колеса упорами, поднимите переднюю часть автомобиля и закрепите на подставках.
9. Снимите нижний брызговик моторного отсека.
10. Откройте зажимы и снимите крышку воздушного фильтра (рис. 1.59).

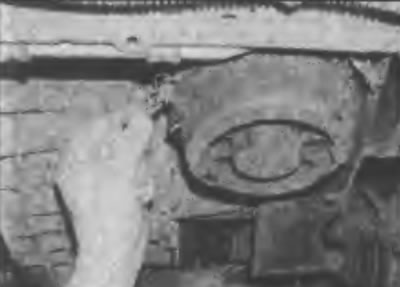

Рис. 1.59. Освобождение зажима крепления крышки воздушного фильтра на дизельном двигателе 1,9 л (DHY)
11. Достаньте фильтрующий элемент из корпуса воздушного фильтра (рис. 1.60).

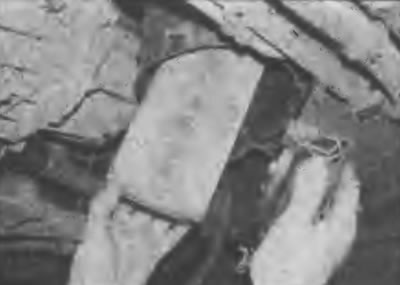

Рис. 1.60. Извлечение фильтрующего элемента из корпуса воздушного фильтра дизельного двигателя 1,9 л (DHY)
12. Протрите внутреннюю часть корпуса воздушного фильтра и установите новый фильтрующий элемент.
13. Установите крышку воздушного фильтра и закрепите ее зажимами.
14. Установите нижний брызговик моторного отсека и опустите автомобиль.
Двигатели 2,0 л
15. Освободите четыре пластмассовых крепежных элемента и снимите крышку с двигателя.
16. Отсоедините разъем от измерителя расхода воздуха.
17. Выверните винты крепления крышки к корпусу воздушного фильтра (рис. 1.61).

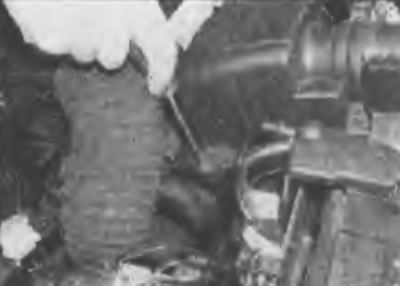

Рис. 1.61. Выворачивание винта крепления крышки к корпусу воздушного фильтра дизельного двигателя 2,0 л
18. Снимите крышку воздушного фильтра и достаньте фильтрующий элемент из корпуса воздушного фильтра (рис. 1.62).

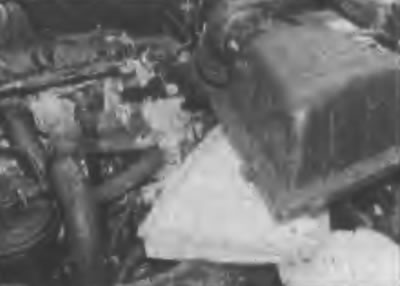

Рис. 1.62. Извлечение фильтрующего элемента из корпуса воздушного фильтра дизельного двигателя 2,0 л
19. Протрите внутреннюю часть корпуса воздушного фильтра и установите новый фильтрующий элемент.
20. Установите крышку воздушного фильтра и закрепите ее винтами.
21. Подсоедините разъем к измерителю расхода воздуха и установите крышку на двигатель.
