Рис. 1.28. Выворачивание винта крепления панели обивки пылезащитного фильтра | Рис. 1.29. Снятие панели обивки пылезащитного фильтра |
2. Выверните три винта и снимите крышку с корпуса пылезащитного фильтра (рис. 1.30). Если винты отсутствуют, сдвиньте крышку набок и отсоедините внутренние удерживающие выступы.

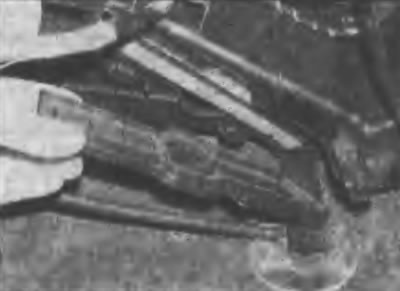

Рис. 1.30. Снятие крышки пылезащитного фильтра
3. Извлеките пылезащитный фильтр из корпуса (рис. 1.31).
Рис. 1.31. Извлечение пылезащитного фильтра из корпуса
4. Очистите корпус фильтра и крышку, затем, в последовательности, обратной снятию установите новый пылезащитный фильтр.
