Снятие
1. Снимите батарею.
2. Для доступа к лотку снимите воздушный фильтр и воздухозаборный патрубок.
3. На моделях, где электронное контрольное устройство управления двигателем (ECU) размещено в конце лотка батареи, снимите или сдвиньте назад крышку и отсоедините электрический разъем от ECU (рис. 5А.4).

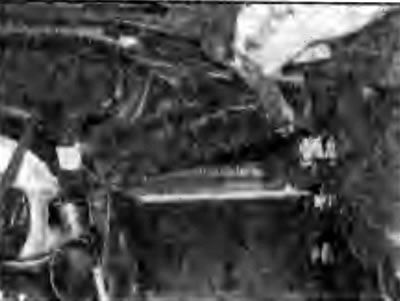

Рис. 5А.4. Отсоединение электрического разъема от ECU
(Источник доступен на веб-сайте: «Autoinstruction»)
4. Отсоедините все уместные зажимы, крепящие электропроводку к лотку, и снимите лоток батареи из моторного отсека (рис. 5А.5, 5А.6).
Рис. 5А.5. Отсоединение зажима крепления электропроводки к лотку батареи |

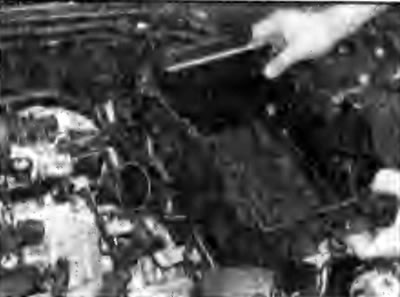

Рис. 5А.6. Снятие лотка аккумуляторной батареи |
5. Выверните четыре болта крепления монтажной пластины к верхней части левой опоры двигателя (рис. 5А.7).
Рис. 5А.7. Расположение болтов крепления монтажной пластины лотка аккумуляторной батареи
Установка
6. Установка проводится в последовательности, обратной снятию.
