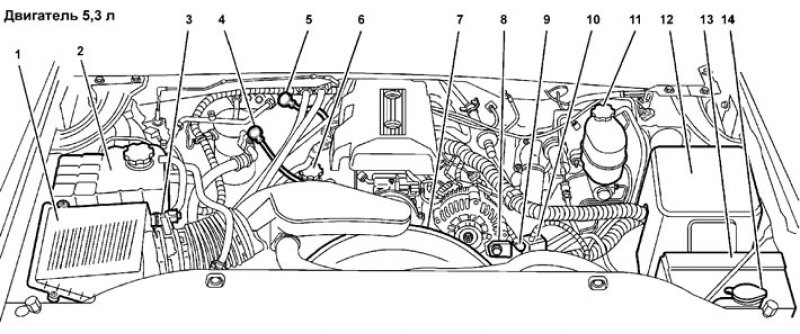

Расположение объектов обслуживания в моторном отсеке для моделей Cadillac Escalade, Chevrolet Tahoe/ Suburban/Avalanche, GMC Yukon. 1 - корпус воздушного фильтра/воздушный фильтр, 2 - расширительный бачок системы охлаждения, 3 - индикатор загрязненности воздушного фильтра, 4 - щуп уровня моторного масла, 5 - щуп уровня рабочей жидкости АКПП, 6 - крышка маслозаливной горловины двигателя, 7 - вентилятор системы охлаждения, 8 - точка массы двигателя (используется при запуске от добавочной аккумуляторной батареи), 9 - положительный вывод (используется при запуске от добавочной аккумуляторной батареи), 10 - бачок системы усилителя рулевого управления, 11 - бачок тормозной системы, 12 - монтажный блок реле и предохранителей в моторном отсеке, 13 - аккумуляторная батарея, 14 - бачок омывателя.

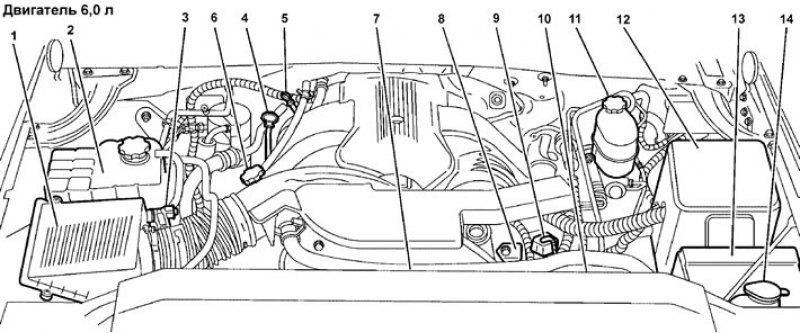

Расположение объектов обслуживания в моторном отсеке на примере для моделей Cadillac Escalade, Chevrolet Tahoe/Suburban/Avalanche, GMC Yukon. 1 - корпус воздушного фильтра/воздушный фильтр, 2 - индикатор загрязненности воздушного фильтра, 3 - расширительный бачок системы охлаждения, 4 - положительный вывод (используется при запуске от добавочной аккумуляторной батареи), 5 - аккумуляторная батарея, 6 - крышка маслозаливной горловины двигателя, 7 - щуп уровня рабочей жидкости АКПП*, 8 - точка массы двигателя (используется при запуске от добавочной аккумуляторной батареи)*, 9 - щуп уровня моторного масла*, 10 - вентилятор системы охлаждения*, 11 - бачок системы усилителя рулевого управления*, 12 - бачок тормозной системы, 13 - монтажный блок реле и предохранителей в моторном отсеке, 14 - бачок омывателя.
(Текст взят с портала проекта Autoinstruction.ru)
Примечание:* - компоненты на рисунке не видны, показано их место расположения.
