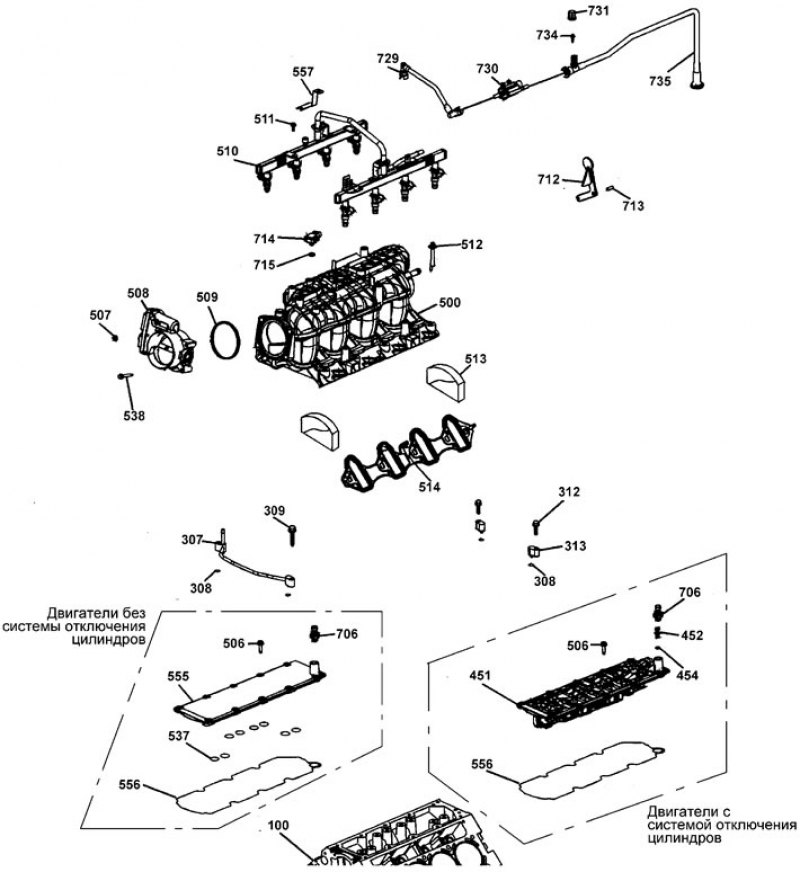

Впускной коллектор, двигатели поздних моделей (2007 г). 100 - блок цилиндров; 307 - трубка сброса воздуха из системы охлаждения; 308 - уплотнительное кольцо трубки сброса воздуха; 309 - болт; 312 - болт; 313 - крышка трубки сброса воздуха; 451 - масляный коллектор; 452 - масляный фильтр; 454 - уплотнительная шайба; 500 - впускной коллектор; 506 - болт; 507 - гайка корпуса дроссельной заслонки; 508 - корпус дроссельной заслонки; 509 - уплотнение корпуса дроссельной заслонки; 510 - топливный коллектор и форсунки; 511 - болт; 512 - болт; 513 - уплотнение впускного коллектора; 514 - прокладка впускного коллектора; 537 - уплотнительное кольцо; 538 - болт; 555 - крышка развала блока; 556 - прокладка; 557 - кронштейн топливного коллектора; 706 - датчик давления масла; 712 - фиксатор топливного коллектора; 713 - болт; 714 - датчик абсолютного давления воздуха во впускном коллекторе; 715 - уплотнительное кольцо датчика абсолютного давления воздуха; 729 - трубка очистки аккумулятора паров топлива; 730 - клапан очистки аккумулятора паров топлива; 731 - крышка порта аккумулятора паров топлива; 734 - сервисный клапан аккумулятора паров топлива; 735 - трубка очистки аккумулятора паров топлива

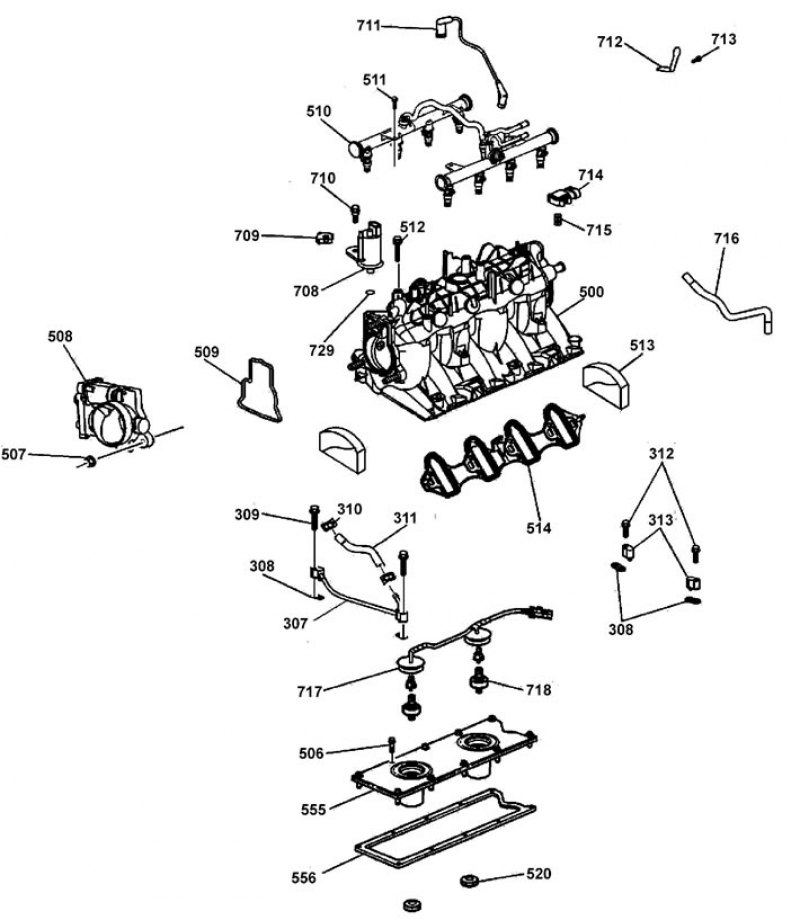

Впускной коллектор, двигатели ранних моделей (2004 г). 307 - трубка сброса воздуха из системы охлаждения; 308 - уплотнительное кольцо трубки сброса воздуха; 309 - болт; 310 - хомут; 311 - шланг сброса воздуха; 312 - болт; 313 - крышка трубки сброса воздуха; 500 - впускной коллектор; 506 - болт крышки развала; 507 - гайка корпуса дроссельной заслонки; 508 - корпус дроссельной заслонки; 509 - уплотнение корпуса дроссельной заслонки; 510 - топливный коллектор и форсунки; 511 - болт; 512 - болт; 513 - уплотнение впускного коллектора; 514 - прокладка впускного коллектора; 520 - уплотнения датчика детонации; 555 - крышка развала блока; 556 - прокладка; 708 - клапан очистки аккумулятора паров топлива; 709 - уплотнение клапана очистки аккумулятора паров топлива; 710 - болт; 711 - вакуумный шланг регулятора давления топлива; 712 - фиксатор топливного коллектора; 713 - болт; 714 - датчик абсолютного давления воздуха во впускном коллекторе; 715 - уплотнительное кольцо датчика абсолютного давления воздуха; 716 - шланг вентиляции картера; 717 - пучок проводов датчика детонации; 718 - датчик детонации; 729 - уплотнительное кольцо клапана очистки аккумулятора паров топлива
