Внимание: перед отсоединением разъемов трубок/шлангов прочистите области около разъема.
Снятие и установка
1. Сбросьте давление в топливной системе.

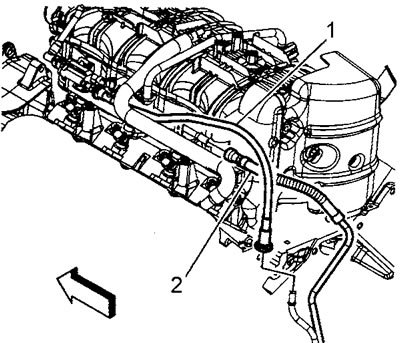

2. Отсоедините разъем (1) трубки системы улавливания паров топлива от трубки системы на шасси.
3. Отсоедините разъем (2) трубки подачи топлива от топливного коллектора.
4. Заглушите открытые отверстия.
5. Поднимите автомобиль и подведите под раму стойки безопасности.
6. Отсоедините и отведите в сторону передний карданный вал.

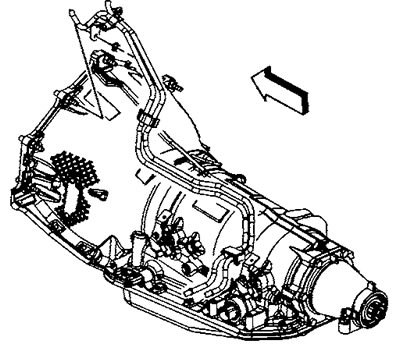

7. Отверните гайку крепления кронштейна поддержки топливной трубки на картере гидротрансформатора.
Момент затяжки 20 Н·м.
8. Снимите клипсу топливных трубок с кронштейна на картере АКПП.

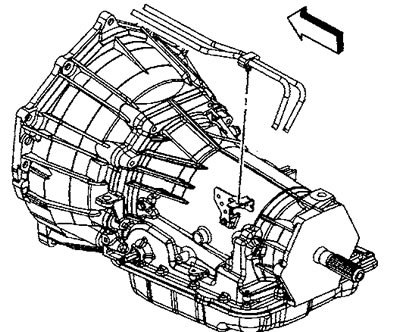

9. Снимите клипсу топливных трубок с картера раздаточной коробки.
Серия 1500

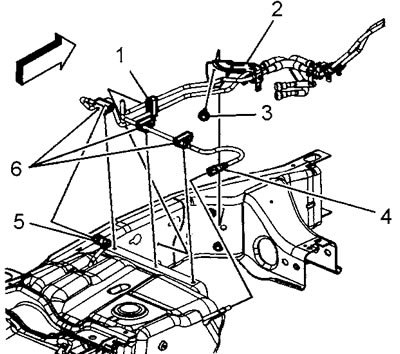

10. Отверните болт (3) крепления кронштейна поддержки топливных трубок. Момент затяжки 12 Н·м.
11. Отсоедините разъем (4) трубки системы улавливания паров топлива на шасси от трубки топливного бака.
12. Отсоедините разъем (5) трубки подачи топлива на шасси от трубки топливного бака.
13. Заглушите открытые отверстия.
14. Снимите клипсы поддержки трубок на лонжероне и поперечине рамы.
Серия 2500

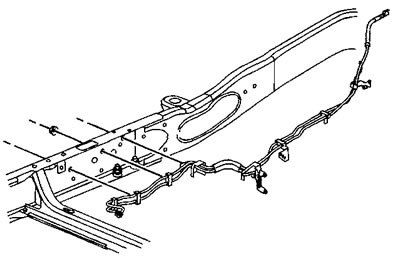

10. Отверните гайки крепления кронштейна поддержки трубок к лонжерону рамы. Переходите к п. 15. Момент затяжки 18 Н·м.
(Оригинал расположен на ресурсе: AutoInstruction)
Все модели
15. Снимите трубки с автомобиля.
16. Установка проводится в обратном порядке. После установки проверьте герметичность подсоединений:
- а) Включите зажигание на две секунды (двигатель не запускать).
- б) Выключите зажигание на десть секунд.
- в) Включите зажигание (двигатель не запускать).
- г) Осмотрите систему, ищите места утечек топлива.
