Снятие
Внимание: перед отсоединением топливопроводов прочистите разъемы и прилегающие области во избежание попадания грязи в систему.
Серия 1500

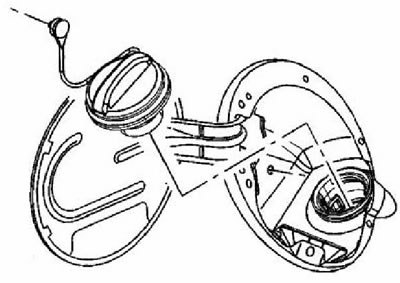

1. Снимите крышку заливной горловины.

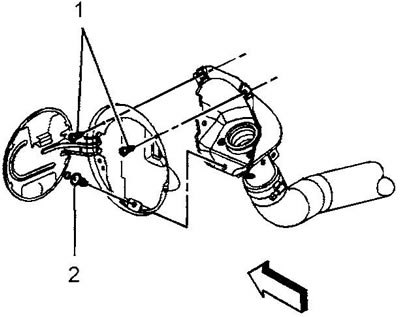

2. Отверните болты (1) и (2) крепления корпуса крышки заливной горловины.

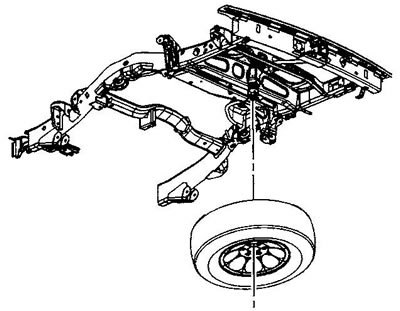

3. При необходимости снимите цилиндр замка крепления запасного колеса.
4. При необходимости снимите запасное колесо.
5. Поднимите автомобиль и подведите под раму стойки безопасности.
Оригинал опубликован на веб-сайте autoinstruction

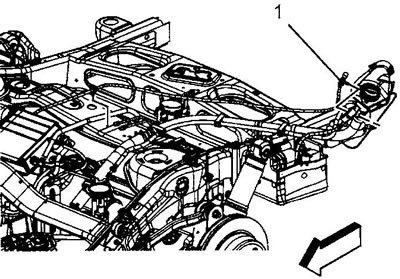

6. Отсоедините хомут (1) крепления вентиляционного шланга главной передачи от трубы заливной горловины.
7. При необходимости отсоедините от трубы заливной горловины шланг пневматической подвески.

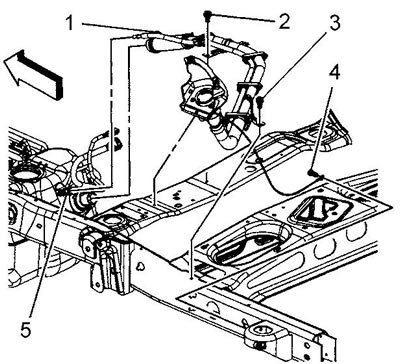

8. Отверните заземляющий болт (2) пучка проводов шасси.
9. Снимите с рамы заземляющие кабели левого заднего фонаря (4) и трубы заливной горловины (5).

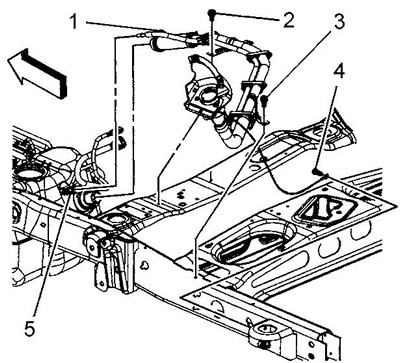

10. Отсоедините от трубы заливной горловины разъем (5) трубки вентиляции топливного бака.
11. Ослабьте хомут (1) шланга заливной горловины.
12. Отверните болты (2) и (3) кронштейна трубы заливной горловины.
13. Отсоедините от топливного бака шланг заливной горловины.
14. Заглушите открытые отверстия.
15. При необходимости разберите узел трубы заливной горловины.

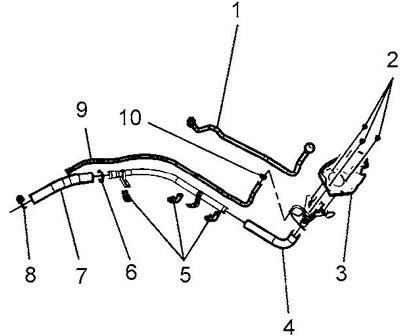

1 - вентиляционный шланг заливной горловины, 2 - болты корпуса крышки заливной горловины, 3 - корпус крышки заливной горловины, 4 - шланг заливной горловины, 5 - клипсы, 6 - хомут, 7 - шланг, 8 - хомут, 9 - шланг системы улавливания паров топлива, 10 - хомут
16. Установка проводится в обратном порядке.
Серия 2500
1. Снимите задний топливный бак.

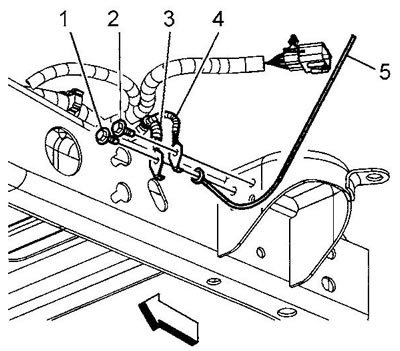

2. Отверните заземляющий болт (2) пучка проводов шасси.
3. Снимите с рамы заземляющие кабели левого заднего фонаря (4) и трубы заливной горловины (5).
4. Снимите хомут крепления шланга вентиляции главной передачи от трубы заливной горловины.

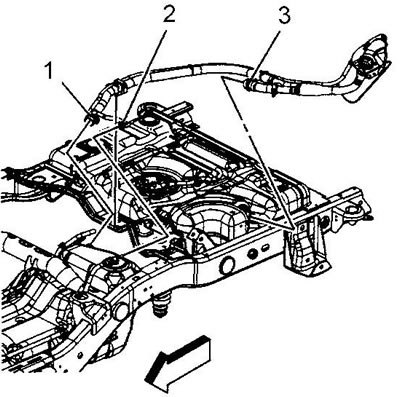

5. Ослабьте хомут (1) шланга заполнения переднего топливного бака.
6. Отсоедините разъем (2) шланга системы улавливания паров топлива.
7. Снимите шланг заполнения переднего бака с переднего бака.
8. Снимите с поперечины интегральный хомут шланга заливной горловины.
9. Снимите сборку шланга и трубы заливной горловины.
10. Заглушите открытые отверстия.
11. При необходимости разберите узел трубы заливной горловины.

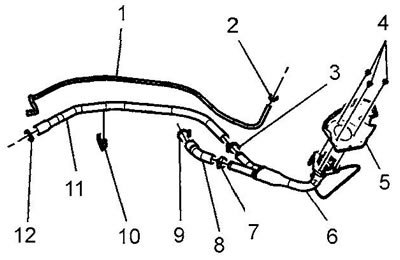

1 - шланг аккумулятора паров топлива, 2 - хомут шланга аккумулятора паров топлива, 3 - хомут трубы заливной горловины, 4 - болты корпуса крышки заливной горловины, 5 - корпус крышки заливной горловины, 6 - ограничитель трубы заливной горловины, 7 - хомут трубы заливной горловины, 8 - шланг вентиляции топливного бака, 9 - хомут, 10 - клипса, 11- труба заливной горловины, 12 - хомут
Установка
12. Установка проводится в обратном порядке.
