Снятие
1. Снимите правое заднее колесо.

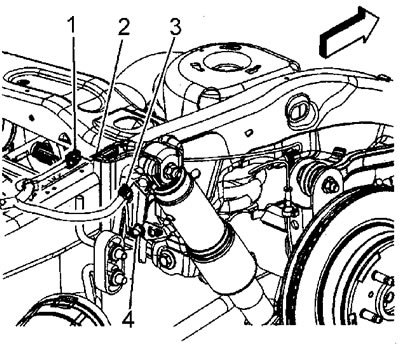

2. Отсоедините разъем (1) пучка от разъема (2) датчика скорости правого заднего колеса.
3. Если на автомобиль установлена опция Z55, отсоедините разъем (3) пучка проводов шасси у правого заднего амортизатора.
4. Если на автомобиль установлена опция Z55, отсоедините от правого заднего амортизатора воздушную трубку.
5. Снимите с рамы клипсу поддержки заднего пучка проводов датчика скорости колеса.
Внимание: клипса снимается и устанавливается только в одном определенном направлении.
6. Снимите клипсы поддержки проводов датчика скорости правого заднего колеса с рамы и кронштейна направляющего рычага подвески.
Внимание: никогда не пытайтесь снимать тягу датчика загрузки задней подвески с шаровой опоры.
7. Отсоедините тягу от датчика автоматического управления уровнем подвески:
а) Поддерживайте тягу рукой.
б) Вращайте шаровой наконечник тяги до отделения его от шпильки.
8. Подведите под задний мост домкрат.

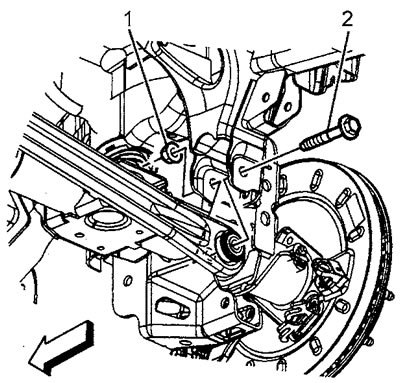

9. Отверните болт (2) и гайку (1) правой тяги Уатта. Момент затяжки 105 Н·м.

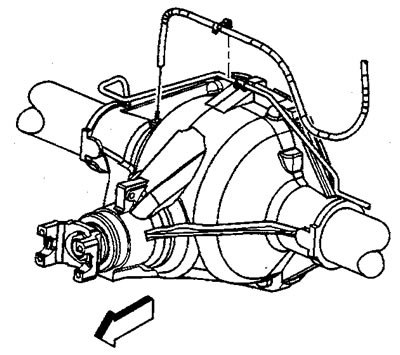

10. При необходимости снимите шланг вентиляции картера главной передачи заднего моста.
11. При необходимости снимите с поперечной трубки заднего тормоза клипсу поддержки вентиляционного шланга.
12. Отверните болт и гайку крепления правой тяги заднего стабилизатора к раме. Момент затяжки 65 Н·м.
13. Снимите правую тягу заднего стабилизатора с рамы.
14. Снимите болт и гайку нижней опоры правого заднего амортизатора. Момент затяжки 95 Н·м.
15. Опустите правую сторону заднего моста до освобождения рабочего пространства снятия глушителя.

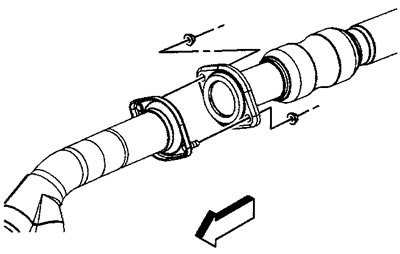

16. Отверните гайки крепления глушителя к каталитическому нейтрализатору.
Момент затяжки 45 Н·м.
17. Для облегчения снятия смажьте изоляторы подвеса.

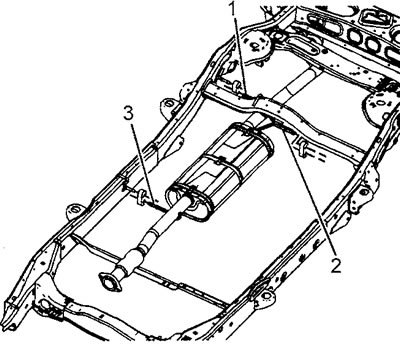

18. С помощью ассистента снимите изоляторы с крюков (1), (2) и (3).системы выпуска (показан один из вариантов исполнения, на разных моделях количество крюков подвеса разное).

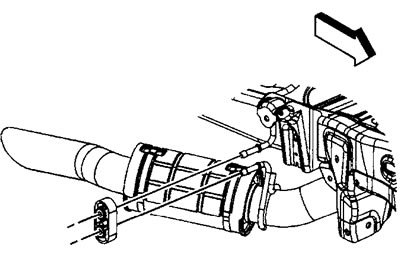

19. С помощью ассистента снимите изолятор с крюка подвеса системы выпуска около резонатора.
Внимание: при снятии не растягивайте резиновые части слишком сильно для предотвращения их повреждения.
20. Снимите глушитель.
Установка
21. Установка проводится в обратном порядке.
