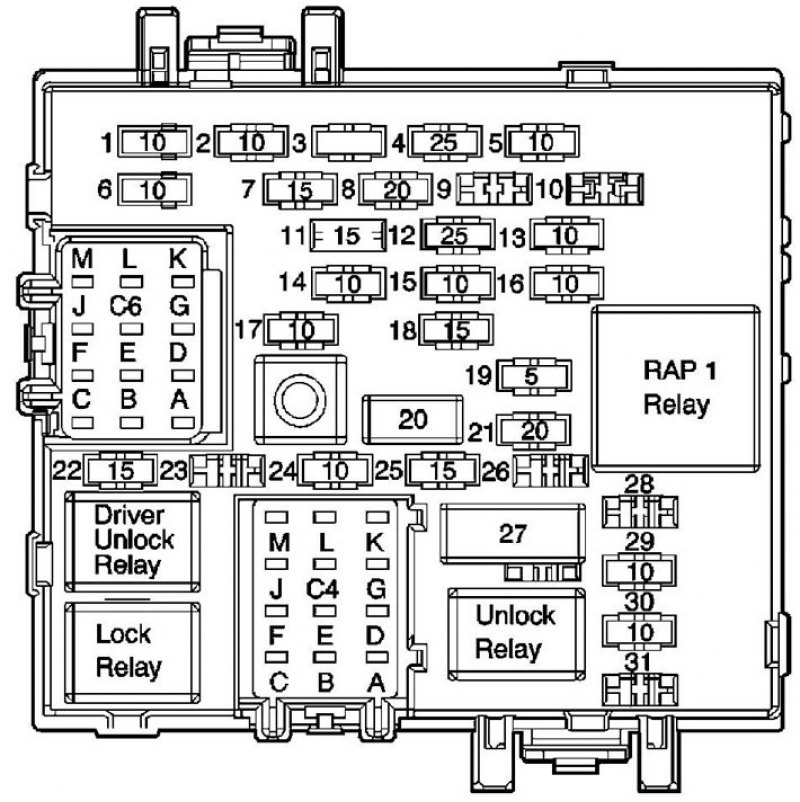

Расположение предохранителей (монтажный блок под панелью приборов)
| Предохранитель | № | Ток, A | Назначение |
| HVAC 1 | 1 | 10 | Электронный блоку управления кондиционером, электропривод заслонки изменения направления воздушных потоков |
| IGN 3 | 2 | 10 | Блок настроек сиденья, выключатель обогревателя правого и левого сиденья |
| BRAKE | 3 | 10 | Электронный блок управления ABS |
| HTR А/С | 4 | 25 | Электродвигатель вентилятора отопителя |
| IGN 0 | 5 | 10 | Комбинация приборов, электронный блок управления силовым агрегатом |
| CRUISE | 6 | 10 | Электронный блок управления системы поддержания скорости, переключатель системы поддержания скорости, комбинация приборов, электронный блок управления электрооборудованием |
| 4WD | 7 | 15 | Электронный блок управления 4WD, электронный блок управления силовым агрегатом |
| TURN | 8 | 20 | Предохранители LT TURN и RT TURN |
| WS WIPER | 12 | 25 | Электропривод очистителя лобового стекла, электронасос омывателя лобового стекла |
| SEO IGN | 13 | 10 | Система управления высотой расположения кузова |
| ILLUM | 14 | 10 | Подсветка комбинации приборов, подсветка панели переключателей |
| IGN 1 | 15 | 10 | Электронный блок управления электрооборудованием, комбинация приборов, блок автоматического затемнения зеркала заднего вида |
| SEO ACCY | 16 | 10 | Система управления высотой расположения кузова |
| CRANK | 17 | 10 | Реле стартера |
| AIR BAG | 18 | 15 | Электронный блок управления системой пассивной безопасности и датчик столкновения |
| MIR/LOCK | 19 | 3 | Электропривод боковых зеркал, переключатель управления электроприводом регулировки сидений, реле электроприводов замков дверей |
| SEATS(CB) | 20 | 25 | Электроприводы сидений |
| DR LOCKS | 21 | 20 | Электроприводы замков дверей |
| LOCK | 22 | 15 | Электроприводы замков дверей |
| INT PK | 24 | 10 | Реле габаритов (модели с выключателем габаритов) |
| UNLOCK | 25 | 15 | Электроприводы замков дверей |
| PWR WDO | 27 | 25 | Электроприводы стеклоподъемников |
Расположение предохранителей (монтажный блок под панелью приборов)

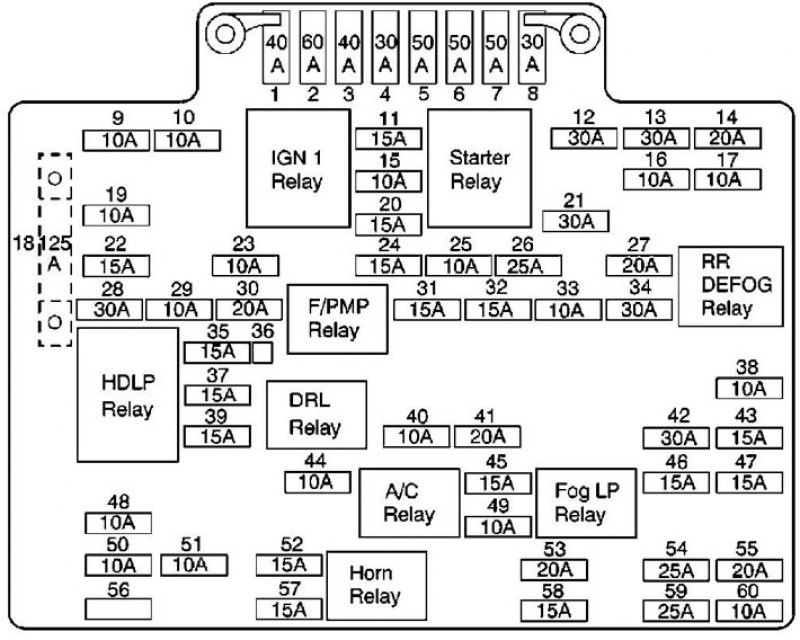

Расположение разъемов (монтажный блок в моторном отсеке)
| Предохранитель | № | Ток, A | Назначение |
| RDO 1 | 29 | 10 | Радиоприемник |
| UNLOCK JMPR | - | 30 | Реле электроприводов замков дверей (модели без системы дистанционного управления центральным замком) |
| STUD 1 | 1 | 40 | Проводка прицепа, насос системы автоматического управления высотой положения кузова |
| ABS | 2 | 60 | Электродвигатель насоса ABS |
| IGN А | 3 | 40 | Реле стартера, предохранители "IGN 1", "TURN" и "SEO IGN" |
| AIR | 4 | 30 | Электронасос системы подачи воздуха на впуск |
| RAP | 5 | 50 | Реле системы RAP, предохранители "MIR/LOCK", "DR LOCKS" и "SEATS (СВ)" |
| IGN В | 6 | 50 | Реле системы RAP, предохранители "WPR" и "SEO" |
| RAP 2 | 7 | 50 | Переключатель управления стеклоподъемником передней правой двери, переключатель управления стеклоподъемником задней правой двери, электропривод люка |
| STUD 2 | 8 | 30 | Проводка, проводка прицепа |
| TRL R TRN | 9 | 10 | Указатели поворота и стоп-сигналы прицепа |
| TRL LTRN | 10 | 10 | Указатели поворота прицепа |
| INJ В | 11 | 15 | Форсунки №2, №, №6 и №8, катушки зажигания |
| PARK LP | 12 | 30 | Реле габаритов, габариты |
| FRN HVAC | 13 | 30 | Электродвигатель вентилятора отопителя |
| STOP LPS | 14 | 20 | Предохранители "VEH STOP" и "CHMSL", стоп-сигналы и указатели поворота прицепа |
| ECM 1 | 15 | 10 | Электронный блок управления силовым агрегатом |
| CHMSL | 16 | 10 | Дополнительный стоп-сигнал |
| VEH STOP | 17 | 10 | Стоп-сигналы |
| TRL B/U | 19 | 10 | Фонари заднего хода прицепа |
| INJ A | 20 | 15 | Форсунки №1, №3, №5 и №7, катушки зажигания, модуль свечей накаливания, подогреватель топлива, датчик наличия воды в топливном фильтре, управляющий клапан системы рециркуляции отработавших газов |
| RR HVAC | 21 | 30 | Реле вентилятора заднего отопителя |
| VEH B/U | 22 | 15 | Фонари заднего хода |
| ENG 1 | 23 | 10 | Датчик расхода воздуха, датчик положения распределительного вала, датчик положения коленчатого вала, электропневмоклапан системы улавливания паров топлива, электропневмоклапан системы улавливания паров топлива (вентиляционный) |
| ETC | 24 | 15 | Электропривод дроссельной заслонки |
| IGN E | 25 | 10 | Реле электромагнитной муфты компрессора, реле системы освещения в дневное время, реле обогревателя заднего стекла, реле электронасоса системы подачи воздуха на впуск |
| B/U LP | 26 | 25 | Фонари заднего хода |
| АТС | 27 | 20 | Электронный блок управления 4WD, привод управления раздаточной коробкой |
| RTD | 28 | 30 | Система автоматического управления высотой положения кузова |
| RR PRK | 29 | 10 | Задние правые габариты |
| ECM В | 30 | 20 | Реле топливного насоса, электронный блок управления электрооборудованием |
| 02 A | 31 | 15 | Подогреваемые кислородные датчики |
| 02 В | 32 | 15 | Подогреваемые кислородные датчики |
| LR PRK | 33 | 10 | Задние левые габариты |
| RR DEFOG | 34 | 30 | Обогреватель заднего стекла |
| TRL PRK | 35 | 15 | Габариты прицепа |
| PRIME | 36 | - | Топливный насос |
| RT HDLP | 37 | 15 | Правая фара (дальний и ближний свет) |
| HTD MIR | 38 | 10 | Обогреватели боковых зеркал |
| LT HDLP | 39 | 15 | Левая фара (дальний и ближний свет) |
| A/C | 40 | 10 | Электромагнитная муфта компрессора |
| AUX PWR | 41 | 20 | Розетка для подключения дополнительного оборудования |
| SEO 2 | 42 | 30 | Сигнальные огни, реле сигнальных огней |
| SEO 1 | 43 | 15 | Выключатель сигнальных огней, цепь сотового телефона |
| DRL | 44 | 10 | Система освещения в дневное время |
| FOG LPS | 45 | 15 | Противотуманные фары |
| RADIO | 46 | 15 | Радиоприемник и комбинация приборов |
| CIGAR | 47 | 15 | Прикуриватель, диагностический разъем |
| RTTURN | 48 | 10 | Правые указатели поворота |
| ATSLC | 49 | 10 | Электромагнитный клапан блокировки селектора |
| LT TURN | 50 | 10 | Левые указатели поворота |
| FR PRK | 51 | 10 | Передние габариты |
| W/W | 52 | 15 | Электронасос омывателя лобового стекла |
| IGN C | 53 | 20 | Замок зажигания, предохранитель "IGN 0" |
| RDO AMP | 54 | 25 | Усилитель аудиосистемы |
| HAZ LP | 55 | 20 | Аварийная сигнализация |
| EXP LPS | 56 | 10 | Не используется |
| HORN | 57 | 15 | Звуковой сигнал, реле звукового сигнала |
| CTSY LP | 58 | 15 | Реле ламп освещения подножки |
| RR WPR | 59 | 25 | Электродвигатель очистителя заднего стекла, электронасос омывателя заднего стекла |
| TBC | 60 | 10 | Электронный блок управления электрооборудованием |
Расположение предохранителей (монтажный блок в моторном отсеке)

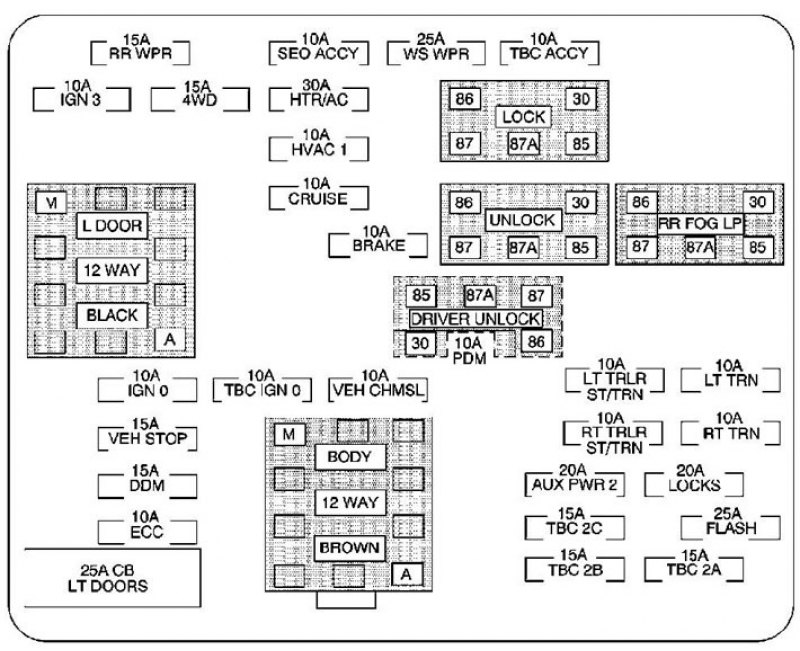

Расположение предохранителей (монтажный блок под панелью приборов) (модели выпуска с 2003 г.)
| Предохранитель/реле | Ток, A | Назначение |
| RR WPR | 15 | Выключатель очистителя и омывателя заднего стекла |
| SEO ACCY | 10 | Система управления высотой расположения кузова |
| WS WPR | 25 | Электродвигатель очистителя лобового стекла |
| TBC ACCY | 10 | Электронный блок управления электрооборудованием |
| IGN 3 | 10 | Компоненты кондиционера, компоненты системы управления высотой расположения кузова |
| 4WD | 15 | Привод подключения передней оси, переключатель режимов раздаточной коробки |
| HTR/AC | 30 | Электронный блок управления кондиционером и отопителем |
| LOCK (реле) | - | Электроприводы замков дверей |
| HVAC 1 | 10 | Электронный блок управления кондиционером и отопителем, электроприводы системы кондиционирования |
| L DOOR 12 WAY - BLACK (разъем) | ||
| CRUISE | 10 | Переключатель управления системы поддержания скорости, датчик положения рулевого колеса |
| UNLOCK (реле) | - | Электроприводы замков дверей |
| RR FOG LP (реле) | - | Задний противотуманный фонарь |
| BRAKE | 10 | Выключатель стоп-сигналов, электронный блок управления тормозами, выключатель противобуксовочной системы |
| DRIVER UNLOCK (реле) | He используется | |
| PDM | 10 | Блок управления электрооборудованием в двери переднего пассажира |
| IGN 0 | 10 | Датчик наличия ключа в замке зажигания, компоненты АКПП, электронный блок управления силовым агрегатом |
| ТВС IGN 0 | 10 | Электронный блок управления силовым агрегатом |
| VEH CHMSL | 10 | Дополнительный стоп-сигнал |
| LT TRLR ST/TRN | 10 | Проводка прицепа |
| LT TRN | 10 | Левые указатели поворота, левые стояночные огни, блок управления электрооборудованием в двери водителя, комбинация приборов |
| VEH STOP | 15 | Задние габариты, стоп-сигналы и указатели поворота, электропривод дроссельной заслонки |
| BODY 12 WAY-BROWN | ||
| RT TRLR ST/TRN | 10 | Проводка прицепа |
| RT TRN | 10 | Правые указатели поворота, правые стояночные огни, блок управления электрооборудованием в двери переднего пассажира, комбинация приборов |
| DDM | 15 | Блок управления электрооборудованием в двери водителя |
| AUX PWR 2 | 20 | Розетка для подключения дополнительного оборудования |
| LOCKS | 20 | LOCK (реле) и UNLOCK (реле) |
| ECC | 10 | Компоненты системы кондиционирования |
| ТВС 2C | 15 | Электронный блок управления электрооборудованием |
| FLASH | 25 | Реле прерыватель указателей поворота |
| CB LT DOORS | 25 | Переключатели управления стеклоподъемниками, блок управления электрооборудованием в двери водителя |
| TBC 2B | 15 | Электронный блок управления электрооборудованием |
| ТВС 2A | 15 | Электронный блок управления электрооборудованием |
Расположение предохранителей (монтажный блок под панелью приборов) (модели выпуска с 2003 г.)

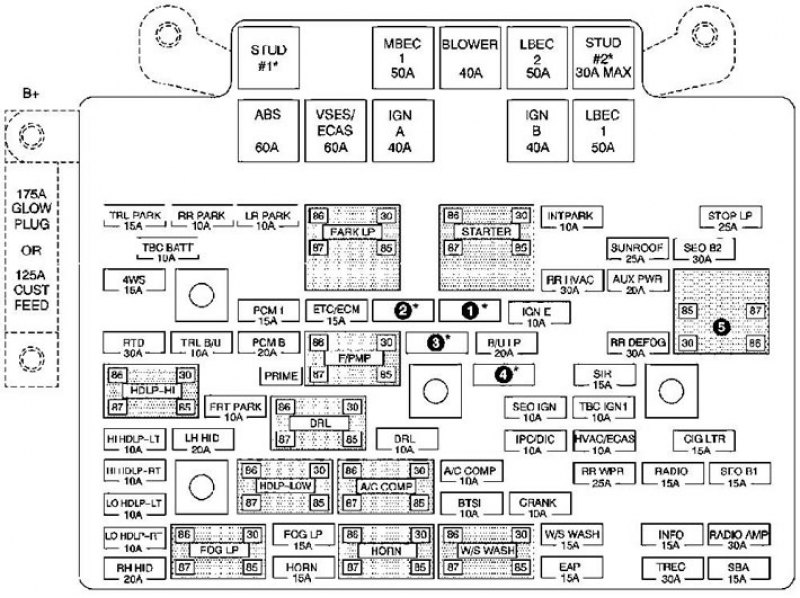

Расположение предохранителей (монтажный блок в моторном отсеке) (модели выпуска с 2003 г.)
(Источник доступен на веб-сайте AutoInstruction)
| Предохранитель/реле | Ток, A | Назначение |
| STUD#1 | 40 | Проводка прицепа, насос системы автоматического управления высотой положения кузова |
| МВЕС 1 | 50 | Предохранители "SEAT СВ" и "RT DOOR СВ" |
| BLOWER | 40 | Электродвигатель вентилятора отопителя |
| LBEC2 | 50 | Предохранители "LOCKS", "DDM", "PDM", "ЕСС" и "AUX PWR 2" |
| STUD #2 | 30 | Проводка прицепа |
| ABS | 60 | Электронный блок управления тормозами |
| VSES/ECAS | 60 | Электронный блок управления тормозами |
| IGN A | 40 | Замок зажигания RUN, START, RUN/START/ACCY |
| IGN В | 40 | Замок зажигания RUN/ACC, RUN/START |
| LBEC 1 | 50 | Предохранители "FLASH", "ТВС 2А", "ТВС 2В", "ТВС 2С" и "LT DOORS" |
| TRL PARK | 15 | Проводка прицепа (габариты) |
| RR PARK | 10 | Задний правый габарит |
| LR PARK | 10 | Задний левый габарит |
| PARK LP (реле) | Предохранители "TRLR PARK", "LR PARK", "RR PARK", "FRT PARK" и "INT PARK", DRL (реле) | |
| STARTER (реле) | - | Стартер |
| INTPARK | 10 | ID Lamp |
| STOP LP | 25 | Выключатель стоп-сигналов |
| TBC BATT | 10 | Блок управления электрооборудованием кузова |
| SUNROOF | 15 | Реле электропривода люка |
| SEO B2 | 30 | Реле сигнальных огней |
| 4WS | 15 | Электропневмоклапан системы улавливания паров топлива (вентиляционный) |
| RR HVAC | 30 | Компоненты системы кондиционирования |
| AUX PWR | 20 | Розетка для подключения дополнительного оборудования |
| IGN 1 (реле) | Предохранители "SBA", "ЕТС/ЕСМ", "РСМ 1", "INJ 1", "INJ 2" | |
| РСМ 1 | 15 | Электронный блок управления силовым агрегатом, датчик расхода воздуха, электропневмоклапан системы улавливания паров топлива, датчик состава смеси, реле управления топливным насосом (дополнительное) |
| ЕТС/ЕСМ | 15 | Электропривод дроссельной заслонки |
| INJ 1 | 15 | Форсунки (нечетные), катушки зажигания (нечетные) |
| INJ 2 | 15 | Форсунки (четные), катушки зажигания (четные) |
| IGN Е | 10 | A/C СОМР (реле), датчик положения селектора АКПП, комбинированный переключатель, компоненты корректора фар |
| RTD | 30 | Насос системы автоматического управления высотой положения кузова, блок управления высотой расположения кузова |
| TRL B/U | 10 | Электронный блок управления электрооборудованием, проводка прицепа, зуммер оповещения о движении задним ходом |
| РСМ В | 20 | Электронный блок управления электрооборудованием |
| PRIME F/PMP (реле) | — | Топливный насос |
| О2А | 15 | Подогреваемый кислородный датчик (до каталитического нейтрализатора) |
| B/U LP | 20 | Датчик положения селектора АКПП |
| RR DEFOG | 30 | DEFOG (реле) |
| HDLP-HI (реле) | - | Предохранители "HI HDLP-LT", "HI HDLR-RT" |
| О2В | 15 | Подогреваемый кислородный датчик (после каталитического нейтрализатора) |
| SIR | 15 | Электронный блок управления системой пассивной безопасности и датчик столкновения, блок памяти настроек сиденья переднего пассажира, система автоматического затемнения зеркала заднего вида |
| FRT PARK | 10 | Передние габариты и указатели поворота, стояночные огни |
| DRL (реле) | - | Предохранитель "DRL" |
| SEO IGN | 10 | DEFOG (реле), комбинация приборов, блок управления системы парковки |
| TBCIGN | 10 | Электронный блок управления электрооборудованием |
| HI HDLP-LT | 10 | Левая фара (дальний свет) |
| LH HID | 20 | Левая газоразрядная фара |
| DRL | 10 | Реле системы освещения в дневное время, лампы системы освещения в дневное время |
| IPC/DIC | 10 | Комбинация приборов |
| HVAC/ECAS | 10 | Электронный блок управления кондиционером и отопителем |
| CIG LTR | 15 | Прикуриватель, диагностический разъем |
| HI HDLR-RT | 10 | Правая фара (дальний свет) |
| HDLP-LOW (реле) | Предохранитель "LO HDPR-LT" | |
| A/C COMP (реле) | — | Электромагнитная муфта компрессора |
| A/C COMP | 10 | А/С СОМР (реле) |
| RR WPR | 25 | Электродвигатель очистителя заднего стекла |
| RADIO | 15 | Компоненты аудиосистемы |
| SEO B1 | 15 | Комбинация приборов, реле противотуманного фонаря, панель переключателей в консоли крыши, выключатель сигнальных огней |
| LO HDPR-LT | 10 | Левая фара (ближний свет) |
| BTSI | 10 | Выключатель стоп-сигналов |
| CRANK | 10 | Электронный блок управления силовым агрегатом |
| LO HDLP-RT | 10 | Правая фара (ближний свет) |
| FOG LP (реле) | - | Предохранитель "FOG LP" |
| FOG LP | 15 | Реле противотуманных фар |
| HORN (реле) | - | Предохранитель "HORN" |
| W/S WASH (РЕЛЕ) | - | Предохранитель "W/S WASH" |
| W/S WASH | 15 | Реле стеклоомывателей |
| INFO | 15 | Система развлечений для задних пассажиров, CD-плеер |
| RADIO AMP | 30 | Усилитель аудиосистемы |
| RH HID | 20 | Правая газоразрядная фара |
| HORN | 15 | Звуковой сигнал |
| EAP | 15 | Электропривод регулировки педального узла |
| TREC | 30 | Привод управления раздаточной коробкой, блок управления раздаточной коробкой |
| SBA | 15 | Электродвигатель насоса усилителя тормозов |
Расположение предохранителей (монтажный блок в моторном отсеке) (модели выпуска с 2003 г.)
