Электросхема противотуманных фар (Chevrolet Tahoe 2 «GMT 800»)

  • Главная
  • Шевроле
  • Тахо
  • GMT800 (2000-2006)
  • Электрооборудование
  • Электрические схемы (с 2007)
  • Электросхема противотуманных фар
0

Противотуманные фары

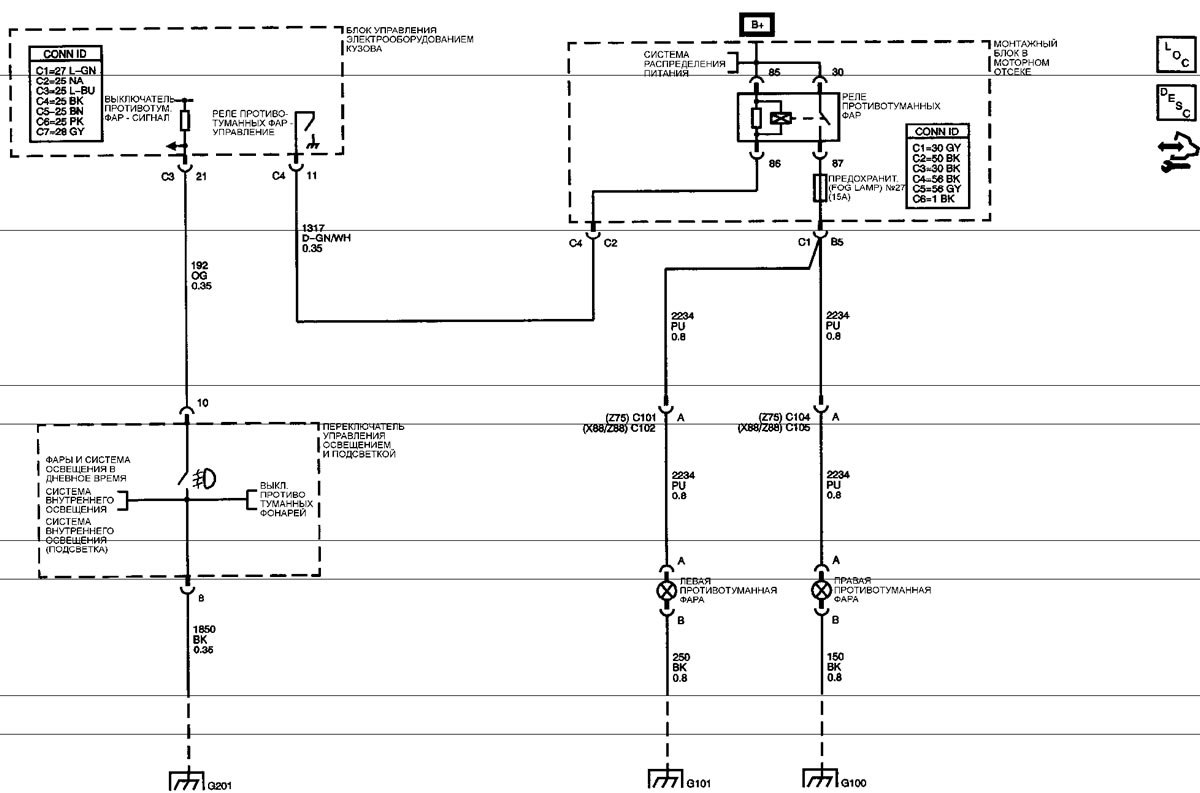

Электросхема противотуманных фар
Открыть большую картинку в новой вкладке »


Правила использования электрических схем находятся здесь →
Статья проверена экспертом: Николай Сидоров
