Фары и система освещения в дневное время (Chevrolet Tahoe 2 «GMT 800»)

  • Главная
  • Шевроле
  • Тахо
  • GMT800 (2000-2006)
  • Электрооборудование
  • Электрические схемы (с 2007)
  • Фары и система освещения в дневное …
0

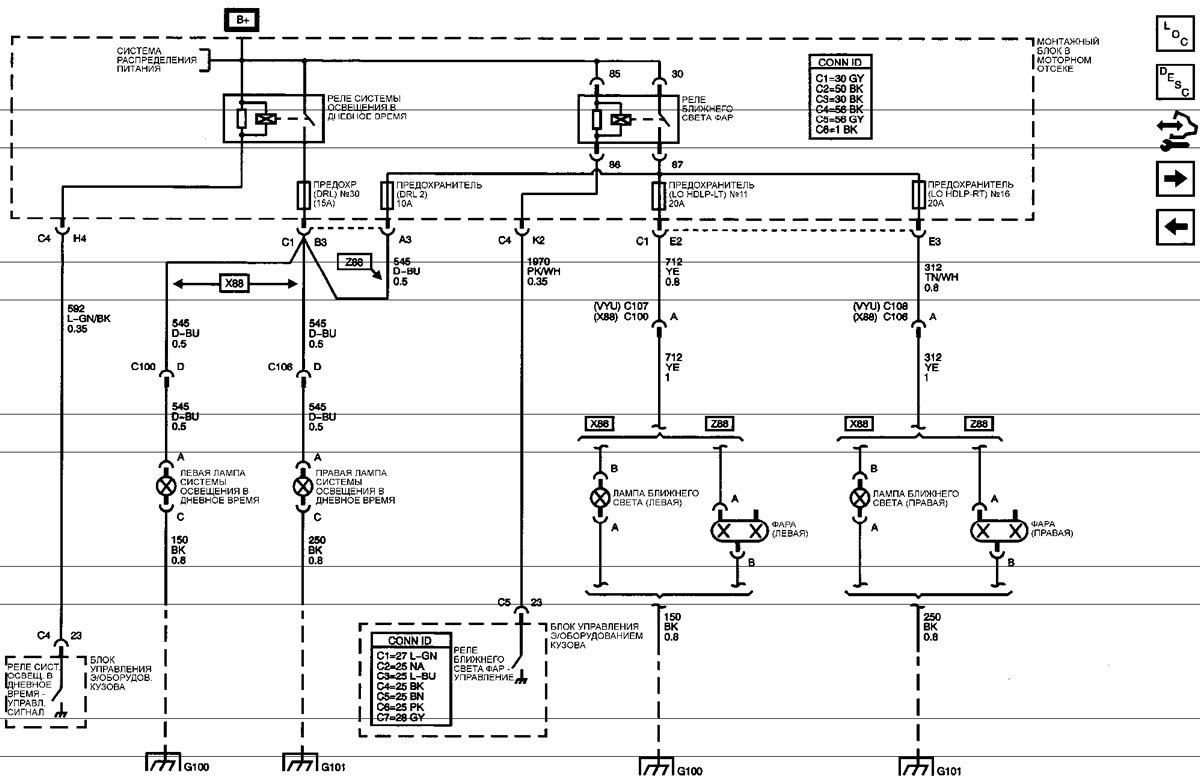

Ближний свет и пампы системы освещения в дневное время - X88/Z88



Фары и система освещения в дневное время
Открыть большую картинку в новой вкладке »

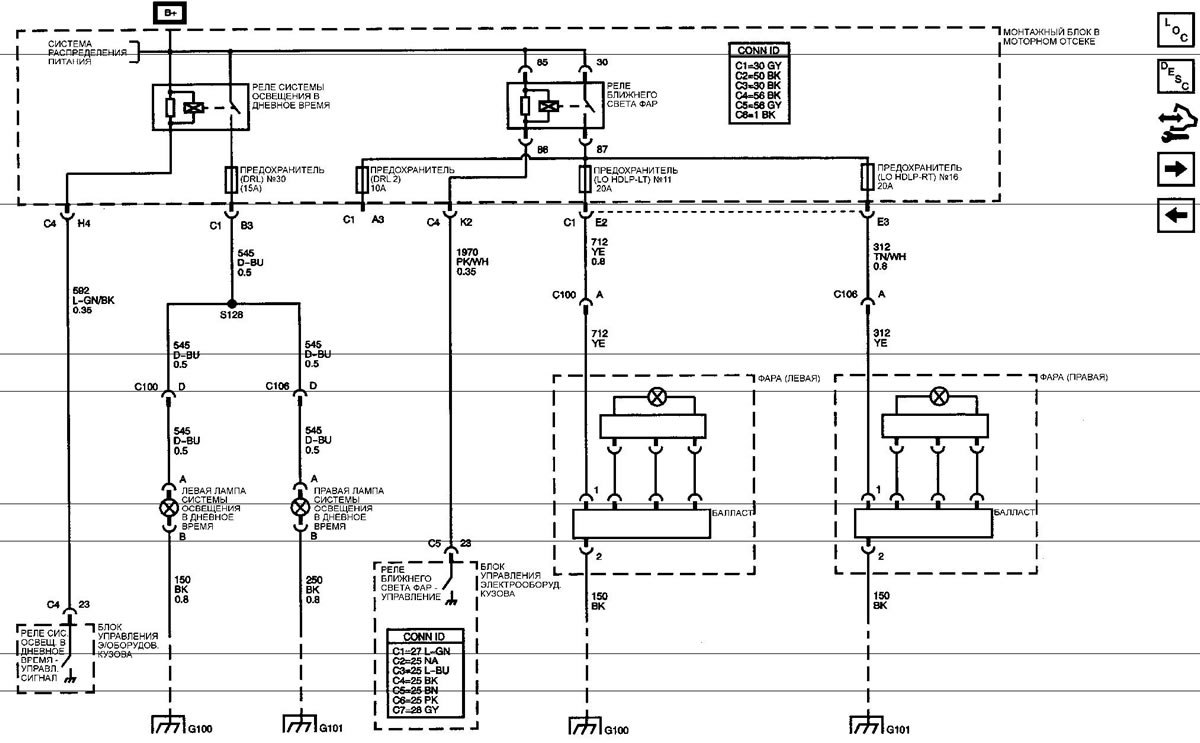

Ближний свет и пампы системы освещения в дневное время - Z75



Фары и система освещения в дневное время
Открыть большую картинку в новой вкладке »

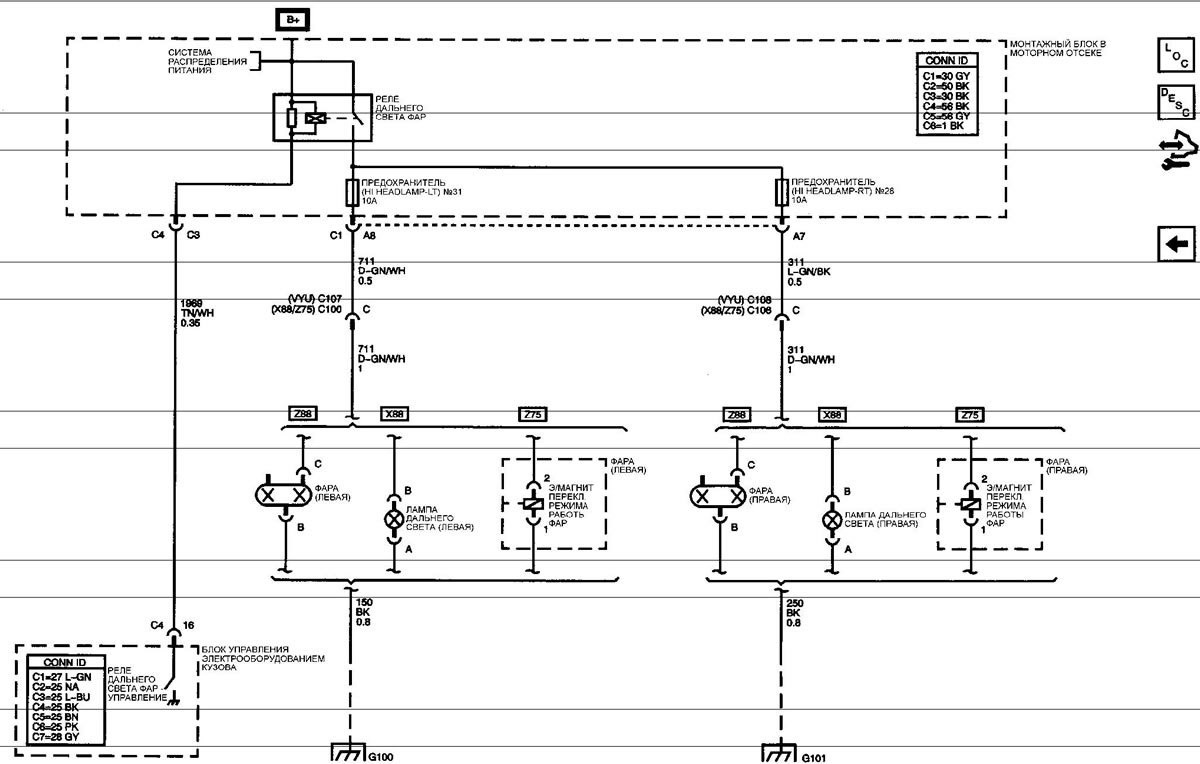

Дальний свет



Фары и система освещения в дневное время
Открыть большую картинку в новой вкладке »


(Статья опубликована первоначально здесь: Autoinstruction)

Правила использования электрических схем находятся здесь →
Статья проверена экспертом: Николай Сидоров
