Тормозной шланг рамы и заднего моста снятие и установка
Снятие
Примечание: процедуры снятия и установки показаны на примере моделей GMT900.
Серия 1500
1. Поднимите автомобиль и установите под раму стойки безопасности.
2. Прочистите места подсоединения тормозных шлангов к тормозным трубкам рамы.

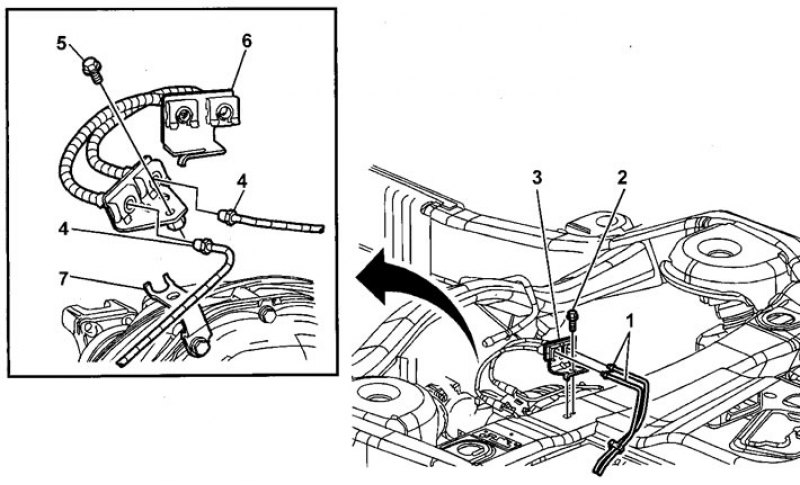

3. Отверните гайку крепления тормозного шланга к тормозной трубке (1). Момент затяжки 25 Н·м.
Примечание: при снятии и установке шланга удерживайте тормозную трубку вторым ключом.
4. Отверните болт (2) крепления кронштейна тормозного шланга к раме. Момент затяжки 25 Н·м.
5. Снимите кронштейн и шланги с рамы.
6. Прочистите места подсоединения тормозных шлангов к тормозным трубкам балки моста.
7. Отверните гайку крепления тормозного шланга к тормозной трубке (4). Момент затяжки 25 Н·м.
Примечание: при снятии и установке шланга удерживайте тормозную трубку вторым ключом.
8. Отверните болт (5) крепления кронштейна тормозного шланга к балке моста. Момент затяжки 25 Н·м.
9. Снимите тормозной шланг.
10. Установка проводится в обратном порядке. После установки прокачайте тормозную систему.
Серия 2500
1. Поднимите автомобиль и установите под раму стойки безопасности.
2. Прочистите место подсоединения тормозного шланга к тормозной трубке.

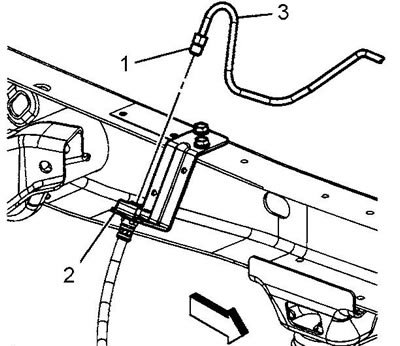

3. Отверните гайку (1) крепления тормозной трубки (3) к тормозному шлангу (2). Момент затяжки 25 Н·м.
Примечание: при снятии и установке шланга удерживайте тормозную трубку вторым ключом.
4. Заглушите открытые отверстия.

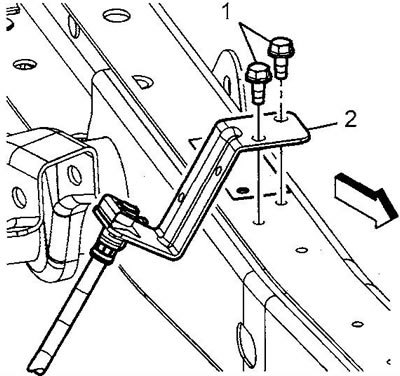

5. Отверните болты (1) крепления кронштейна (2) к раме.

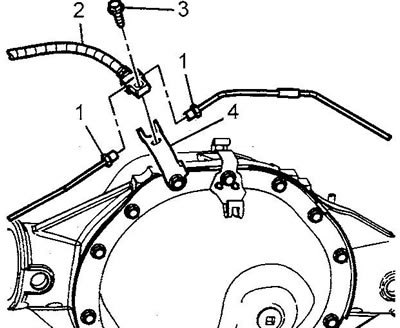

6. Отверните гайки (1) крепления тормозных трубок к тормозному шлангу (2). Момент затяжки 25 Н·м.
7. Отверните болт (3) крепления тормозного шланга к кронштейну (4). Момент затяжки 25 Н·м.
8. Снимите тормозной шланг.
Установка
9. Установка проводится в обратном порядке. После установки прокачайте тормозную систему.
