Снятие
Предостережение:
- Аккумулятор содержит сжатый газ. Всегда используйте специальные инструменты и следуйте приведенным здесь рекомендациям, в противном случае есть вероятность получения травмы.
- Не нагревайте аккумулятор.
- Не пытайтесь ремонтировать аккумулятор.
- Перед утилизацией негодного аккумулятора просверлите в конце аккумулятора, противоположном месту установки уплотнительного кольца отверстие диаметром около 1,5 мм.
- Демонтаж толкателя не рекомендуется. Неверная установка толкателя в поршень усилителя тормозов может привести к потере тормозов. Если толкатель требует обслуживания, замените усилитель в сборе.
1. Затяните стояночный тормоз и заблокируйте колеса.
2. Нажмите на педаль тормоза не менее 10 раз для сброса давления в аккумуляторе.
3. Снимите главный тормозной цилиндр.

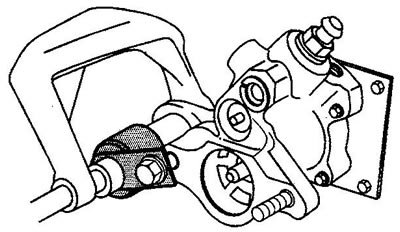

4. Установите на шпильку усилителя и на конец аккумулятора оправку-опору.
5. Наверните на шпильку гайку.
6. Сожмите аккумулятор струбциной. Если аккумулятор не двигается при умеренном усилии, снимите струбцину и еще 10 раз нажмите на педаль тормоза.

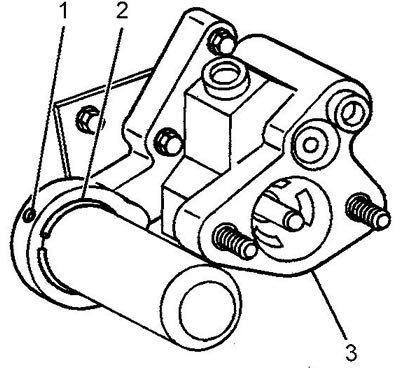

7. Поверните стопорное кольцо (2), пока любой конец кольца не встанет под смотровым отверстием (1).
8. Нажмите и держите стопорное кольцо (2) небольшим штырем, вставленным в смотровое отверстие (1).
9. С помощью крюка снимите стопорное кольцо аккумулятора (1).
10. Снимите струбцину.
11. Отверните гайку крепления оправки-опоры.

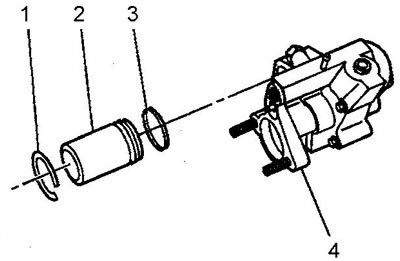

Снятие стопорного кольца (1) аккумулятора гидравлического усилителя тормозов
12. Снимите оправку.
13. Снимите аккумулятор (2) и уплотнительное кольцо (3).
Установка
14. Установка проводится в обратном порядке. Перед установкой смажьте уплотнения жидкостью для системы усилителя рулевого управления.
