Снятие
1. Снимите усилитель приборной панели.

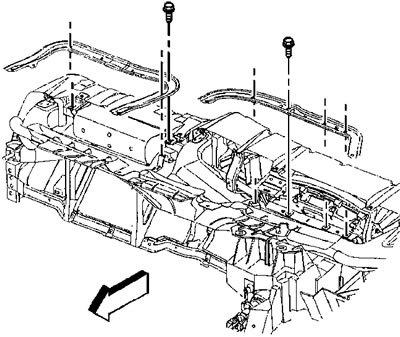

2. Снимите верхние кронштейны приборной панели. Момент затяжки 2 Н·м.
3. Отсоедините от монтажного блока все разъемы проводки.
4. Снимите блок управления раздаточной коробкой.
5. Отсоедините от поперечного воздуховода кабель антенны.
[Информация размещена на интернет-сайте Autoinstruction]
6. Снимите поперечный воздуховод.
7. Если установлен, снимите усилитель аудиосистемы.
8. Отсоедините от кронштейна рамы приборной панели пучок проводов, провода с автомобиля не снимать!

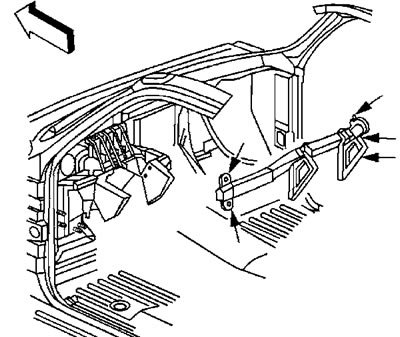

9. Если заменяется блок отопителя / кондиционера, снимите с автомобиля правую сторону кронштейна рамы приборной панели для доступа к блоку. Момент затяжки 50 Н·м.

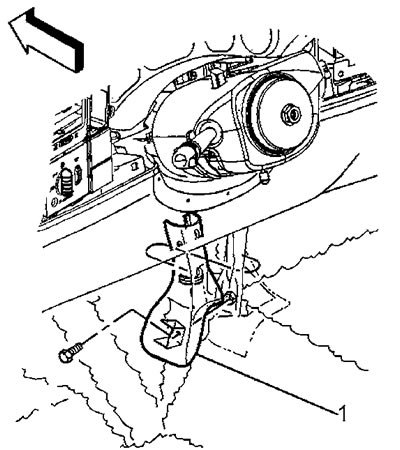

10. Снимите накладку (1) кронштейна центральной опоры приборной панели.

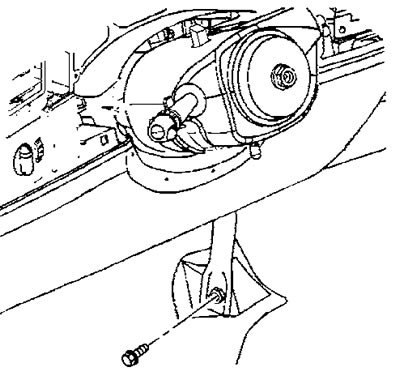

11. Отверните болт крепления кронштейна центральной опоры приборной панели. Момент затяжки 25 Н·м.
Внимание: снимайте все элементы кронштейна рамы приборной панели как единый узел.

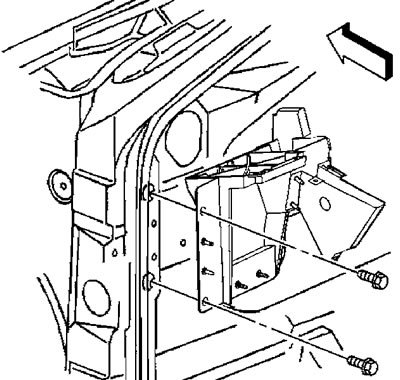

12. Отверните болты крепления кронштейна рамы. Показана левая сторона автомобиля, справа аналогично. Момент затяжки 50 Н·м.

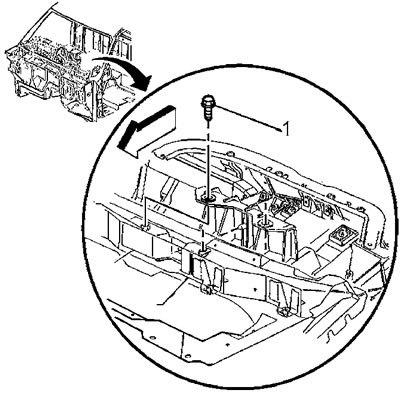

13. Отверните верхние болты (1) крепления кронштейна рамы. Момент затяжки 50 Н·м.
14. Снимите кронштейн рамы с автомобиля.
Установка
15. Установка проводится в обратном порядке.
