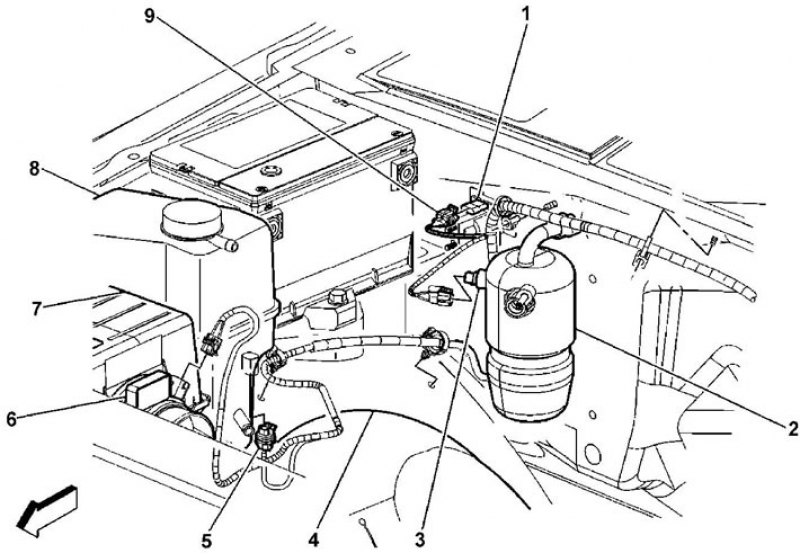

Выключатель по давлению и аккумулятор кондиционера. 1 - реле дополнительной аккумуляторной батареи, 2 - аккумулятор кондиционера, 3 - выключатель по давлению, 4 - колесная ниша, 5 - разъем датчика уровня охлаждающей жидкости, 6 - датчик расхода воздуха, 7 - воздушный фильтр, 8 - расширительный бачок, 9 - электрический разъем реле дополнительной аккумуляторной батареи.
Снятие
1. Откачайте хладагент из системы кондиционирования.

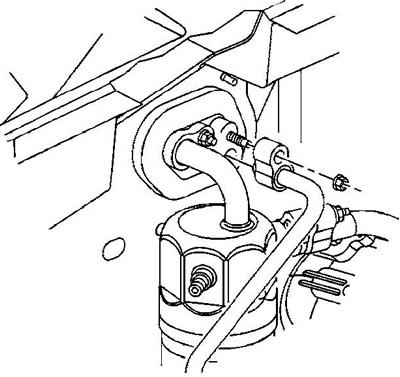

2. Отверните гайку крепления трубки испарителя. Момент затяжки 16 Н·м.
3. Отсоедините трубку от испарителя.
4. Отверните гайку крепления трубки испарителя (3). Момент затяжки 25 Н·м.
5. Отсоедините электрический разъём датчика контура низкого давления.
6. Отверните гайку крепления шланга компрессора к аккумулятору. Момент затяжки 16 Н·м.
7. Отсоедините шланг от аккумулятора.

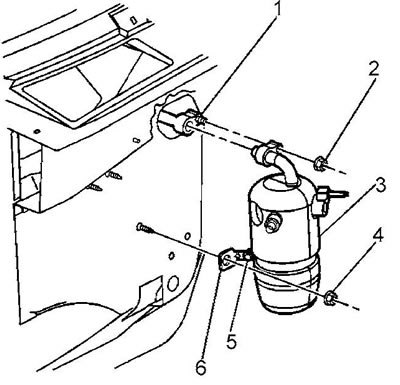

8. Отверните гайку (2) крепления аккумулятора к испарителю. Момент затяжки 16 Н·м.
9. Отверните гайку (4) крепления кронштейна аккумулятора. Момент затяжки 9 Н·м.
10. Снимите аккумулятор (3).
11. Отверните болт (5) крепления кронштейна к аккумулятору. Момент затяжки 10 Н·м.
12. Снимите кронштейн (6) с аккумулятора.
13. Снимите и выбросите уплотнительные кольца.
Установка
14. Установка проводится в обратном порядке,
Важно: в случае замены аккумулятора залейте в новый аккумулятор необходимое количество масла для систем кондиционирования. Смотрите раздел "Объёмы заливаемых жидкостей системы кондиционирования".
15. Проведите вакуумирование системы и заправку системы хладагентом.
16. При помощи специального приспособления проверьте систему на наличие утечки хладагента.
