Модели 1987-1994 гг.
1. Отсоедините батарею от массы.
Переключатель света фар

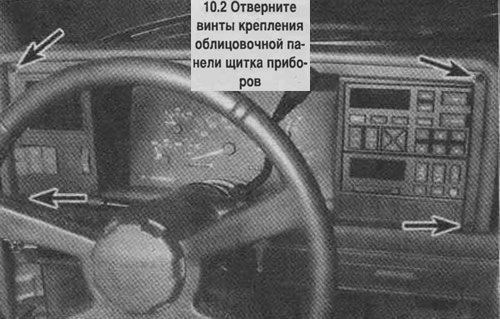

2. Отверните винты крепления облицовочной панели щитка приборов (смотрите фотографию).
3. Осторожно отсоедините разъем проводов с тыльной стороны выключателя освещения и снимите панель.

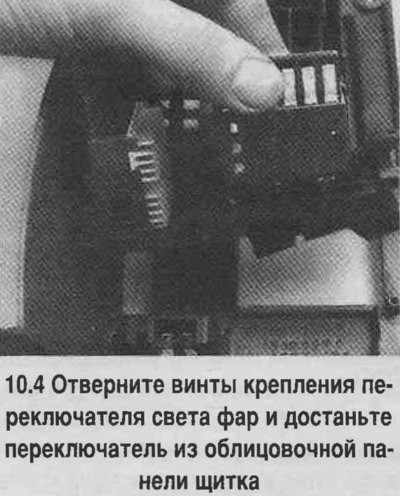

4. Отверните винты крепления переключателя света фар и достаньте переключатель из облицовочной панели щитка приборов (смотрите фотографию).
5. Установка выполняется в обратном порядке. Убедитесь, что на переключатель установлено кольцо соединения с массой.
Регулятор света фар
6. Регулятор света фары соединен штоком с выключателем указателей поворота и смонтирован в нижней части рулевой колонки.

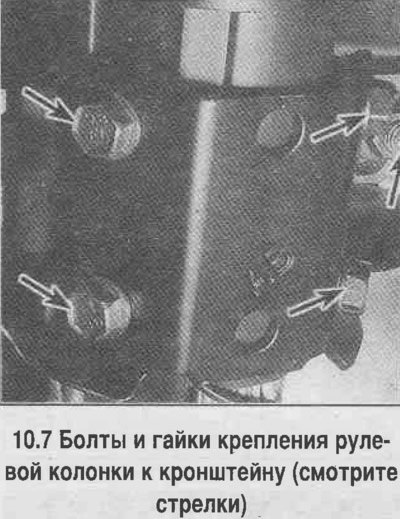

7. Отверните болты и гайки крепления рулевой колонки к кронштейну и опустите рулевую колонку (смотрите фотографию).
8. Отсоедините от регулятора разъем.

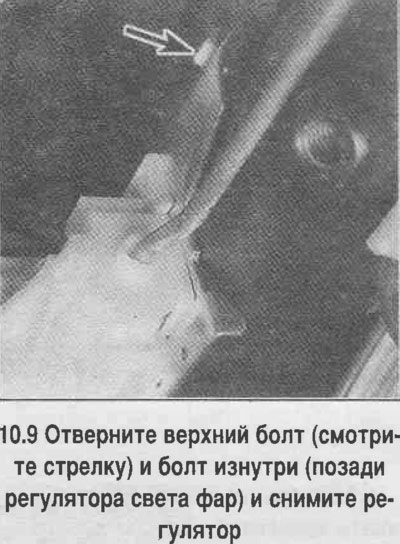

9. Отверните болты крепления регулятора к рулевой колонке (смотрите фотографию).
Блокирующий выключатель стартера/выключатель сигнала заднего хода (а/м с автоматической трансмиссией)
10. См. Главу 7Б.
Выключатель очистителя/омывателя ветрового стекла
11. Снимите рулевое колесо.

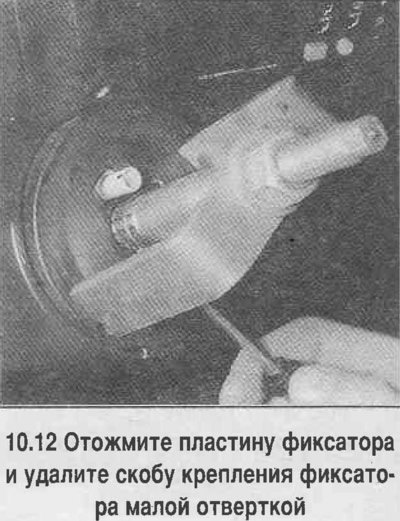

12. Отожмите пластину фиксатора и специальным инструментом одновременно удалите скобу крепления фиксатора к рулевой колонке (смотрите фотографию). Снимите фиксатор.

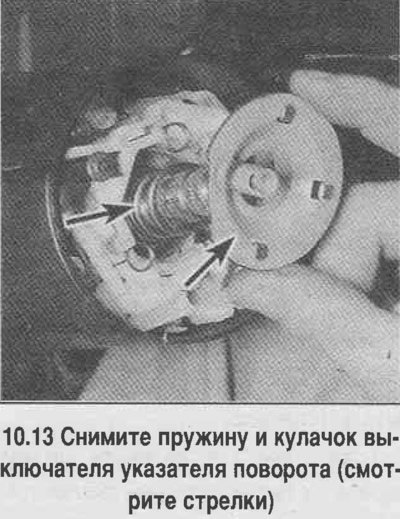

13. Снимите пружину и кулачок выключателя указателя поворота (смотрите фотографию).
14. Снимите с рулевой колонки кнопку сигнала аварийной остановки.

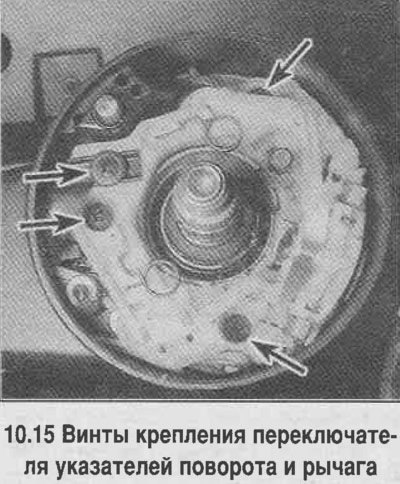

15. Отверните винты крепления выключателя указателей поворота (смотрите фотографию).
Внимание! Перед разборкой обозначьте расположение рычага включения указателей поворота.
16. Отсоедините от переключателя указателей поворота разъем в нижней части рулевой колонки.

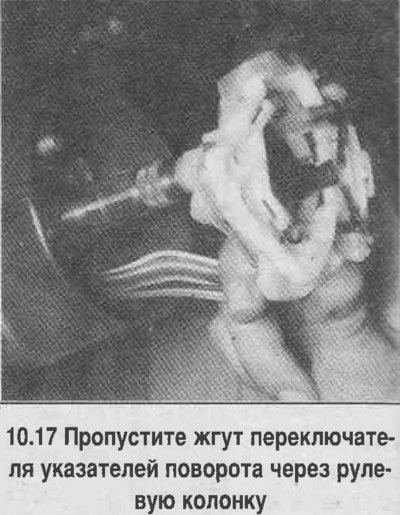

17. Снимите крышку со жгута проводов в оплетке и пропустите жгут переключателя указателей поворота через рулевую колонку. Достаньте узел переключателя указателей поворота (смотрите фотографию).

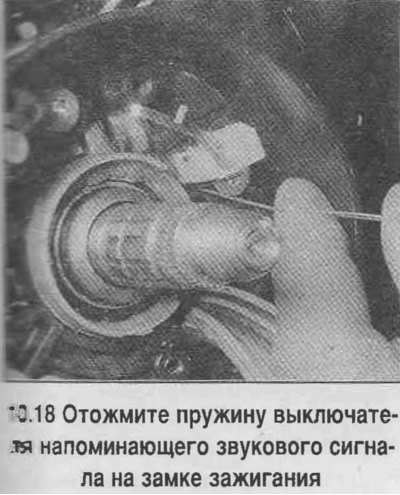

18. Канцелярской скрепкой отожмите пружину выключателя напоминающего звукового сигнала на замке зажигания (смотрите фотографию) и достаньте выключатель звукового сигнала из корпуса переключателя указателей поворота.

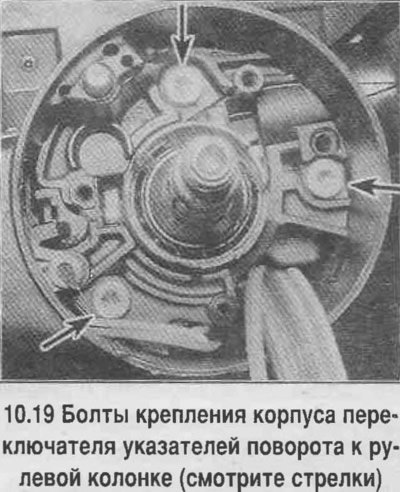

19. Отверните болты крепления корпуса переключателя указателей поворота и рулевой колонке (смотрите фотографию) и снимите корпус переключателя к рулевой колонки.
20. Отсоедините рукоятку от выключателя стеклоочистителя/омывателя, потянув за рукоятку и достав ее из выключателя. Осторожно покачивайте рукоятку в обе стороны, чтобы не повредить механизм выключателя.

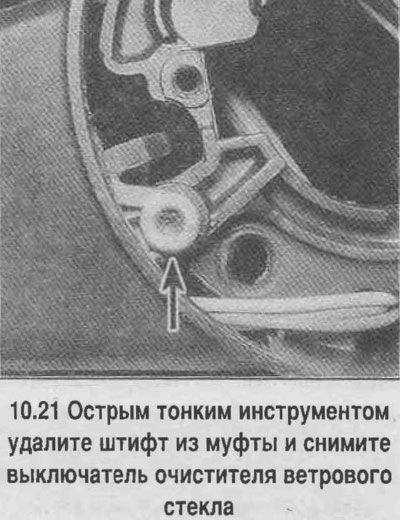

21. Удалите штифт через тыльную часть корпуса выключателя (смотрите фотографию) и снимите корпус выключателя очистителя ветрового стекла.
22. Установка выполняется в обратном порядке.
Выключатель зажигания
23. Отсоедините батарею от массы.
24. Переведите ключ зажигания в положение Lock. Если барабанный выключатель замка был снят, то потяните за шток привода до ощущения фиксаций, затем переместите шток вниз на один щелчок.
25. Опустите и закрепите рулевую колонку.
26. Отверните винты крепления выключателя зажигания и снимите выключатель, достав его из кармана на рулевой колонке.

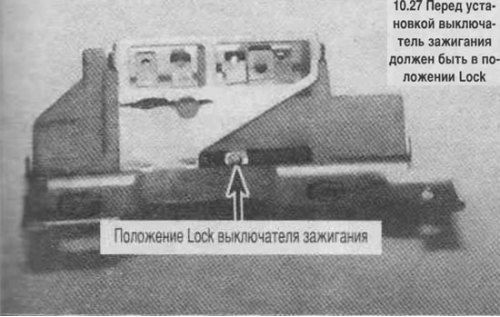

27. Перед установкой убедитесь, что выключатель зажигания находится в положении Lock (смотрите фотографию).
28. Присоедините к выключателю шток привода.
29. Надавив на выключатель, установите его по месту, заверните винты.
30. Заверните болты рулевой колонки.
Выключатели рулевой колонки (указатель поворота и барабанный выключатель замка руля)
31. Снимите выключатель очистителя ветрового стекла (смотрите выше), затем снимите выключатель указателя поворота.
32. Снимите выключатель зажигания.
Модели с 1995 г.
33. Снимите рулевое колесо.
34. Снимите крышку рулевой колонки.

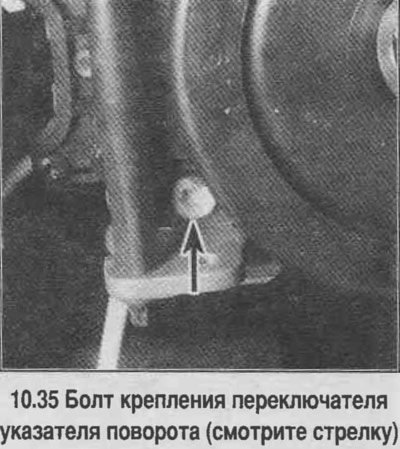

35. Отверните болт, отсоедините разъем и снимите выключатель (смотрите фотографию).
36. Установка выполняется в обратном порядке. При необходимости, выставьте по центру спираль подушки безопасности (центровка спирали будет нарушена, если пружинный фиксатор был отжат, а ступица руля провернулась вместе со спиралью). Для этого выполните следующее:
- а). Снимите спираль подушки безопасности, переверните спираль и отожмите пружинный фиксатор.
- б). Поверните ступицу в направлении стрелки до упора.
- в). Поверните ступицу в противоположном направлении на 2,5 оборота и освободите пружинный фиксатор.

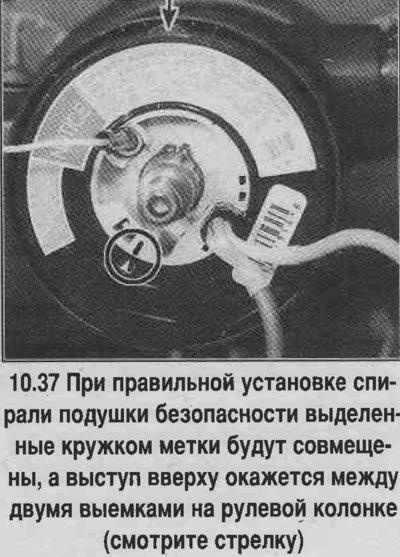

37. Установите волнистую шайбу и спираль подушки безопасности (смотрите фотографию). Выберите слабину жгута проводки спирали подушки безопасности, чтобы сохранить его в натянутом состоянии, в противном случае жгут может быть срезан при повороте рулевого колеса.
